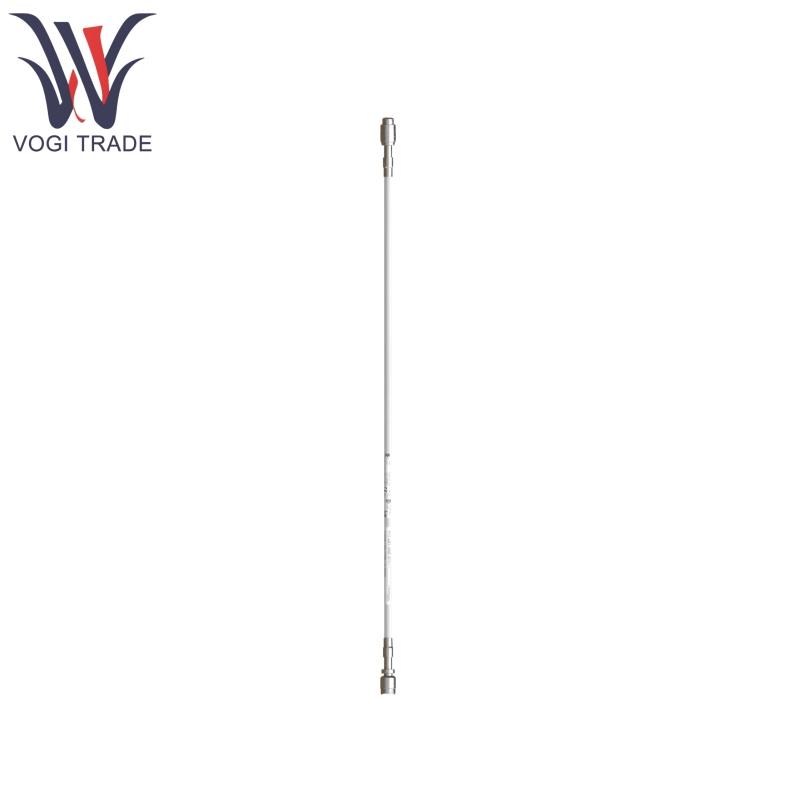

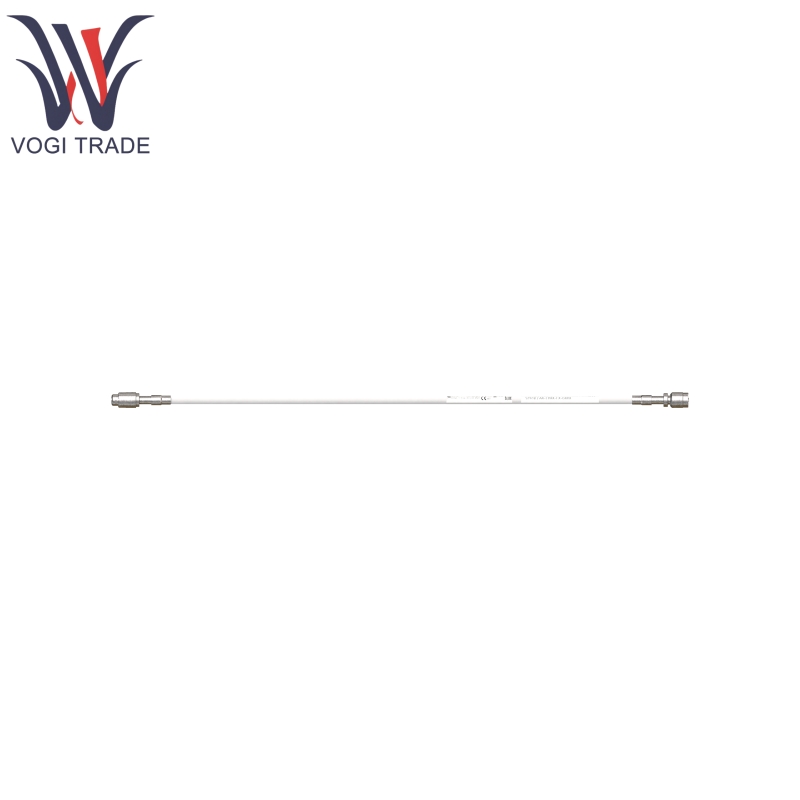

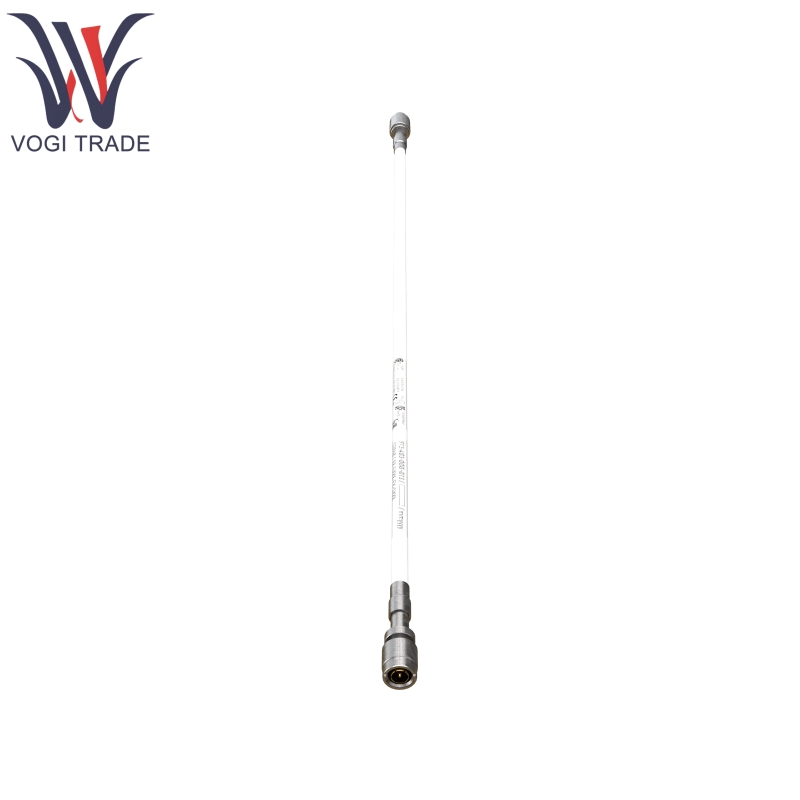

EA403 913-403-000-013

คุณสมบัติของผลิตภัณฑ์

EA403 913-403-000-013 มีการสอบเทียบระบบด้านล่าง

อุณหภูมิการสอบเทียบ: +23 ℃± 5 ℃

วัสดุเป้าหมาย: VCL 140 Steel (1.7225)

หมายเหตุ: หากจำเป็นต้องมีการสอบเทียบพิเศษโปรดกำหนดโลหะผสมอย่างแม่นยำหรือจัดหาตัวอย่างโลหะผสม (ขั้นต่ำ: Ø60มม. / 1 ซม. หนา)

EA403 913-403-000-013 มีความยาวของระบบที่แตกต่างกัน

ความยาวของระบบทั้งหมด (TSL) คือผลรวมของความยาวของสายเคเบิลอินทิกเซอร์ของ TQ4XX และความยาวของสายเคเบิลส่วนขยาย EA40X TSL ที่รองรับสามารถรับได้จากการรวมกันของสายเคเบิลที่แตกต่างกัน

5 m:

สายเคเบิลอินทิกรัล 1.0 ม. + 4.0 ม. สายเคเบิลส่วนขยาย

สายเคเบิลอินทิกรัล 5.0 ม. ไม่มีสายเคเบิลขยาย

10 m:

สายเคเบิลอินทิกรัล 1.0 ม. + สายเคเบิลส่วนขยาย 9.0 ม.

สายเคเบิลอินทิกรัล 5.0 ม. + 5.0 ม. สายเคเบิลขยาย

สายเคเบิลอินทิกรัล 10.0 ม. ไม่มีสายเคเบิลขยาย

หมายเหตุ: การรวมกันของสายเคเบิลที่เลือกสำหรับความยาวของระบบทั้งหมดนั้นขึ้นอยู่กับแอปพลิเคชัน ตัวอย่างเช่นเพื่อให้ได้ตำแหน่งที่เหมาะสมสำหรับการแยกระหว่างสายอินทิกรัลและส่วนขยายหรือเพื่อกำจัดข้อกำหนดสำหรับสายเคเบิลขยาย

EA403 913-403-000-013 มีการตัดแต่งความยาว

เนื่องจากลักษณะของสายเคเบิลโคแอกเซียล "การตัดแต่งไฟฟ้า" ของความยาวเล็กน้อยของสายเคเบิลส่วนขยายจึงเป็นสิ่งจำเป็นในการเพิ่มประสิทธิภาพของระบบและความสามารถในการเปลี่ยนเครื่องแปลงสัญญาณ

TSL สำหรับห่วงโซ่การวัด 5 ม.: ขั้นต่ำ 4.4 ม.

TSL สำหรับห่วงโซ่การวัด 10 ม.: ขั้นต่ำ 8.8 ม.

แอปพลิเคชันผลิตภัณฑ์

การสั่นสะเทือนของเพลาและการวัดตำแหน่งสำหรับเครื่องจักรหมุน:

EA403 913-403-000-013 สายเคเบิลส่วนขยายเหมาะสำหรับกังหันไอน้ำก๊าซและไฮดรอลิกรวมถึงเครื่องจักรหมุนเช่นเครื่องกำเนิดไฟฟ้ากระแสสลับเทอร์โบคอมเพรสเซอร์และปั๊ม ในเครื่องเหล่านี้สามารถวัดการสั่นสะเทือนแบบสัมพัทธ์และตำแหน่งตามแนวแกนของเพลาให้ข้อมูลเพื่อสนับสนุนการป้องกันเครื่องจักรและการตรวจสอบสภาพตรวจจับปัญหาที่อาจเกิดขึ้นในเวลาและทำให้มั่นใจได้ว่าการทำงานที่มั่นคง

การใช้ระบบตรวจสอบเครื่องจักรเสริม:

EA403 913-403-000-013 สายเคเบิลส่วนขยายสามารถใช้ร่วมกับ VM600MK2/VM600 และระบบตรวจสอบเครื่องจักรอัจฉริยะ VIBRO เพื่อสร้างระบบตรวจสอบเครื่องจักรที่สมบูรณ์ตระหนักถึงการตรวจสอบและการจัดการเครื่องจักรและอุปกรณ์ที่ครอบคลุมและแม่นยำยิ่งขึ้น

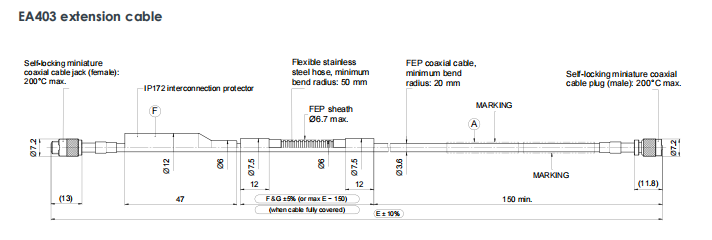

ภาพวาดเชิงกล

EA403 913-403-000-013 สายเคเบิลส่วนขยาย

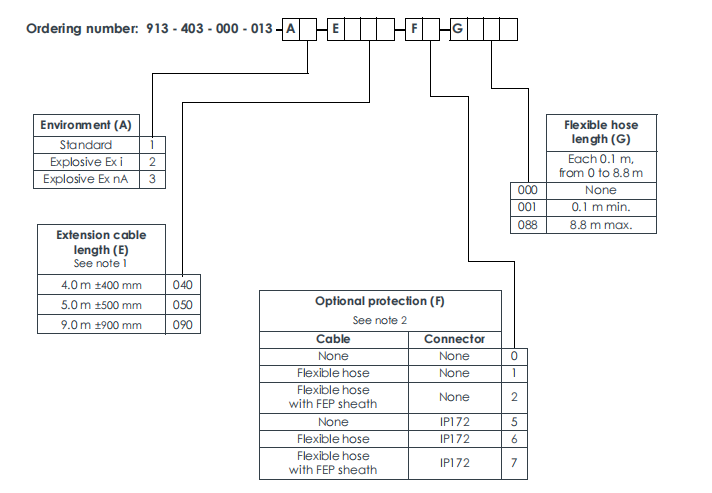

การสั่งซื้อข้อมูล
