EA402 913-402-000-013-A2-E090-F0-G000

ภาพรวมผลิตภัณฑ์

EA402 เป็นสายเคเบิลต่อขยายที่ออกแบบเป็นพิเศษโดย Vibra-Meter สำหรับระบบเซ็นเซอร์กระแสไหลวนซีรีส์ TQ 422/TQ 432 ในเทคโนโลยีการวัดกระแสเอ็ดดี้ โพรบ สายต่อ และปรีแอมพลิฟายเออร์ร่วมกันสร้างวงจรการสั่น LC ที่แม่นยำและปรับจูนแล้ว คุณลักษณะทางไฟฟ้าของทั้งสามจะต้องสอดคล้องกันอย่างแม่นยำเพื่อให้แน่ใจว่าทั้งระบบมีความเป็นเชิงเส้น ความไว และความเสถียรที่ระบุ

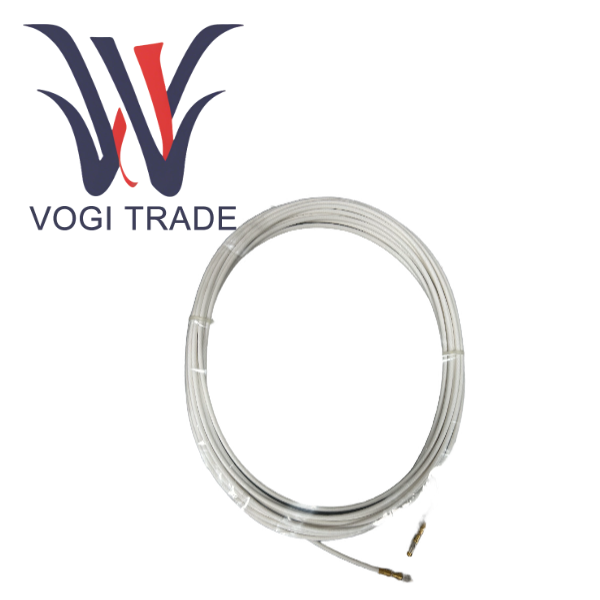

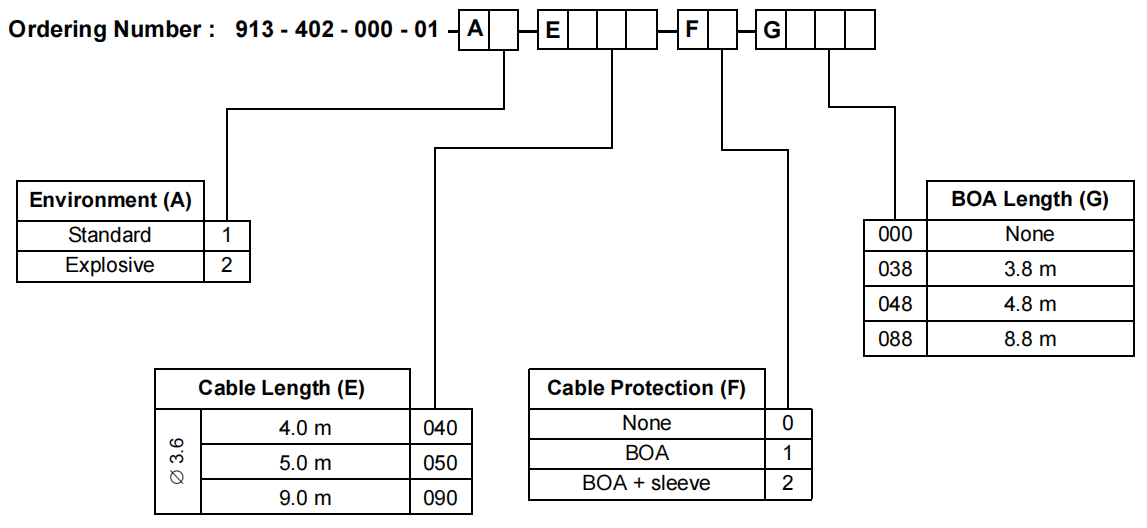

รุ่น 913-402-000-013-A2-E090-F0-G000 เป็นสายเคเบิลต่อขยาย Intrinsically Safe ยาว 9.0 เมตร EA402 ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบตรวจสอบสภาพที่ต้องทำงานอย่างปลอดภัยในสภาพแวดล้อมก๊าซที่มีความเสี่ยงสูงที่จะระเบิดได้ เช่น ATEX/IECEx Zone 0/1 หรือ Class I Div 1 สายเคเบิลนี้ใช้แนวคิดการออกแบบที่ใช้พลังงานต่ำแบบพิเศษและมีป้ายกำกับสีน้ำเงินที่โดดเด่น เพื่อให้มั่นใจว่าแม้ภายใต้สภาวะความผิดพลาดภายในหรือภายนอก พลังงานที่ปล่อยออกมาจะต่ำกว่าพลังงานการจุดระเบิดขั้นต่ำที่จำเป็นในการจุดชนวนส่วนผสมที่ระเบิดได้โดยรอบ จึงให้ความปลอดภัยระดับสูงสุดสำหรับบุคลากรและอุปกรณ์ ความยาว 9 เมตรทำให้เหมาะสำหรับรูปแบบอุตสาหกรรมที่ซับซ้อน ซึ่งระยะห่างระหว่างโพรบและปรีแอมพลิฟายเออร์ค่อนข้างยาว

คุณสมบัติการทำงานของผลิตภัณฑ์

โครงสร้างทางกลและเคมีปรับให้เหมาะสมสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

ข้อดีหลายประการของชั้นฉนวน FEP (ฟลูออริเนตเอทิลีนโพรพิลีน)

ความเสถียรในช่วงอุณหภูมิที่กว้าง: FEP สามารถรักษาคุณสมบัติทางไฟฟ้าและทางกลที่ดีเยี่ยมในช่วง -200°C ถึง +200°C ซึ่งเหนือกว่าวัสดุทั่วไป เช่น PVC หรือ PE มาก เพื่อให้แน่ใจว่าประสิทธิภาพของ EA402 913-402-000-013-A2-E090-F0-G000 จะไม่ลดลงเมื่อใกล้กับท่อไอน้ำที่มีอุณหภูมิสูงหรือในสภาพแวดล้อมกลางแจ้งที่เย็น

มีความทนทานอย่างมากต่อตัวทำละลายในอุตสาหกรรม กรด ด่าง น้ำมันและเชื้อเพลิงส่วนใหญ่ และเหมาะมากสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนในอุตสาหกรรมปิโตรเคมี เคมี และอุตสาหกรรมอื่นๆ

ค่าสัมประสิทธิ์แรงเสียดทานและการไม่เหนียวเหนอะหนะต่ำ พร้อมด้วยพื้นผิวที่เรียบ ทำให้มีโอกาสเกิดฝุ่นและคราบน้ำมันน้อยลง ช่วยอำนวยความสะดวกในการทำความสะอาด และลดความต้านทานระหว่างการร้อยท่อ

สารหน่วงไฟได้ดีเยี่ยม วัสดุ FEP จะดับไฟได้เองเมื่อนำออกจากแหล่งกำเนิดไฟ ตรงตามข้อกำหนดการป้องกันอัคคีภัยทางอุตสาหกรรม

เส้นผ่านศูนย์กลางละเอียด Ø3.6 มม. และวิธีการบิดตัวนำที่ออกแบบมาอย่างพิถีพิถันทำให้ 913-402-000-013-A2-E090-F0-G000 มีความยืดหยุ่นเป็นเลิศ รัศมีการโค้งงอขั้นต่ำ 20 มม. หมายความว่าสามารถข้ามโครงสร้างที่ซับซ้อนบนเครื่องจักรและผ่านช่องว่างแคบ ๆ ได้อย่างง่ายดาย ทำให้งานติดตั้งใกล้กับอุปกรณ์หมุนที่มีพื้นที่จำกัดง่ายขึ้นอย่างมาก

ข้อดีข้อเสียระหว่างความยาว 9 เมตรกับการออกแบบที่ไร้เชียบัตเตอร์: ความยาว 9 เมตรให้ความยืดหยุ่นในการติดตั้งที่มากกว่า และเหมาะสำหรับยูนิตขนาดใหญ่ การออกแบบที่ปราศจากเชียบัตเตอร์ทำให้สูญเสียความแข็งแรงเชิงกล แต่ให้ความยืดหยุ่นสูงสุดและมีเส้นผ่านศูนย์กลางภายนอกที่เล็กลง ทำให้ EA402 เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการวางท่อ ภายใต้การป้องกันของท่อเหล็กหรือถาดสายเคเบิลแบบปิด ช่องโหว่นี้จะหลีกเลี่ยงได้อย่างสมบูรณ์

รากฐานสำคัญของการบูรณาการระบบและการทำงานร่วมกัน

อินเทอร์เฟซมาตรฐานแบบพลักแอนด์เพลย์ EA402 ใช้ขั้วต่อโคแอกเซียลแบบไมโครพุชอินที่เข้ากันกับโพรบ TQ และปรีแอมพลิฟายเออร์ IQS การออกแบบนี้ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่รวดเร็ว เชื่อถือได้ และทำซ้ำได้ หลีกเลี่ยงความไม่สอดคล้องกันของประสิทธิภาพและความเสี่ยงในการก่อสร้างที่ไซต์งานที่เกิดจากการเชื่อม

ความยาวเป็นแบบโมดูลาร์ โดยมีความยาวมาตรฐานหลายแบบ ผู้ใช้สามารถรวมเข้าด้วยกันได้อย่างยืดหยุ่นตามระยะทางจริง ทำให้มั่นใจถึงประสิทธิภาพของระบบในขณะที่หลีกเลี่ยงการสูญเสีย

การผสานรวมอย่างราบรื่นกับระบบนิเวศ VM600 ในฐานะอุปกรณ์เสริมดั้งเดิมจากโรงงาน พารามิเตอร์ประสิทธิภาพได้ถูกรวมเข้ากับฐานข้อมูลของระบบตรวจสอบสภาพ VM600 อย่างเต็มรูปแบบ ซอฟต์แวร์กำหนดค่าจะใช้พารามิเตอร์การสอบเทียบที่ถูกต้องโดยอัตโนมัติเพื่อให้ได้ฟังก์ชันการทำงานที่ "พร้อมใช้งานทันที"

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเอกสารข้อมูล EA402 โปรดคลิกที่เอกสารข้อมูลด้านล่าง
