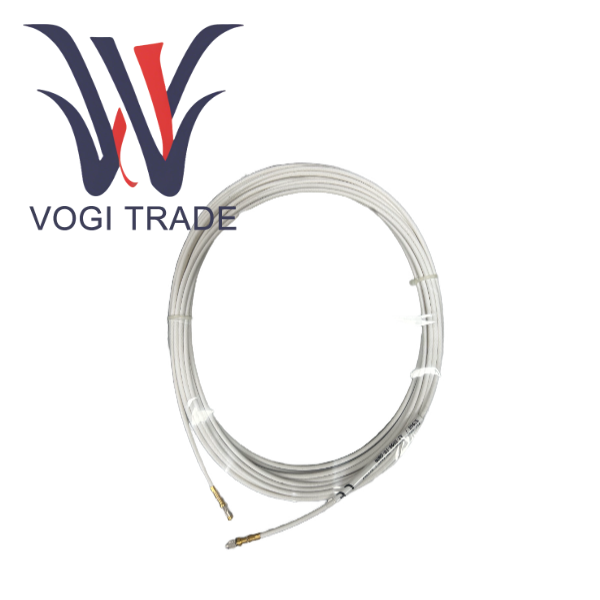

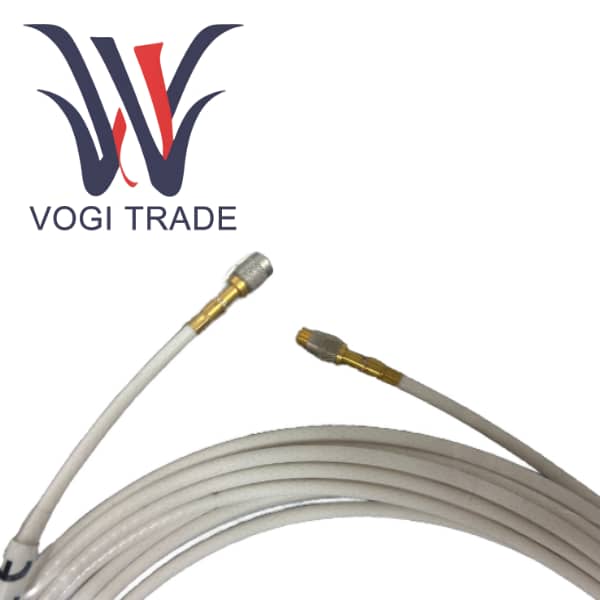

EA402 913-402-000-013-A1-E050-F0-G000

ภาพรวมผลิตภัณฑ์

รุ่น 913-402-000-013-A1-E050-F0-G000

913-402-000    รุ่นฐานสายต่อ EA402

-013               ปลอดภัยจากภายใน Exi เหมาะสำหรับพื้นที่อันตรายจากการระเบิด

-A1                 ไม่ได้ระบุไว้อย่างชัดเจนในคู่มือ แต่โดยปกติแล้ว "A1" อาจหมายถึงตัวเชื่อมต่อหรือรูปแบบการรับรองเฉพาะ ซึ่งอาจถือได้ว่าเป็นส่วนหนึ่งของเวอร์ชัน Exi ในบริบทนี้

-E050             ความยาวสาย 5.0 เมตร

-F0                 ไม่มีปลอกถักสแตนเลส

-G000             ไม่มีการป้องกัน BOA

คุณสมบัติการทำงานของผลิตภัณฑ์

สายส่งพารามิเตอร์แบบกระจายที่แม่นยำ

ลักษณะเฉพาะของความต้านทานของสายเคเบิลจะถูกกำหนดร่วมกันโดยเส้นผ่านศูนย์กลางของตัวนำกลาง ค่าคงที่ไดอิเล็กตริกของชั้นฉนวน และโครงสร้างของชั้นป้องกัน EA402 ผลิตขึ้นอย่างแม่นยำเพื่อรักษาค่าเผื่อความคลาดเคลื่อนไว้ที่ 70Ω ± 1Ω ค่านี้ไม่ได้ถูกเลือกแบบสุ่ม แต่เมื่อรวมกับความเหนี่ยวนำคอยล์ของโพรบ TQ และวงจรออสซิลเลชันของปรีแอมพลิฟายเออร์ IQS 452 จะทำให้เกิดวงจรเรโซแนนซ์ LC ที่มีความถี่เรโซแนนซ์ประมาณ 1MHz ค่าเบี่ยงเบนอิมพีแดนซ์ใดๆ จะเปลี่ยนค่า Q และจุดเรโซแนนซ์ของวงจร ส่งผลโดยตรงต่อความไวและความเป็นเส้นตรงของระบบ

ความจุแบบกระจายต่ำและเสถียร และมีการควบคุมความจุแบบกระจายต่อเมตรของสายเคเบิลอย่างเข้มงวด ความจุรวมของห่วงโซ่การวัดทั้งหมดเป็นค่าการออกแบบคงที่ การสอบเทียบของปรีแอมพลิฟายเออร์จะขึ้นอยู่กับความจุรวมนี้อย่างแม่นยำ หากใช้สายเคเบิลหรือความยาวไม่ถูกต้อง ความจุรวมจะเปลี่ยนไป ซึ่งจะนำไปสู่:

การเลื่อนของความไวเกิดขึ้นเมื่อความสัมพันธ์ตามสัดส่วนระหว่างแรงดันเอาต์พุตและการกระจัดจริงเปลี่ยนแปลง

การชดเชยช่วงเชิงเส้นตรงที่โซนการวัดเชิงเส้นที่มีประสิทธิภาพเคลื่อนที่ อาจส่งผลให้เกินโซนเชิงเส้นแม้ในตำแหน่งการทำงานปกติ

ความเสถียรของอุณหภูมิลดลง และอัตราการเปลี่ยนแปลงความจุของสายเคเบิลตามอุณหภูมิจะส่งผลต่อประสิทธิภาพการเบี่ยงเบนของอุณหภูมิของทั้งระบบ

ความเที่ยงตรงของสัญญาณที่โดดเด่น 913-402-000-013-A1-E050-F0-G000 ทำหน้าที่เป็นสะพานเชื่อมระหว่างโพรบและปรีแอมพลิฟายเออร์ EA402 ต้องแน่ใจว่าสัญญาณมีการลดทอนแอมพลิจูดขั้นต่ำ การบิดเบือนเฟสต่ำสุด และเสียงรบกวนน้อยที่สุดระหว่างการส่งสัญญาณ ฉนวนโฟม FEP คุณภาพสูงและฉนวนหุ้มแบบถักสองชั้นร่วมกันบรรลุเป้าหมายนี้ ทำให้มั่นใจในความแม่นยำของการวัดการสั่นสะเทือนและการเคลื่อนที่ในระดับต่ำกว่าไมครอน

กลไกการรักษาความปลอดภัยระดับระบบที่ปลอดภัยจากภายใน

สายเคเบิล EA402 Exi เองไม่ได้ "สร้าง" ความปลอดภัยเป็นตัวเชื่อมหลักในวงจรจำกัดพลังงาน แต่เป็นส่วนประกอบของวงจรที่ปลอดภัยจากภายในทั้งหมด 913-402-000-013-A1-E050-F0-G000 ต้องทำงานร่วมกับปรีแอมพลิฟายเออร์ IQS 452 ปรีแอมพลิฟายเออร์จะรวมวงจรจำกัดแรงดันไฟฟ้า การจำกัดกระแส และวงจรแยกไว้ภายใน วงจรเหล่านี้จะจำกัดพลังงานจากโซนปลอดภัยให้อยู่ในระดับต่ำมาก จากนั้นส่งไปยังหัววัด TQ ที่อยู่ในโซนอันตรายผ่านสายเคเบิล EA402

ปลอกมาร์กเกอร์สีน้ำเงินเป็นข้อกำหนดบังคับในมาตรฐาน เช่น IEC 60079-14 การดำรงอยู่ของมันสร้างเอกลักษณ์ที่ชัดเจนของขอบเขตความปลอดภัย บนไซต์งาน เส้นใดๆ ที่ทำเครื่องหมายด้วยสีน้ำเงินจะถือเป็น "เส้นที่ปลอดภัยจากภายใน" ซึ่งหมายความว่า:

เฉพาะเครื่องมือที่ปลอดภัยจากภายในที่ผ่านการรับรองเท่านั้นที่สามารถนำไปใช้ในการทำงานได้

จะต้องไม่ตัดการเชื่อมต่อหรือเชื่อมต่อ EA402 เมื่อเปิดเครื่อง

913-402-000-013-A1-E050-F0-G000 จะต้องถูกแยกออกจากวงจรที่ไม่ปลอดภัยภายในอย่างเคร่งครัด การเข้ารหัสสีมาตรฐานนี้เป็นบรรทัดสุดท้ายในการป้องกันข้อผิดพลาดของมนุษย์และเพื่อความปลอดภัยในชีวิต

แม้ในสภาวะความล้มเหลวครั้งหนึ่งที่เลวร้ายที่สุด พลังงานที่ถูกจำกัดโดยปรีแอมพลิฟายเออร์ก็ยังไม่เพียงพอต่อการจุดชนวนส่วนผสมของก๊าซที่ระเบิดได้ โครงสร้างทางกายภาพของสายเคเบิล EA402 ยังได้รับการคำนวณเพื่อให้แน่ใจว่าจะไม่กลายเป็นแหล่งกำเนิดประกายไฟเนื่องจากกระแสไฟเกิน

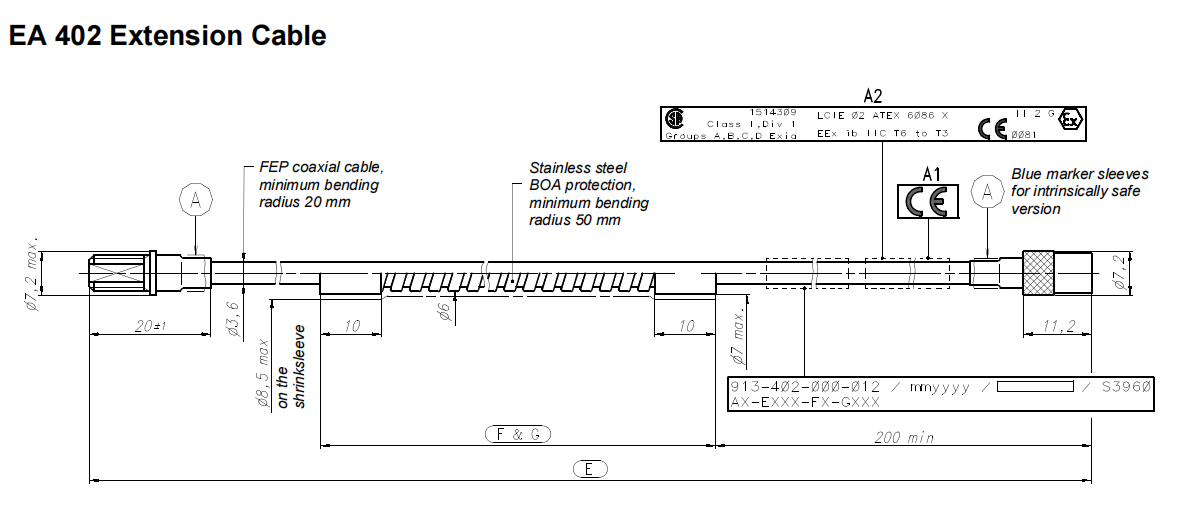

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเอกสารข้อมูล EA402 โปรดคลิกที่เอกสารข้อมูลด้านล่าง
