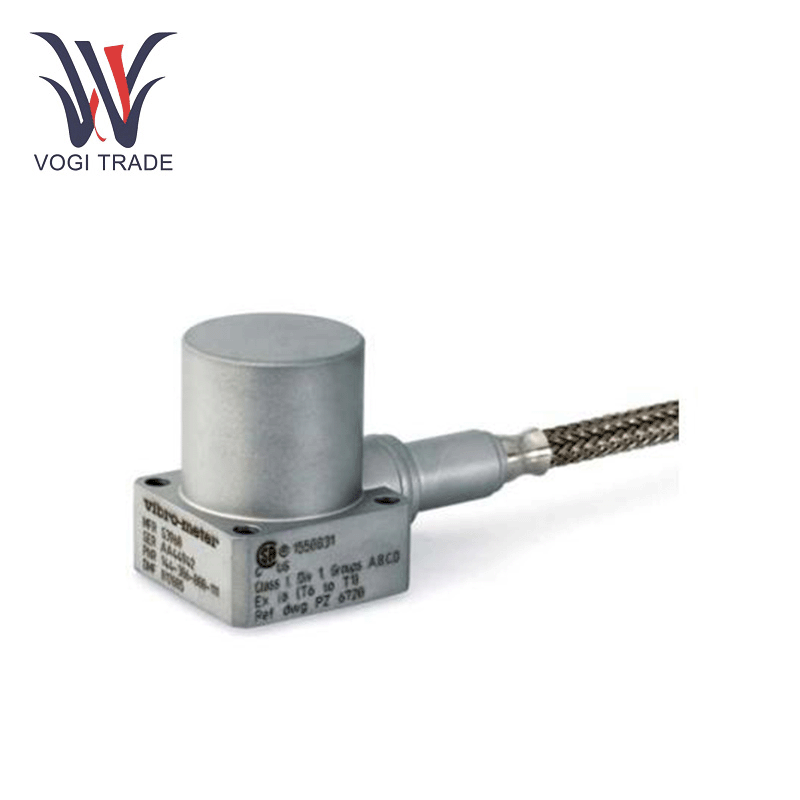

แบรนด์: Vibro-meterคำอธิบาย: เครื่องเร่งความเร็วแบบ piezoelectricเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นCA306 144-306-000-321 ให้การตรวจสอบด้วยตนเองที่มีความยืดหยุ่นอุณหภูมิสูงและ telemetry ที่ปลอดภัยทางไซเบอร์สำหรับการป้องกันสินทรัพย์อุตสาหกรรมอิสระ
| ผลิต |
Vibro-meter |
| หมายเลขรุ่น |
CA306 |
| หมายเลขสั่งซื้อ |
144-306-000-321 |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
9031809090 |
| มิติ |
5*2*2 ซม. |
| มิติการบรรจุ |
7*4*4 ซม. |
| น้ำหนัก |
0.14kg |
พารามิเตอร์ทางเทคนิค
ความไว (ที่ 120 Hz): 50 pc/g ± 5%
ช่วงการวัดแบบไดนามิก (สุ่ม): 0.01 g ถึง 100 กรัมสูงสุด
ความจุเกินพิกัด (spikes): สูงสุด 200 กรัม
ความเป็นเส้นตรง: ± 1% เหนือช่วงการวัดแบบไดนามิก
ความไวตามขวาง: <5%
ความถี่เรโซแนนท์:> 15 kHz
การตอบสนองความถี่ (โดยทั่วไป): ± 5% ระหว่าง 5 ถึง 3 000 Hz (ความถี่ที่ลดลงต่ำกว่าจะถูกกำหนดโดย
ใช้อุปกรณ์อิเล็กทรอนิกส์)
ความต้านทานฉนวนภายใน: นาที 109 Ω pole-und
นาที. 109 Ωขั้วโลก
อุปกรณ์ที่เข้ากันได้
CA306 144-306-000-321 รวมเข้ากับระบบตรวจสอบมาตรฐานอุตสาหกรรมได้อย่างราบรื่น:
เครื่องปรับอากาศ Vibro-Meter®: จับคู่กับแอมพลิฟายเออร์ประจุ IPC704 เพื่อแปลงเอาต์พุต 4-20 mA ของเซ็นเซอร์เป็นข้อมูลการสั่นสะเทือนที่สามารถดำเนินการได้สำหรับกังหัน GE Frame 6B หรือ SIEMENS SGT-700
Bently Nevada 3500 Series: ใช้ CA306 144-306-000-321 พร้อมกับโพรบความใกล้ชิด 3300 XL สำหรับการกระจัดเพลาที่ครอบคลุมและการตรวจสอบการขยายตัวของปลอกในโรงไฟฟ้าวงจรรวม
ABB System 800XA: เข้ากันได้กับระบบควบคุม OCS Advant, เซ็นเซอร์รองรับเวิร์กโฟลว์การบำรุงรักษาที่ทำนายได้ในแพลตฟอร์มนอกชายฝั่งและโรงงานผลิตของเหลว LNG
Aสถานการณ์ pplication
การตรวจสอบสุขภาพของกังหันก๊าซ: ที่โรงไฟฟ้าตะวันออกกลาง CA306 144-306-000-321 ได้รับการติดตั้งบนกังหันมิตซูบิชิ M501J เพื่อตรวจจับความผิดปกติของความถี่ผ่านใบมีด สิ่งนี้ลดลงโดยไม่ได้วางแผนไว้ 22% จากการตรวจจับความไม่สมดุลของโรเตอร์ในระยะแรก
การทดสอบเครื่องยนต์อากาศยาน: ห้องปฏิบัติการการบินและอวกาศในยุโรปใช้ CA306 144-306-000-321 เพื่อตรวจสอบการสั่นสะเทือนของใบพัดพัดลมในเครื่องยนต์ Rolls-Royce Trent XWB ในระหว่างการทดสอบความร้อน (-196 ° C ถึง +650 ° C)
การตรวจสอบปั๊มน้ำมันโรงกลั่นน้ำมัน: ในโรงกลั่นของเท็กซัสเซ็นเซอร์ตรวจสอบการสั่นสะเทือนแนวตั้งในปั๊มแรงเหวี่ยงที่จัดการกับน้ำมันดิบเปรี้ยว การออกแบบที่ทนต่อการกัดกร่อนของมันขยายระยะเวลาการให้บริการ 40% เมื่อเทียบกับเครื่องเร่งความเร็วทั่วไป
การติดตั้งและบำรุงรักษา
เพิ่มประสิทธิภาพประสิทธิภาพของ CA306 144-306-000-321 ด้วยโปรโตคอลเหล่านี้:
Iแนวทางการติดตั้ง
การจัดตำแหน่งการติดตั้ง: ตรวจสอบให้แน่ใจว่าเซ็นเซอร์ตั้งฉากกับพื้นผิวการวัด ใช้สลักเกลียวที่สอดคล้องกับ ARINC 554 ซึ่งถูกทำให้เป็น 8-10 N · m เพื่อหลีกเลี่ยงข้อผิดพลาดความเครียดฐาน
การกำหนดเส้นทางสายเคเบิล: ยึดสายเคเบิล MI ด้วยที่หนีบสแตนเลสทุก ๆ 0.5 เมตรเพื่อป้องกันความเครียดเชิงกล รักษาระยะห่าง 10 ซม. จากสายเคเบิลแรงดันสูงเพื่อลดเสียงรบกวน
Mแนวทางปฏิบัติที่ดีที่สุด
การตรวจสอบรายไตรมาส: ตรวจสอบการเสียดสีของสายเคเบิลและการเกิดออกซิเดชันของตัวเชื่อมต่อ ทำความสะอาดที่อยู่อาศัยด้วยผ้าแห้ง หลีกเลี่ยงตัวทำละลายที่ย่อยสลายชั้นป้องกันออกไซด์ของ Inconel 600
การทดสอบความต้านทาน: วัดความต้านทานของฉนวน (> 10^9 Ω) ระหว่างเสาและที่อยู่อาศัยในแต่ละปี ค่าต่ำกว่า 10^8 Ωหมายถึงการเข้าสู่ความชื้นที่ต้องเปลี่ยนทันที
การสอบเทียบ: ปรับความไวอีกครั้งทุก ๆ 12 เดือนโดยใช้สัญญาณอ้างอิง 120 Hz ความอดทนเกินกว่า± 5% จำเป็นต้องเปลี่ยนเซ็นเซอร์
