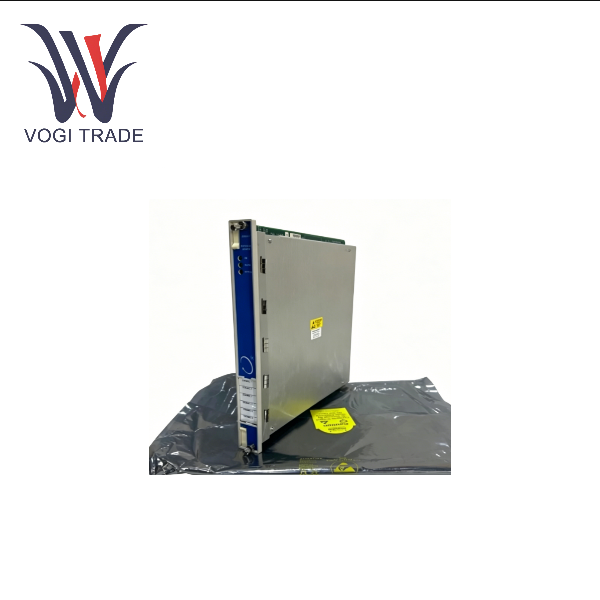

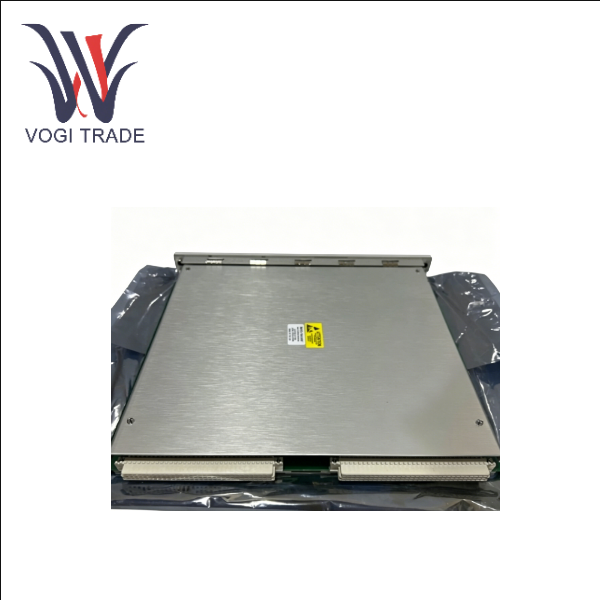

เบนท์ลี่เนวาดา 3500/61 163179-02

ภาพรวมผลิตภัณฑ์

โมดูล 3500/60 และ 61 มีหกช่องสัญญาณในการตรวจสอบอุณหภูมิ และยอมรับทั้งอินพุตอุณหภูมิของตัวตรวจจับอุณหภูมิความต้านทาน (RTD) และเทอร์โมคัปเปิล (TC)  โมดูลจะปรับเงื่อนไขอินพุตเหล่านี้และเปรียบเทียบกับค่าที่ตั้งไว้ของสัญญาณเตือนที่ผู้ใช้ตั้งโปรแกรมได้

3500/60 และ 3500/61 มีฟังก์ชันการทำงานที่เหมือนกัน ยกเว้น 3500/61 มีเอาต์พุตเครื่องบันทึกสำหรับแต่ละช่องสัญญาณทั้ง 6 ช่อง ในขณะที่ 3500/60 ไม่มี

ข้อควรระวังในการใช้งาน

ควบคุมการเดินสายไฟและสายดินอย่างเคร่งครัด

การต่อสายดินแบบปลายเดี่ยว เพื่อป้องกันสัญญาณรบกวนและการรบกวนของกราวด์ ชั้นป้องกันของสายเซนเซอร์จะต้องต่อสายดินแบบปลายเดี่ยว และโดยทั่วไปความต้านทานต่อสายดินจะต้องน้อยกว่า 1Ω อยู่ห่างจากสายไฟ: สายสัญญาณอุณหภูมิควรหลีกเลี่ยงการขนานกับสายไฟกำลังสูง แนะนำให้รักษาระยะห่างมากกว่า 50 ซม. หรือติดตั้งท่อโลหะเพื่อป้องกัน

โปรดทราบว่าการแยกทางไฟฟ้าและความแตกต่างของเวอร์ชัน

โมดูล 3500/61 มีสองเวอร์ชัน: แบบแยกส่วนและแบบแยกส่วน (TC แบบแยกส่วน) หากใช้เวอร์ชันที่ไม่แยกส่วน ด้านอินพุต/เอาต์พุตทั้งหมดต้องใช้จุดอ้างอิงกราวด์เดียวกันเพื่อหลีกเลี่ยงการทำงานผิดพลาดที่เกิดจากความต่างศักย์กราวด์ หากใช้เวอร์ชันแยกส่วน โดยปกติจะสามารถแยกกระแสระหว่างช่องสัญญาณได้สูงถึง 250Vdc ซึ่งสามารถปกป้องระบบจากการรบกวนทางไฟฟ้าที่รุนแรงจากภายนอกได้ดีกว่า ก่อนเดินสายไฟ ต้องแน่ใจว่าได้ยืนยันเวอร์ชันเฉพาะของโมดูลแล้ว

ข้อกำหนดการกำหนดค่าความซ้ำซ้อนสูง

หากระบบของคุณใช้การกำหนดค่า Triple Module Redundancy (TMR) เพื่อเพิ่มความปลอดภัย จะต้องติดตั้งเครื่องตรวจวัดอุณหภูมิ 3500/61 ในกลุ่มสามโมดูลที่อยู่ติดกันในชั้นวาง ระบบจะรับประกันความถูกต้องแม่นยำของการวัดและหลีกเลี่ยงจุดผิดพลาดเพียงจุดเดียวผ่านตรรกะการลงคะแนนเฉพาะ

ความสามารถในการปรับตัวให้เข้ากับสภาพแวดล้อมการทำงานและการบำรุงรักษา

โดยทั่วไปโมดูล 3500/60&61 ได้รับการออกแบบมาสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง โดยมีช่วงอุณหภูมิการทำงานปกติอยู่ระหว่าง -30°C ถึง +65°C อย่างไรก็ตาม ยังคงจำเป็นต้องตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการติดตั้งตรงตามข้อกำหนดระดับการป้องกัน ฟังก์ชัน Hot-swapping: โดยทั่วไประบบ 3500 รองรับ Hot-swap ของโมดูล ซึ่งหมายความว่าสามารถเปลี่ยนโมดูลที่ผิดพลาดได้แม้ว่าระบบจะไม่ได้เปิดอยู่ก็ตาม ซึ่งช่วยลดเวลาหยุดทำงานเพื่อการบำรุงรักษาได้อย่างมาก อย่างไรก็ตาม ก่อนที่จะดำเนินการเดินสายไฟหรือเสียบปลั๊กและถอดปลั๊ก ยังคงแนะนำให้ปฏิบัติตามขั้นตอนการปฏิบัติงานด้านความปลอดภัยในสถานที่อย่างเคร่งครัด

หากคุณพบสัญญาณผันผวนหรือไฟแสดงสถานะโมดูลผิดปกติในระหว่างการดีบักที่ไซต์งาน ขอแนะนำให้คุณตรวจสอบสภาพการต่อลงดินของชั้นป้องกันสายไฟก่อน และดูว่าพารามิเตอร์การกำหนดค่าในซอฟต์แวร์สอดคล้องกันหรือไม่

การใช้งาน

ในอุตสาหกรรมการผลิตไฟฟ้า ในบรรดาโรงไฟฟ้าประเภทต่างๆ 3500/61 เป็นส่วนประกอบสำคัญที่ช่วยให้มั่นใจถึงการทำงานที่ปลอดภัยของอุปกรณ์หลัก

มีการใช้กันอย่างแพร่หลายในโรงไฟฟ้าถ่านหิน ก๊าซธรรมชาติ และนิวเคลียร์

สำหรับการตรวจสอบอุณหภูมิของชิ้นส่วนสำคัญ เช่น แบริ่งและขดลวดของชุดเครื่องกำเนิดกังหันไอน้ำแบบเรียลไทม์

โรงไฟฟ้าพลังน้ำ ติดตามอุณหภูมิการทำงานของหน่วยผลิตไฟฟ้าพลังน้ำขนาดใหญ่

การตรวจสอบอุปกรณ์ไฟฟ้า เพื่อการตรวจสอบอุณหภูมิของอุปกรณ์ไฟฟ้าที่สำคัญ เช่น เครื่องกำเนิดไฟฟ้า หม้อแปลง และสายเคเบิลอย่างแม่นยำ เพื่อป้องกันความเสียหายของอุปกรณ์หรืออุบัติเหตุด้านความปลอดภัยที่เกิดจากความร้อนสูงเกินไป

อุตสาหกรรมน้ำมัน ก๊าซ และเคมีภัณฑ์

นี่คือหนึ่งในพื้นที่การใช้งานที่สำคัญที่สุดสำหรับ 3500/61 ซึ่งใช้เพื่อป้องกันความล้มเหลวทางกลไกและการหยุดทำงานโดยไม่ได้วางแผนอันเนื่องมาจากอุณหภูมิที่มากเกินไป:

การป้องกันยูนิตขนาดใหญ่ สำหรับการตรวจสอบอุณหภูมิการทำงานของคอมเพรสเซอร์แบบแรงเหวี่ยง คอมเพรสเซอร์แบบลูกสูบ ชุดปั๊ม และกังหันก๊าซอย่างใกล้ชิด

ท่อและโรงงานผลิต สำหรับตรวจสอบอุณหภูมิของปั๊ม คอมเพรสเซอร์ และท่อต่างๆ ในโรงงานผลิตน้ำมันและก๊าซ เพื่อให้มั่นใจในความปลอดภัยและประสิทธิภาพของกระบวนการผลิต

กระบวนการผลิตสารเคมีสำหรับการตรวจสอบอุณหภูมิของถังปฏิกิริยา ถังเก็บ และอุปกรณ์กระบวนการต่างๆ ในปฏิกิริยาเคมีที่ซับซ้อนและกระบวนการผลิตเพื่อปกป้องการผลิตที่ปลอดภัย โมดูล Marine & Ocean Engineering 3500/61 ได้รับการออกแบบเพื่อให้สอดคล้องกับมาตรฐานการเดินเรือระหว่างประเทศหลายประการ เช่น DNV GL Classification of Ships and Marine Units (CSU) และข้อกำหนดเฉพาะของเรือ ABS Steel ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในสภาพแวดล้อมทางทะเลที่รุนแรง:

ระบบขับเคลื่อนทางทะเล ตรวจสอบอุณหภูมิของเครื่องยนต์เรือ มอเตอร์ขับเคลื่อน และกระปุกเกียร์

อุปกรณ์แพลตฟอร์มนอกชายฝั่ง

ใช้สำหรับการตรวจสอบอุณหภูมิและการป้องกันอุปกรณ์หมุนหลักในแท่นขุดเจาะนอกชายฝั่งและโรงงานผลิต
