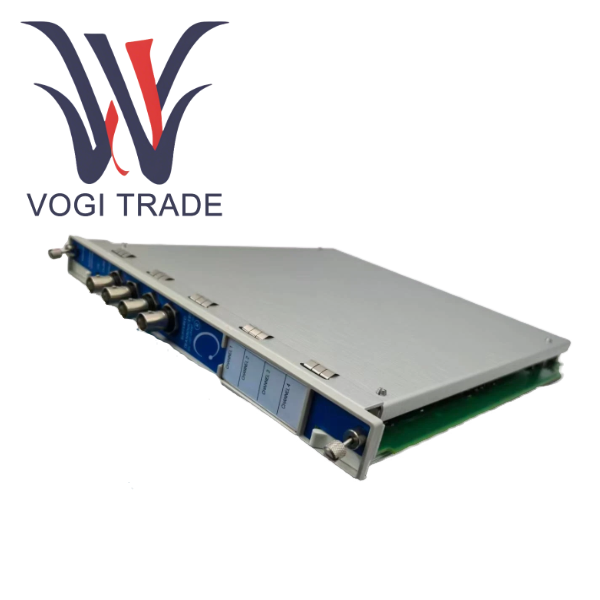

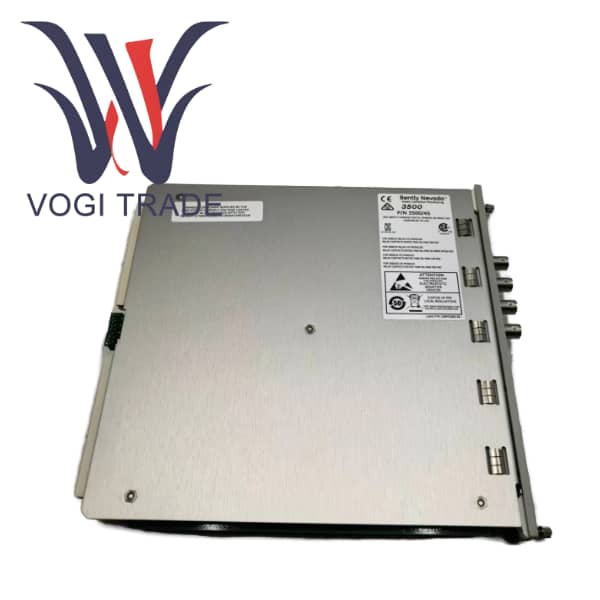

เบนท์ลี่เนวาดา 176449-04

พารามิเตอร์ทางเทคนิค

ประเภทผลิตภัณฑ์                          3500/45 ตำแหน่งจอภาพ

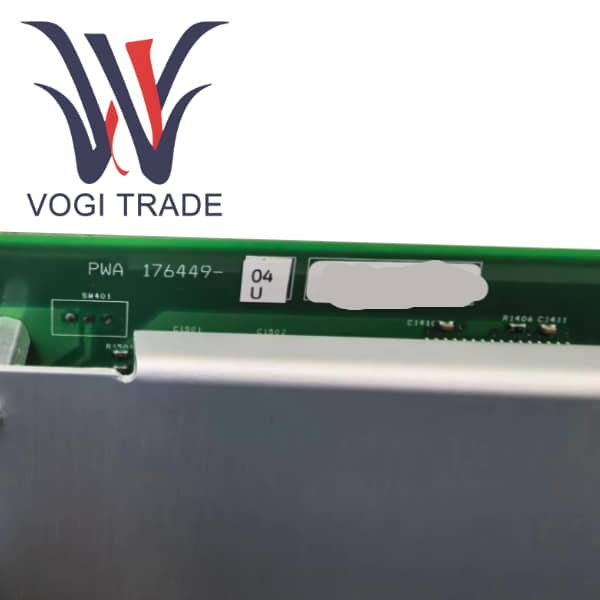

หมายเลขชิ้นส่วน PN                     176449-04

ขนาดทางกายภาพ                สูง 241.3 มม. x กว้าง 24.4 มม. x ลึก 241.8 มม. (9.50 นิ้ว x 0.96 นิ้ว x 9.52 นิ้ว)

น้ำหนัก                                  0.91 กก. / 2.0 ปอนด์

ช่องสัญญาณเข้า                       4 ช่อง รองรับ Proximitor®, RPT, DC LVDT, AC LVDT, TMR

การใช้พลังงานโดยทั่วไป      8.5 วัตต์

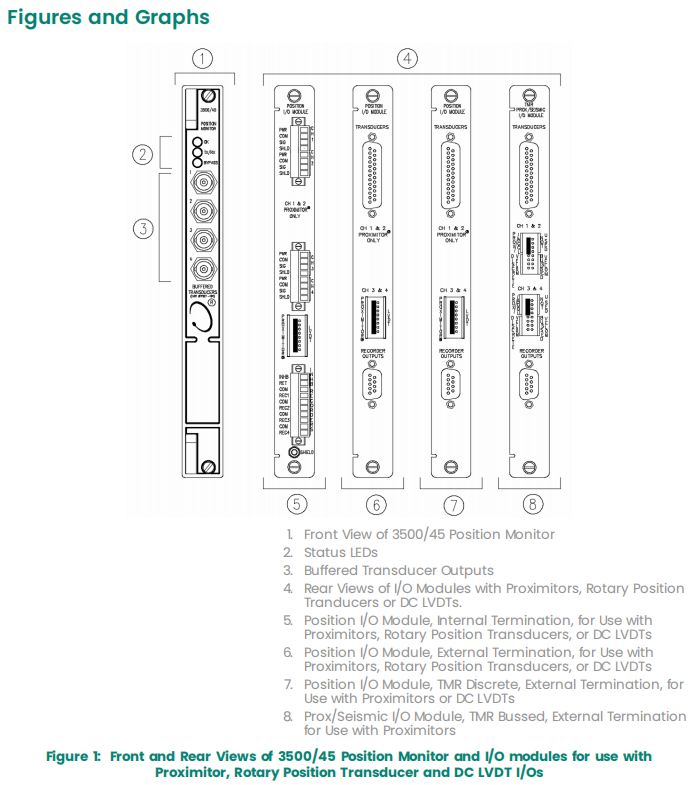

ไฟ LED ที่แผงด้านหน้า

OK LED                                 แสดงว่าโมดูลทำงานตามปกติ

TX/RX LED                            แสดงว่าโมดูลสื่อสารตามปกติกับโมดูลอื่นๆ ในแร็ค 3500

ไฟ LED บายพาส                           แสดงว่าโมดูลอยู่ในโหมดบายพาส

เอาท์พุต

บัฟเฟอร์เอาต์พุตสัญญาณดั้งเดิม         ขั้วต่อโคแอกเซียลที่แผงด้านหน้าหนึ่งตัวสำหรับแต่ละช่อง

เอาต์พุตอะนาล็อก 4-20mA                      หนึ่งช่องต่อช่อง ความจุโหลด 0-600 Ω ช่วงแรงดันไฟฟ้าที่สอดคล้องกับ 0 ถึง +12 Vdc

ประสิทธิภาพการวัด

ความแม่นยำ                            ค่าทั่วไป ±0.33% เต็มสเกล, ค่าสูงสุด ±1% เต็มสเกล

การตอบสนองความถี่            ตัวกรองโดยตรง-3 dB ที่ 1.2 Hz; ตัวกรองช่องว่าง -3 dB ที่ 0.41 Hz คุณลักษณะการกรองความถี่ต่ำผ่านนี้ช่วยให้มุ่งเน้นไปที่สัญญาณที่เปลี่ยนแปลงอย่างช้าๆ หรือสัญญาณตำแหน่งคงที่ กรองสัญญาณรบกวนจากการสั่นความถี่สูงได้อย่างมีประสิทธิภาพ

แหล่งจ่ายไฟเซ็นเซอร์

พร็อกซิมิเตอร์/RPT                        -24 Vdc

กระแสตรง LVDT                                +15 Vdc

AC LVDT                                 2.3 Vrms, คลื่นไซน์ 3400 Hz

โพเทนชิโอมิเตอร์แบบหมุน               -12.38 Vdc

อุณหภูมิในการทำงาน            -30°C ถึง +65°C

การรับรองพื้นที่อันตราย     CSA/NRTL/C Class I, Div 2 Groups A, B, C, D T4

การเปรียบเทียบผลิตภัณฑ์ที่คล้ายกัน

ข้อได้เปรียบs

ด้วยความแม่นยำและความเสถียรระดับชั้นนำของอุตสาหกรรม ความแม่นยำทั่วไป ±0.33% และตัวกรองที่ปรับให้เหมาะสมสำหรับความถี่ต่ำ ทำให้กลายเป็นมาตรฐานทองคำสำหรับการตรวจสอบตำแหน่งของเครื่องจักรที่หมุนขนาดใหญ่ ความเสถียรในระยะยาวของ 176449-04 ช่วยให้มั่นใจถึงความถูกต้องของข้อมูลแนวโน้ม และทำหน้าที่เป็นรากฐานสำหรับการวิเคราะห์ทางอุณหพลศาสตร์และการทำนายชีวิต

ความเข้ากันได้ของเซ็นเซอร์ที่เหนือชั้น โมดูลเดียวแก้ปัญหาการเชื่อมต่อของดิสเพลสเมนต์เซนเซอร์ทั้งหมด ทำให้การจัดการชิ้นส่วนอะไหล่และการออกแบบระบบง่ายขึ้นอย่างมาก วิศวกรไม่จำเป็นต้องเตรียมฮาร์ดแวร์การตรวจสอบที่แตกต่างกันสำหรับเซ็นเซอร์ประเภทต่างๆ

เนื่องจากเป็นส่วนหนึ่งของระบบ 3500 ข้อมูล การแจ้งเตือน และข้อมูลสถานะจึงได้รับการผสานรวมเข้ากับระบบนิเวศของซอฟต์แวร์ System 1 โดยสมบูรณ์ ทำให้สามารถส่งข้อมูลได้อย่างราบรื่นจากไซต์งานไปยังห้องควบคุม

การขยายส่วนต่างความชันในตัวและการสนับสนุนอย่างมืออาชีพของอัลกอริธึม CIDE สำหรับการใช้งานที่ซับซ้อน ได้แก้ไขปัญหาทั่วโลกในการตรวจสอบกังหันไอน้ำขนาดใหญ่ ซึ่งไม่มีใครเทียบได้กับโมดูลวัตถุประสงค์ทั่วไป

ความผิดหวังความได้เปรียบ

เมื่อเทียบกับ 3500/42M แล้ว 176449-04 มีฟังก์ชันเดียวและไม่สามารถวัดการสั่นสะเทือนได้ บนตัวเรือนแบริ่งที่ต้องตรวจสอบทั้งการสั่นสะเทือนและการกระจัดพร้อมกัน อาจจำเป็นต้องติดตั้ง 3500/42M และ 3500/45 พร้อมกัน ซึ่งเพิ่มต้นทุนและความซับซ้อน

เนื่องจากเป็นโมดูลที่มีความเชี่ยวชาญสูง ต้นทุนจึงค่อนข้างสูง โดยมีราคาต่อหน่วยสูงกว่าโมดูล I/O เอนกประสงค์หรือเครื่องส่งสัญญาณ LVDT แบบธรรมดามาก

มีการพึ่งพาโมดูล I/O อย่างมาก 176449-04 เป็นเพียงหน่วยประมวลผลหลักและต้องจับคู่กับโมดูล I/O ที่ถูกต้องเพื่อให้ได้วิธีการอินพุตและการสิ้นสุดเซ็นเซอร์เฉพาะ การเลือกที่ไม่ถูกต้องอาจทำให้ฟังก์ชันหายไปได้

ถูกล็อคอยู่ในระบบนิเวศของระบบ 1 มูลค่าทั้งหมดสามารถสะท้อนให้เห็นได้อย่างสมบูรณ์ในชุดซอฟต์แวร์ System 1 ของ Bently Nevada เท่านั้น
