เบนท์ลี่เนวาดา 146031-01 190093-01

คุณสมบัติผลิตภัณฑ์

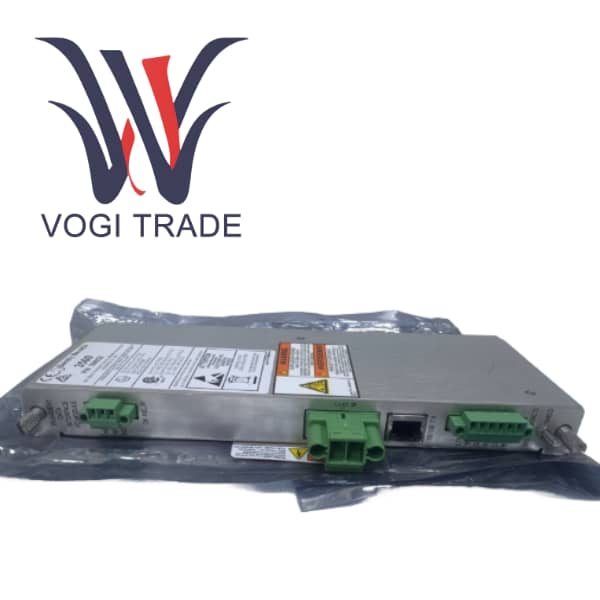

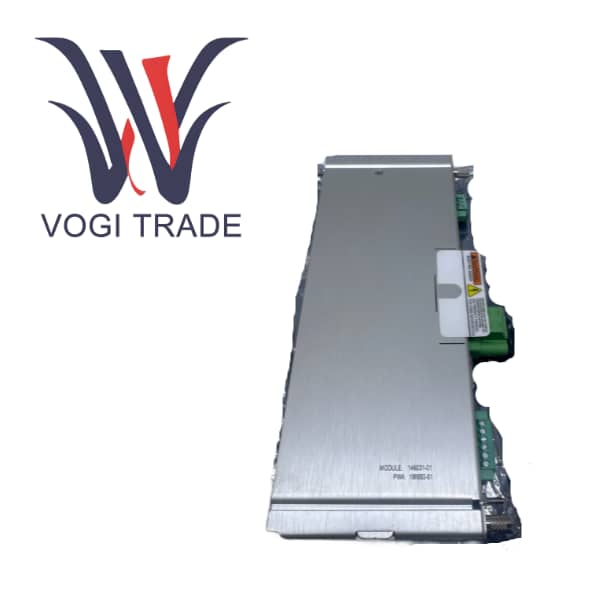

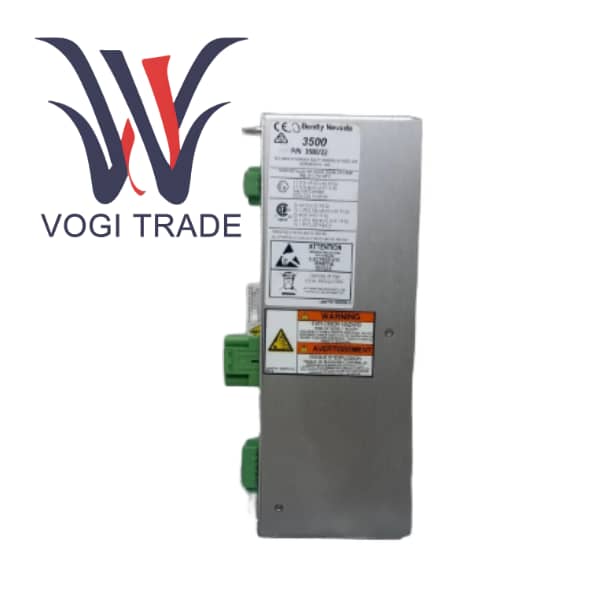

Bently Nevada 146031-01 PWA190093-01 เป็นโมดูล I/O อีเทอร์เน็ต 10Base-T/100Base-TX ออกแบบมาเป็นพิเศษสำหรับระบบ Transient Data Interface (TDI) 3500/22M ให้เป็นอินเทอร์เฟซการสื่อสารที่สำคัญ โมดูลนี้สนับสนุนการบูรณาการอย่างราบรื่นของชั้นวางการตรวจสอบกลไก Bently Nevada 3500 เข้ากับระบบระดับที่สูงกว่า (เช่น ซอฟต์แวร์ System 1® ของ GE) ผ่านทางอีเทอร์เน็ตมาตรฐาน ในฐานะเลเยอร์กายภาพและเลเยอร์ลิงก์ข้อมูล สามารถส่งข้อมูลสุขภาพเชิงกลที่สำคัญ (รวมถึงค่าสถานะคงที่ รูปคลื่นชั่วคราว และข้อมูลสัญญาณเตือน) จากระบบการตรวจสอบไปยังแพลตฟอร์มการจัดการสินทรัพย์สำหรับการวิเคราะห์และวินิจฉัยแบบเรียลไทม์

ในฐานะส่วนประกอบหลักของระบบ 3500 โมดูลนี้ได้รับการติดตั้งในช่องด้านหลังที่มีความสูงเต็มสำหรับชั้นวางโดยเฉพาะ และมีความสำคัญอย่างยิ่งสำหรับการติดตั้งใดๆ ที่ต้องใช้การรับข้อมูลบนเครือข่ายและการกำหนดค่าระยะไกล

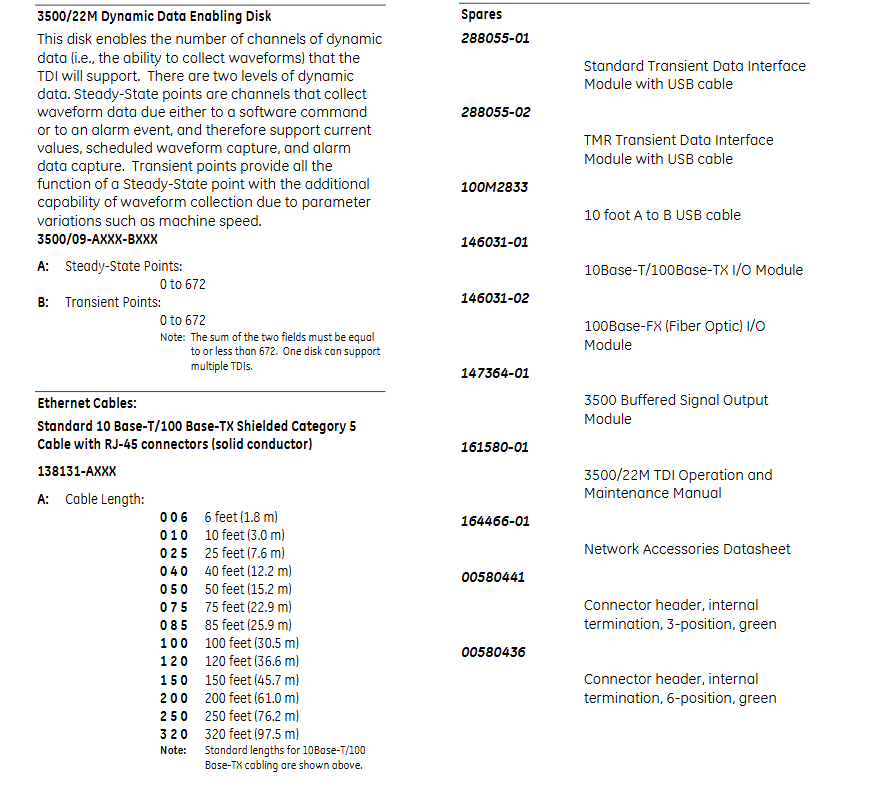

ข้อมูลจำเพาะและพารามิเตอร์

มาตรฐานการสื่อสาร       อีเทอร์เน็ต 10Base-T และ 100Base-TX เป็นไปตามมาตรฐาน IEEE 802.3

อัตราข้อมูล                             10 Mbps และ 100 Mbps การตรวจจับอัตโนมัติและการเจรจาอัตโนมัติ

โปรโตคอลที่รองรับ                BN Host Protocol (สำหรับการสื่อสารกับการกำหนดค่า 3500 การได้มาของข้อมูล และซอฟต์แวร์การแสดงผล)

- โปรโตคอล BN TDI (สำหรับการสื่อสารกับซอฟต์แวร์ GE System 1®)

การเชื่อมต่อทางกายภาพ                 ตัวเชื่อมต่อ                พอร์ต RJ-45 เดียว

- ประเภทสายเคเบิล               สายเคเบิลอีเทอร์เน็ต Category 5 แบบมีชีลด์มาตรฐาน

- ความยาวสายเคเบิลสูงสุด     100 เมตร (328 ฟุต)

ตัวบ่งชี้สถานะ (LED)           รวมอยู่ในแผงด้านหน้าของโมดูล TDI หลัก (OK, TX/RX, CONFIG OK, TM)

ขีดจำกัดด้านสิ่งแวดล้อม                อุณหภูมิในการทำงาน      -30 °C ถึง +65 °C (-22 °F ถึง +149 °F)

- อุณหภูมิในการจัดเก็บ         -40 °C ถึง +85 °C (-40 °F ถึง +185 °F)

- ความชื้น                            95% ไม่มีการควบแน่น

ขนาดทางกายภาพ                สูง x กว้าง x ลึก       241.3 มม. x 24.4 มม. x 99.1 มม. (9.50 นิ้ว x 0.96 นิ้ว x 3.90 นิ้ว)

- น้ำหนัก                              0.20 กก. (0.44 ปอนด์)

- พื้นที่ชั้นวาง                        ต้องมีช่องด้านหลังสูงเต็ม 1 ช่อง

- การอนุมัติพื้นที่อันตราย   ใช้ได้กับการกำหนดค่าชั้นวางที่เหมาะสม (เช่น CSA/NRTL สำหรับ Class I, Div 2; ATEX/IECEx สำหรับโซน 2)

คุณสมบัติของผลิตภัณฑ์

อินเทอร์เฟซอีเทอร์เน็ตความเร็วคู่สามารถเชื่อมต่อกับโครงสร้างพื้นฐานเครือข่าย 10Mbps แบบดั้งเดิมและ 100Mbps สมัยใหม่ได้อย่างยืดหยุ่น และรองรับการเจรจาความเร็วอัตโนมัติและโหมดดูเพล็กซ์

การออกแบบทางอุตสาหกรรมที่แข็งแกร่งและทนทานได้รับการออกแบบมาเป็นพิเศษเพื่อการทำงานที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง โดยมีช่วงอุณหภูมิการทำงานที่กว้าง และเป็นไปตามมาตรฐานการป้องกันความเข้ากันได้ทางแม่เหล็กไฟฟ้าระดับอุตสาหกรรมและมาตรฐานรังสี EN 61000-6-2, EN 61000-6-4

การรวมระบบที่ราบรื่น รองรับการสื่อสารสองทาง สามารถใช้สำหรับการกำหนดค่า (โดยใช้โปรโตคอลโฮสต์ BN) และการรับข้อมูลอย่างต่อเนื่อง (โดยใช้โปรโตคอล BN TDI) ทำให้มั่นใจได้ว่าแร็ค 3500 ตัวสามารถรวมเข้ากับเครือข่ายการตรวจสอบของโรงงานได้อย่างสมบูรณ์

การสนับสนุนประเภทข้อมูลที่ครอบคลุมอำนวยความสะดวกในการส่งข้อมูลสำคัญทั้งหมดที่รวบรวมโดย TDI รวมถึง:

ค่าคงที่ เช่น การสั่นสะเทือนและอุณหภูมิโดยรวม

รูปคลื่นไดนามิกแบบซิงโครนัสและอะซิงโครนัส

การเริ่มต้น/การเลื่อนข้อมูลชั่วคราว

ข้อมูลการเตือนภัยและเหตุการณ์

การเดินสายแบบง่ายใช้ขั้วต่อ RJ-45 สากลและสาย CAT5e มาตรฐาน เมื่อเปรียบเทียบกับระบบสายเคเบิลเฉพาะ ช่วยให้การติดตั้ง การจัดการชิ้นส่วนอะไหล่ และการแก้ไขปัญหาทำได้ง่ายขึ้น
