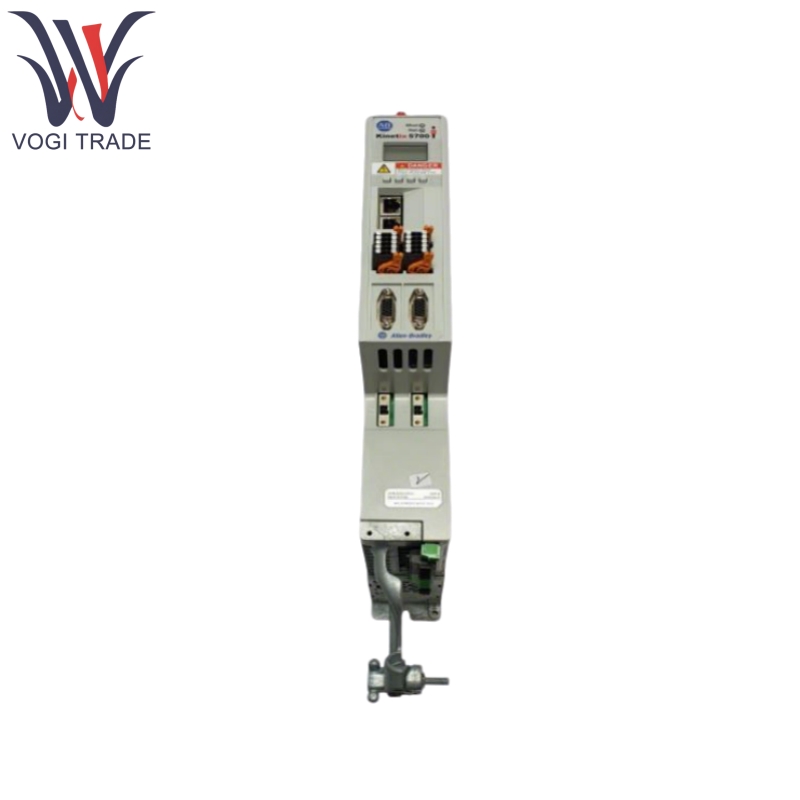

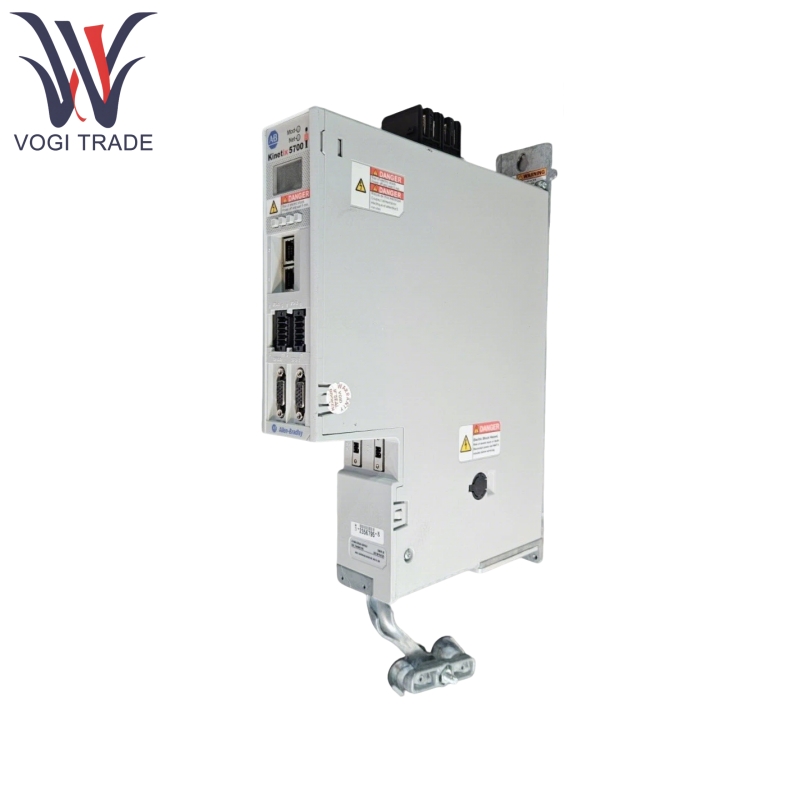

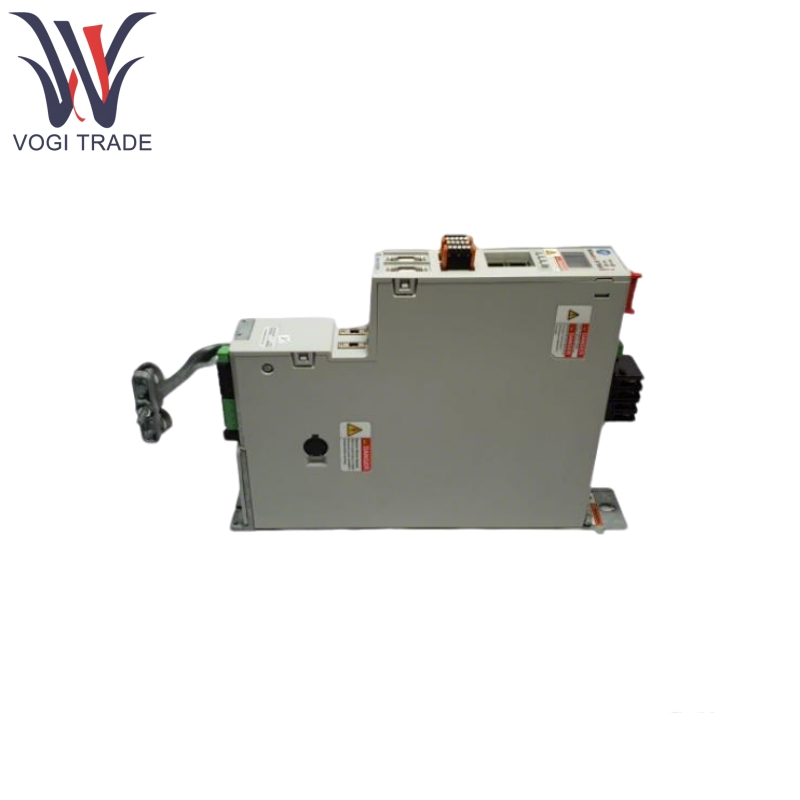

Allen Bradly 2198-D020-ers3

เครื่องผลิตคุณสมบัติ CT

Allen Bradly 2198-D020-ERS3 มีตัวเชื่อมต่อสำหรับพลังงานข้อเสนอแนะการควบคุมและความปลอดภัย

1. แปลงพลังงาน DC-BUS เป็นพลังงาน AC:

สำหรับการขับขี่มอเตอร์เซอร์โวสองตัวรองรับการเคลื่อนไหวแบบบูรณาการผ่านอีเธอร์เน็ต/IP และฟังก์ชั่นความปลอดภัย

2. ขั้วต่อพลังงานมอเตอร์ (MP):

ใช้ในการเชื่อมต่อพลังงานมอเตอร์ (U, V, W, W phases) สำหรับสองแกน (แกน A และแกน B)

ขนาดลวด: 0.75–2.5 มม. ² (18–14 AWG)

แรงบิดสำหรับเทอร์มินัล: 0.5–0.6 N • M (4.4–5.3 ปอนด์•ใน)

3. ขั้วต่อเบรกมอเตอร์ (BC):

เชื่อมต่อกับเบรกที่ถือมอเตอร์ (MBRK+ และ MBRK–)

รองรับกำลังเบรก 24V DC

4. ตัวเชื่อมต่อความคิดเห็นของมอเตอร์:

ตัวเชื่อมต่อ MF (ข้อเสนอแนะมอเตอร์): ตัวเชื่อมต่อ 2 พินสำหรับ DSL (ลิงก์เซอร์โวดิจิตอล) ข้อเสนอแนะ (เช่นจาก Kinetix VP Motors), รองรับสัญญาณ D+ และ D–

ตัวเชื่อมต่อ UFB (ข้อเสนอแนะสากล): ตัวเชื่อมต่อ 15 พินสำหรับ HiperFace, encremental หรือ Endat encoders พร้อมพินสำหรับสัญญาณไซน์/โคไซน์ข้อมูลและพลังงาน (5V หรือ 9V)

5. ตัวเชื่อมต่ออินพุตดิจิตอล (IOD):

ตัวเชื่อมต่อ 10 พินที่มีอินพุตดิจิตอลที่กำหนดค่าได้ 4 ตัว (การเชื่อมโยงปัจจุบัน, 24V DC 15 MA)

สนับสนุนฟังก์ชั่นเช่นเปิดใช้งานบ้านการลงทะเบียนและขีด จำกัด การล้น

6. ขั้วต่อแรงบิดที่ปลอดภัย (STO):

ตัวเชื่อมต่อ 16-pin สำหรับการเชื่อมต่อความปลอดภัยแบบเดินสายที่รองรับสัญญาณความปลอดภัยแบบเรียงซ้อนระหว่างไดรฟ์

7. DC Bus Connector:

ใช้ระบบการเชื่อมต่อที่ใช้ร่วมกัน (BUS BARS) เพื่อเชื่อมต่อกับแหล่งจ่ายไฟ DC-BUS ทำให้สามารถแบ่งปันพลังงานกับโมดูลอื่น ๆ ได้

8. ตัวเชื่อมต่อกำลังควบคุม 24V (CP):

จัดเตรียม 24V DC (21.6–26.4V) สำหรับวงจรควบคุม

ขนาดลวด: 0.5–2.5 มม. ² (20–14 AWG) ด้วยแรงบิด 0.22–0.25 N • M (1.9–2.2 lb • IN)

แอปพลิเคชันผลิตภัณฑ์

การผลิตเครื่องจักรที่แม่นยำ:

ในสาขาเครื่องมือเครื่อง CNC Allen Bradly 2198-D020-ERS3 ทำให้มั่นใจได้ว่าการเคลื่อนไหวที่แม่นยำของเครื่องมือเครื่องจักรหรือตารางโดยอาศัยความสามารถในการควบคุมความเร็วสูงความเร็วและแรงบิดซึ่งตรงตามข้อกำหนดที่เข้มงวดของการตัดเฉือนที่แม่นยำเพื่อความแม่นยำ รองรับอุปกรณ์ตอบรับที่หลากหลายเพื่อตรวจสอบและปรับสถานะการเคลื่อนไหวแบบเรียลไทม์ลดข้อผิดพลาดการตัดเฉือนอย่างมีประสิทธิภาพและปรับปรุงคุณภาพผลิตภัณฑ์ ในการผลิตชิ้นส่วนที่มีความแม่นยำสามารถบรรลุความแม่นยำในการวางตำแหน่งระดับไมครอนเพื่อให้แน่ใจว่ามีความแม่นยำในมิติและคุณภาพพื้นผิวของผลิตภัณฑ์

เครื่องจักรบรรจุภัณฑ์:

ในสายการผลิตบรรจุภัณฑ์ Allen-Bradly 2198-D020-ERS3 ทำให้มั่นใจได้ว่าการเคลื่อนไหวของวัสดุบรรจุภัณฑ์ที่ถ่ายทอดการจับและการวางรายการนั้นแม่นยำและแม่นยำผ่านการวางตำแหน่งที่แม่นยำและการควบคุมความเร็วทำให้มั่นใจได้ว่าการจับคู่ผลิตภัณฑ์ที่เรียบร้อยและความเร็ว มันสามารถตอบสนองต่อการเปลี่ยนแปลงที่หลากหลายในสายการผลิตตอบสนองความต้องการบรรจุภัณฑ์ที่หลากหลายและปรับปรุงประสิทธิภาพและคุณภาพของบรรจุภัณฑ์ ในบรรจุภัณฑ์อาหารสามารถควบคุมปริมาณการให้อาหารของวัสดุบรรจุภัณฑ์ได้อย่างแม่นยำและจังหวะของการดำเนินการบรรจุภัณฑ์ตระหนักถึงการดำเนินการบรรจุภัณฑ์ที่มีประสิทธิภาพและแม่นยำ

สายแอสเซมบลีอัตโนมัติ:

Allen Bradly 2198-D020-ERS3 ฟังก์ชั่นควบคุมการประสานงานคู่แบบสองแกนมีบทบาทสำคัญในสภาพแวดล้อมแอสเซมบลีอัตโนมัติซึ่งสามารถตระหนักถึงการเคลื่อนไหวที่ซิงโครไนซ์ของแกนหลายแกนเพื่อให้แน่ใจว่าการทำงานที่มั่นคงและมีประสิทธิภาพของแต่ละแอสเซมบลีลิงก์ ในสายการผลิตอุปกรณ์อิเล็กทรอนิกส์สามารถควบคุมแขนหุ่นยนต์เพื่อจับและติดตั้งส่วนประกอบอิเล็กทรอนิกส์ขนาดเล็กได้อย่างแม่นยำปรับปรุงความแม่นยำและประสิทธิภาพของการประกอบและลดอัตราข้อบกพร่องของผลิตภัณฑ์ที่เกิดจากข้อผิดพลาดในการประกอบ

การควบคุมหุ่นยนต์:

สำหรับแอพพลิเคชั่นหุ่นยนต์ที่ต้องการการควบคุมการเคลื่อนไหวที่รวดเร็วและมีความแม่นยำสูงเช่นการควบคุมการเคลื่อนไหวของแขนหุ่นยนต์อัลเลนแบรดลี 2198-D020-US3 สามารถตอบสนองความต้องการของงานที่ซับซ้อนได้ รองรับประเภทข้อเสนอแนะที่หลากหลายรวมกับความสามารถในการควบคุมที่ทรงพลังของตัวเองเพื่อให้หุ่นยนต์สามารถดำเนินการที่หลากหลายและแม่นยำเพื่อปรับปรุงประสิทธิภาพการทำงานและความแม่นยำของหุ่นยนต์ ในหุ่นยนต์โลจิสติกส์และคลังสินค้าสามารถตระหนักถึงการวางตำแหน่งและการจัดการที่รวดเร็วและปรับปรุงระดับการทำงานอัตโนมัติของคลังสินค้าและโลจิสติกส์
