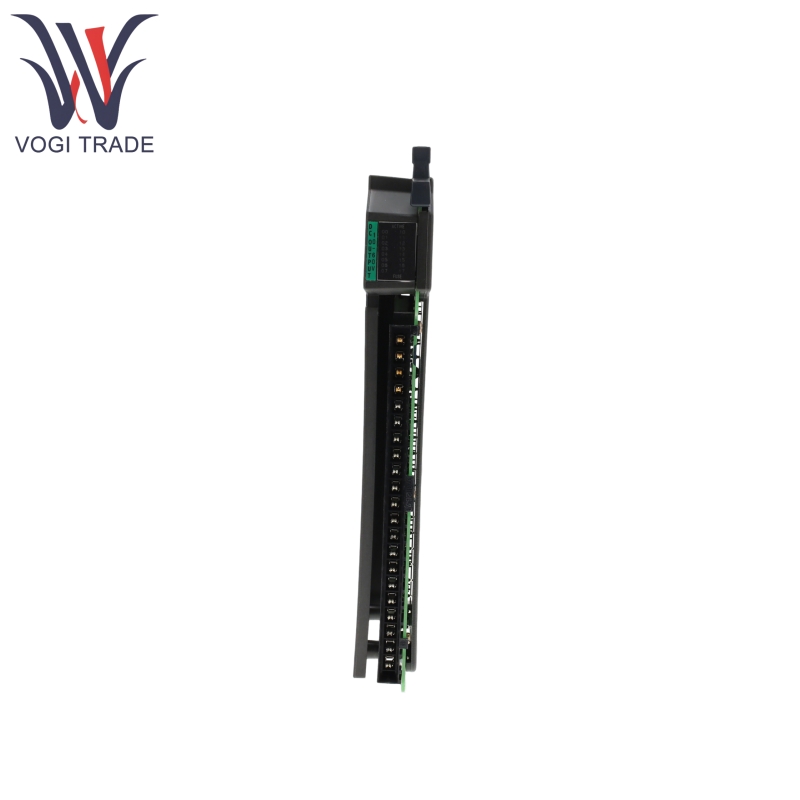

Allen Bradley 1771-Obd

คุณสมบัติของผลิตภัณฑ์

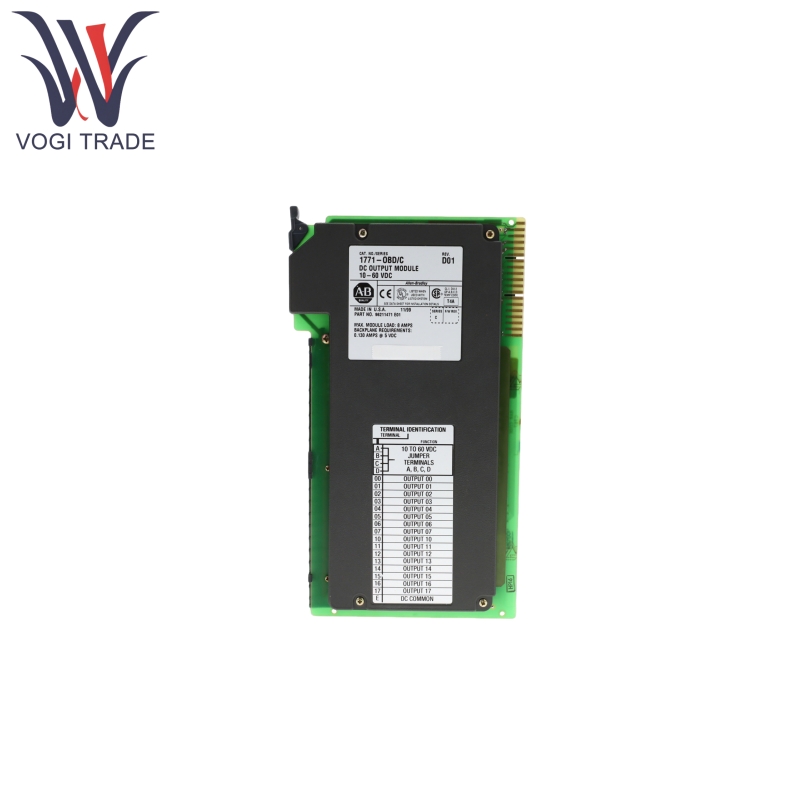

อัลเลนแบรดลีย์ 1771-OBD ให้ช่องสัญญาณเอาท์พุทที่ไม่ได้รับการแยก 16 ช่องที่รองรับการกำหนดค่าปัจจุบันที่จมลง (อุปกรณ์เอาต์พุตดึงกระแสจากโมดูล)

ตัวบ่งชี้“ โมดูลที่ใช้งานอยู่” สีเขียวจะสว่างขึ้นเมื่อโมดูลเปิดใช้งานและโปรเซสเซอร์อยู่ในโหมดรันและปิดเมื่อโปรเซสเซอร์รีเซ็ตเอาต์พุต ตัวบ่งชี้“ Fuse Blown” สีแดงจะสว่างขึ้นเมื่อฟิวส์ในตัวในโมดูลระเบิด

อัลเลนแบรดลีย์ 1771-OBD มีไฟตัวบ่งชี้“ สถานะเอาท์พุท” สีแดง 16 ดวงแสดงสถานะทรานซิสเตอร์ของคำแนะนำของโปรเซสเซอร์ (เป็นอิสระจากแรงดันไฟฟ้าจริงที่ขั้วเอาท์พุท)

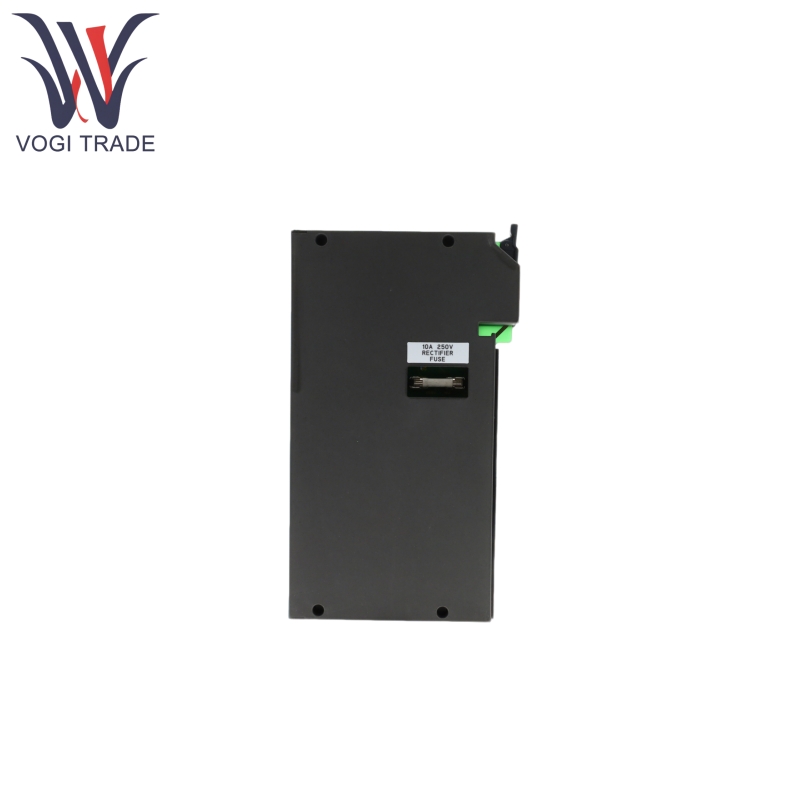

Allen Bradley 1771-OBD มีฟิวส์ rectifier 10a/250v (Littelfuse 322010) ที่ให้การป้องกันสำหรับโมดูลในกรณีที่เอาต์พุตโอเวอร์โหลด (เกิน 10a) หรือลัดวงจร (ไม่ป้องกันทรานซิสเตอร์เอาท์พุทแต่ละตัว)

อัลเลนแบรดลีย์ 1771-OBD ทนทานต่อการปลดปล่อยแบบคงที่และสอดคล้องกับมาตรฐาน IEC 61000-4-2 ซึ่งรองรับการสัมผัสทางอ้อม 4KV มันเป็นความเข้ากันได้ของแม่เหล็กไฟฟ้า (EMC) กับกลุ่ม CISPR 11, Class A (ต้องมีสิ่งที่เหมาะสม) และเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนแม่เหล็กไฟฟ้า

อัลเลนแบรดลีย์ 1771-OBD สามารถใช้สายโดยใช้เทอร์มินัลการเดินสายไฟ (เช่น 1771-WH) และรองรับโมดูลการสลับร้อน (ต้องใช้การดำเนินการปิดเครื่อง)

หลักการทำงานผลิตภัณฑ์

อัลเลนแบรดลีย์ 1771-OBD จะต้องติดตั้งในแชสซีซีรีส์ 1771 I/O (ยกเว้นช่องซ้ายสุดซึ่งสงวนไว้สำหรับโปรเซสเซอร์หรืออะแดปเตอร์) และแทรกอย่างถูกต้องโดยใช้การกำหนดค่าคีย์ (ระหว่าง 10-12 ถึง 22-24)

อุปกรณ์ฟิลด์เชื่อมต่อผ่าน 1771-WH (หรือ Fused 1771-WHF/1771-WHFB) แขนสายไฟ หมายเหตุขั้วไฟฟ้า DC (การเชื่อมต่อย้อนกลับหรือการเชื่อมต่อ AC จะทำให้โมดูลเสียหาย) และเทอร์มินัลการเชื่อมต่อ DC ทั้งหมด (A-D) จะต้องถูกย่อเพื่อป้องกันการโอเวอร์โหลด

อัลเลนแบรดลีย์ 1771-OBD ได้รับคำแนะนำโปรเซสเซอร์ผ่านแชสซีแบ็คเพลนเพื่อควบคุมสถานะเปิด/ปิดของช่องสัญญาณ 16 ช่อง ไฟแสดงสถานะ LED ให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับสถานะการสอน ฟิวส์จะระเบิดเมื่อกระแสไฟฟ้าทั้งหมดเกิน 10A ต้องตัดการเชื่อมต่อพลังงานก่อนการเปลี่ยน

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับอัลเลนแบรดลีย์ 1771-OBD DC โมดูลเอาท์พุท

จำนวนเอาต์พุต: 16 เอาต์พุตที่ไม่ถูกแยกออก

แรงดันไฟฟ้าผู้ใช้: 10-60V DC (NOMINAL 48V DC)

คะแนนปัจจุบัน:

โหลดความต้านทาน: 2a ต่อเอาต์พุต, โมดูลทั้งหมดปัจจุบัน≤8a

ภาระหน้าที่นำร่อง: 0.2A ต่อเอาต์พุต

กระแสไฟกระชากสูงสุด: 4a ต่อเอาต์พุตสำหรับ 10ms, ทำซ้ำทุก 2s, 25a ต่อเอาต์พุตสำหรับ 10ms, ทำซ้ำทุก 2s

กระแสโหลดขั้นต่ำ: 2.5ma

การลดลงของแรงดันไฟฟ้าในสถานะ (ที่กระแสไฟฟ้าที่จัดอันดับ): ≤1.5V DC

กระแสการรั่วไหลนอกสถานะ: ≤0.5ma

ความล่าช้าของสัญญาณ: ปิดไปที่≤0.1ms, เปิดไปปิด≤0.2ms

แหล่งจ่ายไฟแบ็คเพลน: 5V DC, สูงสุด 400mA (ต้องรวมอยู่ในการคำนวณการใช้พลังงานทั้งหมดของแชสซี)

แรงดันไฟฟ้าแยก: 60V DC (ต่อเนื่อง), 1,000V AC (การทดสอบ 1 นาที, I/O ถึงระบบ)

ขนาดลวดตัวนำ: 0.34-2.5 มม. ² (22-14 AWG) ลวดทองแดงที่เป็นของแข็งหรือควั่น, ฉนวนสูงสุด 1.2 มม.

แรงบิดสกรูแขนสายไฟสนาม: 1.0 นาโนเมตร (9 ปอนด์อิน)

Keying: ตัวเชื่อมต่อ backplane คีย์ระหว่าง 10 และ 12 และระหว่าง 22 และ 24

อุณหภูมิการทำงาน: 0-60 ° C (32-140 ° F)

อุณหภูมิการจัดเก็บ: -40-85 ° C (-40-185 ° F)

ความชื้นสัมพัทธ์: 5-95% ที่ไม่ได้รับการชดเชย

การสั่นสะเทือน: 2G ที่ 10-500Hz (IEC 60068-2-6)

ช็อต (ปฏิบัติการ / ไม่ทำงาน): 30G / 50G (IEC 60068-2-27)
