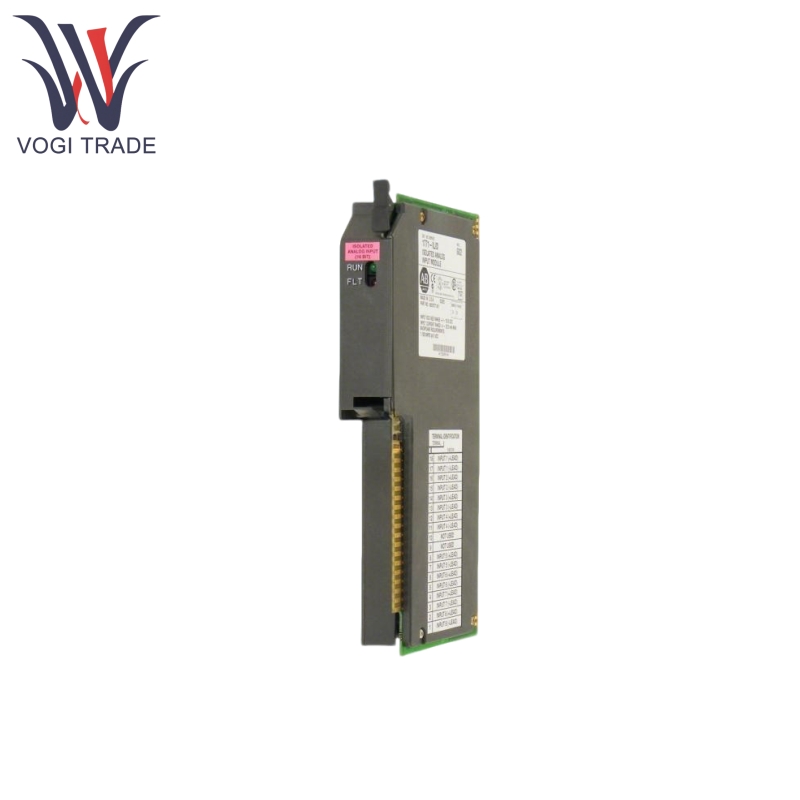

อัลเลนแบรดลีย์ 1771-il

คุณสมบัติของผลิตภัณฑ์

อัลเลนแบรดลีย์ 1771-IL จัดเตรียมช่องอินพุตแบบปลายเดี่ยว 16 ช่องหรือช่องสัญญาณอินพุตที่แตกต่างกัน 8 ช่อง โหมดดิฟเฟอเรนเชียลเหมาะสำหรับสภาพแวดล้อมเสียงรบกวนสูงเนื่องจากการรบกวนโหมดทั่วไปจะถูกระงับได้อย่างมีประสิทธิภาพ

Allen Bradley 1771-IL มีประเภทอินพุตแรงดันไฟฟ้าคือ 1-5V DC, 0-5V DC และ -10-10V DC ประเภทอินพุตปัจจุบันคือ 4-20MA, 0-20MA, -20-20MA ประเภทอินพุตเหล่านี้ครอบคลุมช่วงเอาท์พุทกระแสหลักของเซ็นเซอร์อุตสาหกรรม

อัลเลนแบรดลีย์ 1771-IL มีความละเอียด 12 บิต, ความเป็นเส้นตรงของ± 1 LSB และความแม่นยำ 0.1% ของระดับเต็มเพื่อให้มั่นใจถึงความแม่นยำของการได้มาซึ่งข้อมูล เวลาการแปลงคือ≤25มิลลิวินาทีตรงตามข้อกำหนดการควบคุมแบบเรียลไทม์

อัลเลนแบรดลีย์ 1771-IL มีการออกแบบการแยกด้วยแสงเพื่อป้องกันการรบกวนจากภายนอก

แต่ละช่องมีตัวบ่งชี้ LED เพื่อระบุว่าสัญญาณกำลังเป็นอินพุตหรือไม่และโมดูลมีฟังก์ชั่นการวินิจฉัยสำหรับการตรวจจับความผิดปกติในการสื่อสารหรือฮาร์ดแวร์ระบบ

หลักการทำงานผลิตภัณฑ์

Allen Bradley 1771-IL สัญญาณอนาล็อกภายนอกเชื่อมต่อกับโมดูลผ่านเทอร์มินัลและตัวแปลงแบบอะนาล็อกเป็นดิจิตอลภายในโมดูลจะแปลงสัญญาณอะนาล็อกเป็นสัญญาณดิจิตอล

Allen Bradley 1771-IL Optocoupler แยกวงจรภายนอกออกจากคอนโทรลเลอร์ PLC เพื่อป้องกันการรบกวน สัญญาณอินพุตจะถูกกรองโดยซอฟต์แวร์เพื่อลดสัญญาณรบกวน

อัลเลนแบรดลีย์ 1771-IL สัญญาณดิจิตอลแปลงถูกส่งผ่านบัสแบ็คเพลน PLC-5 ไปยังคอนโทรลเลอร์สำหรับการประมวลผลลอจิกของโปรแกรม โมดูลรองรับรูปแบบการปรับขนาดไบนารีธรรมชาติหรือ BCD ซึ่งอำนวยความสะดวกในการใช้ข้อมูลโดยตรง

แอปพลิเคชันผลิตภัณฑ์

อัลเลนแบรดลีย์ 1771-IL สามารถตรวจสอบความเร็วของสายพานลำเลียงตำแหน่งข้อต่อหุ่นยนต์และโหลดของเครื่องบรรจุภัณฑ์ ฯลฯ เพื่อจุดประสงค์ของการควบคุมอัตโนมัติและการควบคุมกระบวนการผลิตซ้ำ ในอุตสาหกรรมอาหารยาและเคมี

ในอุตสาหกรรมเคมีอาหารและยาอัลเลนแบรดลีย์ 1771-IL สามารถตรวจสอบอุณหภูมิของเครื่องปฏิกรณ์การไหลของท่อความสูงระดับของเหลวและพารามิเตอร์อื่น ๆ เพื่อให้แน่ใจว่ากระบวนการเสถียรภาพ

แรงดันไฟฟ้าอัลเลนแบรดลีย์ 1771-IL และข้อมูลปัจจุบันจากระบบพลังงานหรือสัญญาณความดันจากท่อส่งน้ำมันและก๊าซเพื่อจัดการการกระจายพลังงานและการทำงานของอุปกรณ์

อัลเลนแบรดลีย์ 1771-IL สามารถตรวจสอบระดับ pH และความขุ่นในการบำบัดน้ำหรือความเข้มข้นของมลพิษในการบำบัดก๊าซไอเสียเพื่อให้แน่ใจว่าสอดคล้องกับมาตรฐานการป้องกันสิ่งแวดล้อม
