แบรนด์: อัลเลนแบรดลีย์คำอธิบาย: โมดูลอะแดปเตอร์ I/O ระยะไกลเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นAllen Bradley 1771-ASB คือการเชื่อมต่อโมดูล I/O ระยะไกลกับคอนโทรลเลอร์ที่ตั้งโปรแกรมได้ซึ่งให้ทั้งความสามารถในการส่งและรับ มันมีความสามารถในการรับข้อมูลอนุกรมจากสแกนเนอร์ I/O และแปลงสิ่งเดียวกันเป็นแบบขนานสำหรับการเชื่อมต่อกับโมดูล I/O และแปลงข้อมูลแบบขนานเป็นสแกนเนอร์จากโมดูล I/O เป็นรูปแบบอนุกรม
| ผลิต |
อัลเลนแบรดลีย์ |
| หมายเลขรุ่น |
พ.ศ. 1771-ASB |
| หมายเลขสั่งซื้อ |
พ.ศ. 1771-ASB |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8538900000 |
| มิติ |
12*10*4cm |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
Allen Bradley 1771-ASB เสนออัตราการรับส่งข้อมูลต่าง ๆ ให้สูงสุด 230.4K Baud (ระยะการส่ง 2,500 ฟุต), 115.2k Baud (5,000 ฟุต) และ 57.6k Baud (10,000 ฟุต) และตรงตามข้อกำหนดการสื่อสารระยะไกลในระยะทางที่แตกต่างกัน
อัลเลนแบรดลีย์ 1771-ASB รองรับการแปลงข้อมูลแบบอนุกรมกับคู่ขนานรับข้อมูลอนุกรมจากเครื่องสแกนและแปลงเป็นข้อมูลขนานสำหรับการโต้ตอบกับโมดูล I/O และในทางกลับกัน
Allen Bradley 1771-ASB เหมาะสำหรับอุปกรณ์ประเภท I/O หลายประเภทที่มี 4, 6, 8, 16 และ 32 คะแนนของโมดูล I/O
Allen Bradley 1771-ASB รองรับ 3 โหมดที่อยู่ที่แตกต่างกันรวมถึงโหมด 2-slot, โหมด Shuffle 1-slot และโหมด 1/2-slot เพื่อให้สามารถเลือกโหมดที่เหมาะสมที่สุดที่ระบบให้บริการการจัดการการจัดสรรที่อยู่ I/O

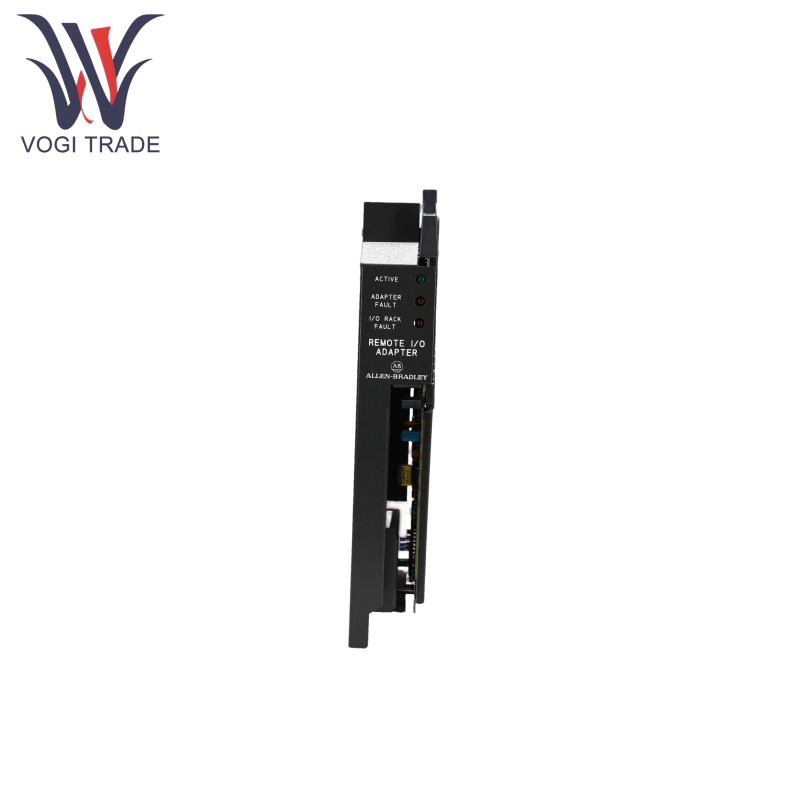

อัลเลนแบรดลีย์ 1771-ASB มาพร้อมกับไฟแสดงตัวบ่งชี้การวินิจฉัยสามตัว- กรีนแอคทีฟ (สถานะการทำงาน), ความผิดปกติของอะแดปเตอร์สีแดง (ความผิดพลาดที่อะแดปเตอร์) และความผิดพลาดของชั้นวาง I/O สีแดง (ความผิดพลาดในชั้นวาง I/O) ซึ่งช่วยให้คุณแก้ไขปัญหาได้ทันที ตรวจสอบการกำหนด I/O โดยอัตโนมัติในการเปิดเครื่องเพื่อให้แน่ใจว่าตำแหน่งการติดตั้งโมดูลที่ถูกต้อง
อัลเลนแบรดลีย์ 1771-ASB สามารถเลือกสแกนสล็อตทั้งหมดหรือสล็อตทั้งหมดยกเว้นช่อง 4 ช่องสุดท้ายประหยัดเวลาการสแกนและพื้นที่ภาพ I/O โดยไม่ส่งผลกระทบต่อการใช้งานสล็อต
อัลเลนแบรดลีย์ 1771-ASB สามารถเลียนแบบอะแดปเตอร์ซีรี่ส์ B เพื่อตอบสนองความต้องการความเร็วในการตอบสนองของสแกนเนอร์เช่น 1771-S4A และ 1771-S4B รองรับการกำหนดค่า I/O เสริม (สำหรับโปรเซสเซอร์ PLC-2 Series) เพื่อเพิ่มความยืดหยุ่นของระบบ
หลักการทำงานผลิตภัณฑ์
อัลเลนแบรดลีย์ 1771-ASB ทำหน้าที่เป็นตัวกลางรับข้อมูลอนุกรมจากเครื่องสแกน I/O แปลงเป็นข้อมูลคู่ขนานและส่งไปยังโมดูล I/O ระยะไกล ในขณะเดียวกันก็อ่านข้อมูลแบบขนานจากโมดูล I/O แปลงเป็นข้อมูลอนุกรมและส่งกลับไปยังเครื่องสแกนซึ่งช่วยให้การสื่อสารระหว่างคอนโทรลเลอร์และรีโมต I/O

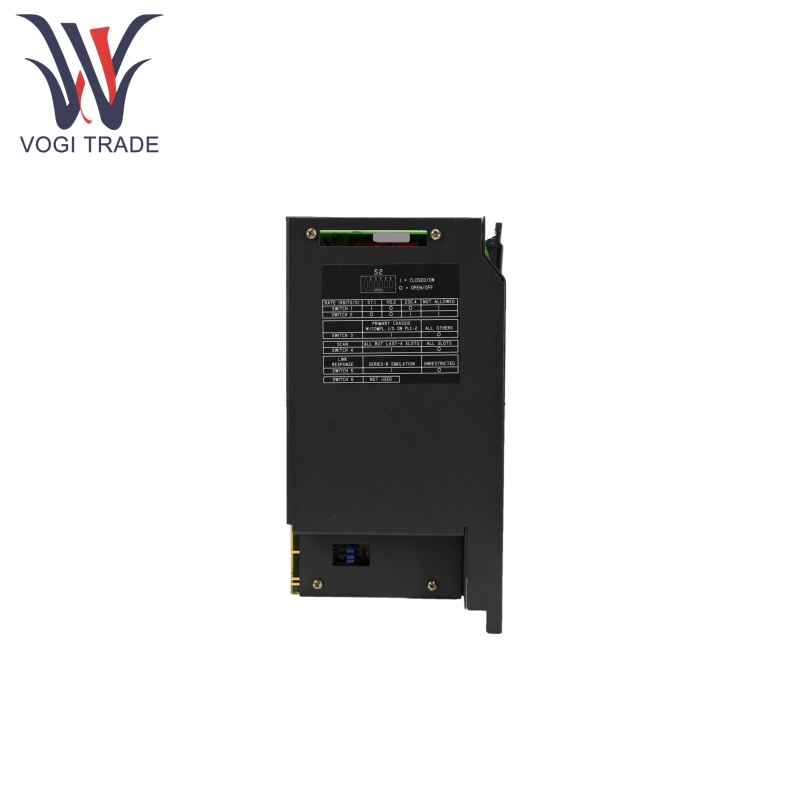

อัลเลนแบรดลีย์ 1771-ASB ตั้งค่าพารามิเตอร์คีย์ผ่านส่วนประกอบสวิตช์ S1 และ S2 รวมถึงหมายเลขแร็ค I/O, หมายเลขกลุ่ม I/O เริ่มต้น, อัตรา baud, โหมดการสแกน (สล็อตเต็ม/ยกเว้น 4 สล็อตสุดท้าย) และโหมดตอบสนองลิงก์
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับอัลเลนแบรดลีย์ 1771-ASB โมดูลอะแดปเตอร์ระยะไกล I/O
| หมวดหมู่พารามิเตอร์ |
รายละเอียด |
| ตำแหน่งโมดูล |
ต้องติดตั้งในช่องซ้ายสุดของแชสซี 1771 I/O |
| ระยะการส่งผ่าน |
2,500 ฟุตที่ 230.4k Baud 5,000 ฟุตที่ 115.2k Baud 10,000 ฟุตที่ 57.6k Baud |
| สายเคเบิลเชื่อมต่อระหว่างกัน |
1770-CD |
| การใช้พลังงาน |
5W (การกระจายพลังงาน) 17.06 BTU/HR (การกระจายความร้อน) |
| Backplane ปัจจุบัน |
1.0A ที่ 5V DC (ต้องรวมอยู่ในข้อกำหนดปัจจุบันทั้งหมดของแชสซี) |
| ตำแหน่งคีย์ |
ตัวเชื่อมต่อบน: ระหว่าง 54 ถึง 56 ตัวเชื่อมต่อล่าง: ระหว่าง 16 ถึง 18 |
| สภาพแวดล้อม |
อุณหภูมิการทำงาน: 0-60 ° C (32-140 ° F) อุณหภูมิการจัดเก็บ: -40-85 ° C (-40-185 ° F) ความชื้น: 5% -95% (ไม่ใช่การระงับ) |
| แขนสายไฟ |
รุ่น 1771-WB, สกรูแรงบิด 7-9 ปอนด์นิ้ว, ตัวนำขนาด 20 AWG (ทองแดงที่ติดอยู่) |
| ตัวต้านทานการเลิกจ้าง |
82Ω (รุ่น 740018-23) หรือ150Ω (รุ่น 1770-XT) |
