แบรนด์: อัลเลนแบรดลีย์คำอธิบาย: โมดูลอินพุตดิจิตอล ACเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นอัลเลนแบรดลีย์ 1769-IA16 ส่วนใหญ่ใช้ในระบบอัตโนมัติอุตสาหกรรมเพื่อรวบรวมสัญญาณดิจิตอล AC 120V การออกแบบขนาดกะทัดรัดรองรับการใช้งานกับตัวควบคุมและอะแดปเตอร์ที่หลากหลายทำให้เหมาะสำหรับความต้องการการรวบรวมสัญญาณในสถานการณ์ควบคุมขนาดเล็กถึงขนาดกลาง
| ผลิต |
อัลเลนแบรดลีย์ |
| หมายเลขรุ่น |
ค.ศ. 1769-Town16 |
| หมายเลขสั่งซื้อ |
ค.ศ. 1769-Town16 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8538900000 |
| มิติ |
12*10*4cm |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
อัลเลนแบรดลีย์ 2312-IA16 รองรับอินพุต AC 120V 160V โดยมี 16 คะแนนจัดกลุ่มเข้าด้วยกันและแบ่งปันเทอร์มินัลทั่วไป (COM) ภายในทำให้การเดินสายง่ายขึ้น
อัลเลนแบรดลีย์ 1769-IA16 มีฟังก์ชั่นการกรองอินพุตในตัวเพื่อยับยั้งทริกเกอร์เท็จที่เกิดจากแรงดันไฟฟ้าชั่วคราวการตีกลับสัมผัสและเสียงไฟฟ้า
Allen Bradley 1769-IA16 ใช้การออกแบบการแยกด้วยแสงแยกวงจรลอจิกออกจากวงจรสนามเพื่อป้องกันโมดูลจากการรบกวนทางไฟฟ้าภายนอกและความเสียหายชั่วคราว

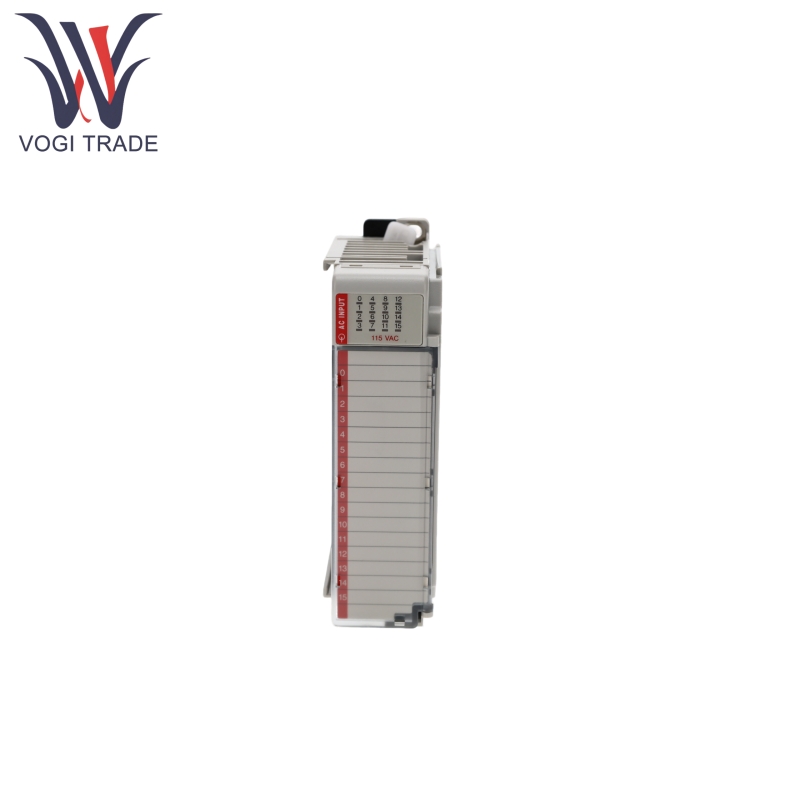

แต่ละจุดอินพุตจะถูกจับคู่กับไฟแสดงสถานะอิสระให้การแสดงผลที่ใช้งานง่ายของสถานะเปิด/ปิดสัญญาณอินพุต บล็อกเทอร์มินัลที่ถอดออกได้มีฝาครอบนิ้วมือที่ปลอดภัยช่วยอำนวยความสะดวกในการเดินสายและการบำรุงรักษา
Allen Bradley 1769-IA16 รองรับการติดตั้งราง DIN หรือการติดตั้งแผง โมดูลจะถูกล็อคกลไกเข้าด้วยกันผ่านโครงสร้างลิ้นและร่องและรถบัสสื่อสารแบบบูรณาการช่วยให้การสื่อสารระหว่างโมดูลผ่านตัวเชื่อมต่อบัสที่ถอดออกได้
หลักการทำงานผลิตภัณฑ์
หลังจากสัญญาณ AC 120V ภายนอกเชื่อมต่อกับเทอร์มินัลอินพุตโมดูลอัลเลนแบรดลีย์ 1769-IA16 ถูกประมวลผลโดยวงจรตัวกรองภายในเพื่อลบเสียงรบกวนและสัญญาณรบกวนชั่วคราว
วงจรการแยกแสงแยกสัญญาณสนามแรงดันสูงจากวงจรลอจิกแรงดันต่ำเพื่อป้องกันการรบกวนหรือความเสียหายต่อคอนโทรลเลอร์
สัญญาณที่ประมวลผลจะถูกแปลงเป็นสัญญาณดิจิตอลโดยวงจรลอจิกภายในส่งไปยังคอนโทรลเลอร์ผ่านบัสการสื่อสารแบบรวมและสถานะอินพุตจะปรากฏขึ้นตามเวลาจริงโดยไฟแสดงสถานะ
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับอัลเลนแบรดลีย์ 1769-IA16 โมดูลอินพุตดิจิตอล AC
ข้อมูลจำเพาะอินพุต: 16 คะแนนอินพุต (16 คะแนน/กลุ่ม, คอมมอนที่เชื่อมต่อภายใน)
ประเภทแรงดันไฟฟ้า: 100/120V AC
ช่วงแรงดันไฟฟ้าในการทำงาน: 79-132V AC, 47-63 Hz
ความล่าช้าในอินพุต: ใน 20 มิลลิวินาทีปิด 20 มิลลิวินาที
Draw ปัจจุบัน: 115 ma @ 5.1v
การกระจายความร้อนสูงสุด: 3.30 W
ลักษณะนอกสถานะ: แรงดันไฟฟ้านอกสถานะสูงสุด: 20V AC, Off-State Current Max: 2.5 Ma
ลักษณะของรัฐ: แรงดันไฟฟ้าในสถานะขั้นต่ำ: 79V AC, On-State ปัจจุบัน Min: 5 Ma (@74V AC), สูงสุด: 12 Ma (@120V AC)
กระแสการไหลเข้า: สูงสุด 250 mA (สามารถ จำกัด ได้ที่ 35 mA โดยการเชื่อมต่อตัวต้านทาน 6.8 kW ในซีรีย์ซึ่งในกรณีนี้แรงดันไฟฟ้าขั้นต่ำในรัฐจะต้องเป็น≥92V AC)
อินพุตอิมพีแดนซ์: 12 kW @ 50 Hz, 10 kW @ 60 Hz
แรงดันไฟฟ้าแยก: จุดอินพุตไปยังบัส: 1517V AC สำหรับ 1S หรือ 2145V DC สำหรับ 1S แรงดันไฟฟ้า 132V AC (ฉนวนกันความร้อนเสริม IEC Class II)
