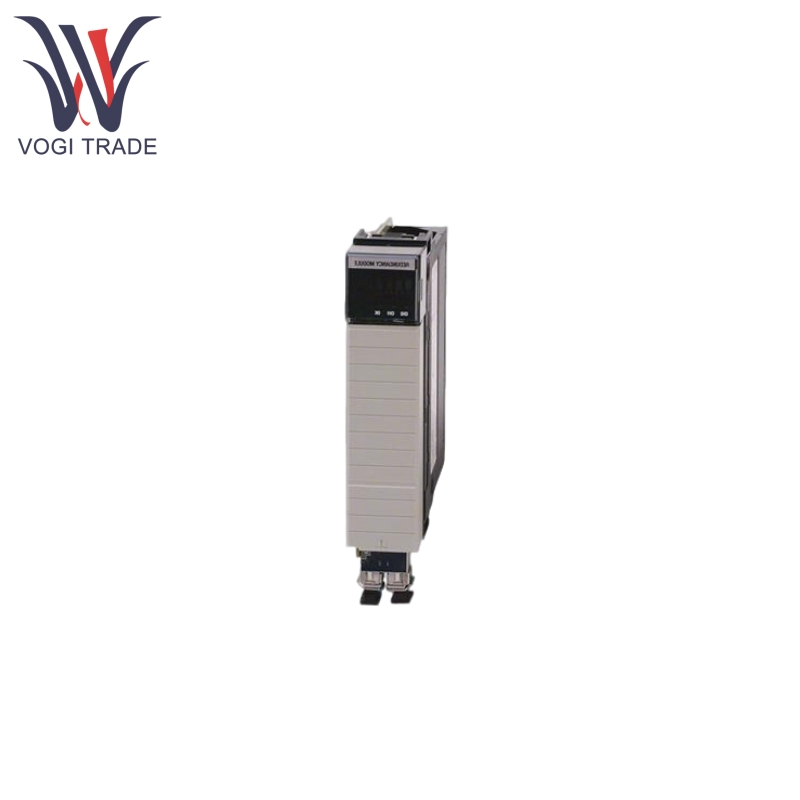

แบรนด์: อัลเลนแบรดลีย์คำอธิบาย: โมดูลความซ้ำซ้อนเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นอัลเลนแบรดลีย์ 1756-RM2K ได้รับการออกแบบมาสำหรับระบบที่ซ้ำซ้อนอุตสาหกรรมฟังก์ชั่นหลักของมันคือการตรวจสอบสถานะการทำงานและการเปลี่ยนสถานะของระบบซ้ำซ้อนโดยการทำงานกับโมดูลซ้ำซ้อนอื่น (ของรุ่นเดียวกัน) สร้างสะพานสื่อสารข้อมูลระหว่างการควบคุมของระบบ
| ผลิต |
อัลเลนแบรดลีย์ |
| หมายเลขรุ่น |
1756 |
| หมายเลขสั่งซื้อ |
1756-RM2K |
| แคตตาล็อก |
คอนทริจิกซ์ |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8537101190 |
| มิติ |
14*8*4 ซม. |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
อัลเลนแบรดลีย์ 1756-RM2K สร้างการเชื่อมโยงการสื่อสารไฟเบอร์ออปติกระหว่างแชสซีสองตัวควบคุมสำหรับการซิงโครไนซ์สถานะและการแลกเปลี่ยนข้อมูลระหว่างคอนโทรลเลอร์โมดูล I/O และโมดูลการสื่อสาร
Allen Bradley 1756-RM2K รองรับการเชื่อมต่อแบบ dual-channel (CH1 และ CH2) ช่วยให้สื่อซ้ำซ้อนผ่านสายเคเบิลใยแก้วนำแสงซ้ำซ้อนและลดความเสี่ยงของการหยุดทำงานของระบบเนื่องจากสายเคเบิลล้มเหลวเพียงครั้งเดียว
อัลเลนแบรดลีย์ 1756-RM2K มีการเคลือบที่สอดคล้องกันซึ่งผ่าน ASTM B845-97 วิธีการทดสอบเร่งความเร็ว (การเปิดรับ 20 วัน), สอดคล้องกับ ANSI/ISA 71.04-2013 ระดับ G3 และ COFCERINENTS COLOSIVE ไมครอน/ปี)
Allen Bradley 1756-RM2K มีตัวบ่งชี้สถานะในตัวที่แสดงสถานะการทำงานของโมดูล (เช่นการสื่อสารปกติผิดพลาด ฯลฯ )
อัลเลนแบรดลีย์ 1756-RM2K สามารถตรวจสอบความเข้ากันได้ของโมดูลโดยอัตโนมัติในแชสซีซ้ำซ้อน (ฮาร์ดแวร์และเฟิร์มแวร์ต้องเหมือนกัน) หากมีโมดูลที่เข้ากันไม่ได้มันจะป้องกันการรับรองความซ้ำซ้อนและการดำเนินการอื่น ๆ
อัลเลนแบรดลีย์ 1756-RM2K รองรับการปลั๊กร้อน (RIUP) แต่เมื่อทำงานในพื้นที่อันตรายจำเป็นต้องตัดการเชื่อมต่อพลังงานหรือยืนยันความปลอดภัยของพื้นที่ก่อนเพื่อหลีกเลี่ยงการเกิดขึ้นและก่อให้เกิดการระเบิด พอร์ตไฟเบอร์ออปติกเป็นผลิตภัณฑ์เลเซอร์ระดับ 1 และควรหลีกเลี่ยงการตรวจสอบด้วยสายตาโดยตรงเพื่อป้องกันความเสียหายของดวงตา
ผลิตภัณฑ์โดยใช้หลักการ
อัลเลนแบรดลีย์ 1756-RM2K ใช้เป็นคู่ติดตั้งในสล็อตเดียวกันในแชสซีควบคุมซ้ำซ้อนสองตัวและเชื่อมต่อผ่านสายเคเบิลไฟเบอร์ออปติก (เช่นซีรี่ส์ 1756-RMCX) เพื่อสร้างลิงค์การซิงโครไนซ์ข้อมูลหลัก
อัลเลนแบรดลีย์ 1756-RM2K ส่งข้อมูลการควบคุมข้อมูลสถานะและพารามิเตอร์การกำหนดค่าแบบเรียลไทม์เพื่อให้มั่นใจว่าตัวควบคุมโมดูล I/O และโมดูลการสื่อสารในแชสซีหลักและแชสซีทาสทำงานในสถานะเดียวกัน
เมื่อแชสซีหลักล้มเหลวอัลเลนแบรดลีย์ 1756-RM2K สามารถกระตุ้นกลไกการสลับผ่านสถานะการตรวจสอบและแชสซีทาสจะเข้าควบคุมการควบคุมอย่างราบรื่นเพื่อหลีกเลี่ยงการหยุดชะงักของระบบ
อัลเลนแบรดลีย์ 1756-RM2K จำเป็นต้องรักษาฝาครอบป้องกันพอร์ตที่ไม่ได้ใช้ไว้เพื่อรักษาระดับความต้านทานการกัดกร่อน สายเคเบิลใยแก้วนำแสงจะต้องได้รับการปกป้องจากการดัดอย่างรุนแรงการตัดหรือการเสียดสีและกำหนดเส้นทางแยกต่างหากสำหรับการเดินสายแบบสองช่องเพื่อลดความเสี่ยงของความเสียหายพร้อมกัน พื้นที่อันตรายจะต้องถูกขับเคลื่อนหรือพื้นที่จะต้องได้รับการยืนยันอย่างปลอดภัยก่อนการดำเนินการและห้ามใช้ในระหว่างการเสียบร้อนและถอดปลั๊ก
พารามิเตอร์ผลิตภัณฑ์
ด้านล่างนี้เป็นข้อมูลจำเพาะรายละเอียดของ Allen Bradley 1756-RM2K
| พารามิเตอร์ |
รายละเอียด |
| ประเภทตัวเชื่อมต่อ |
LC-type (ไฟเบอร์ออปติก) สำหรับการเชื่อมต่อไฟเบอร์โหมดเดี่ยว |
| ประเภทสายเคเบิล |
สายไฟเบอร์โหมดเดียว 8.5/125 μm |
| จำนวนช่อง |
1 ช่องสัญญาณ (รวมถึงการส่งและรับเส้นใย) รองรับการเชื่อมต่อซ้ำซ้อนสองช่องทาง |
| ระยะส่งสูงสุด |
10 กม. (10,000 ม.) |
| อัตราการส่ง |
1,000 Mbps (Gigabit Ethernet) |
| ความยาวคลื่น |
1310 nm |
| ตัวรับส่งสัญญาณ SFP |
เครื่องรับส่งสัญญาณอัตโนมัติ Rockwell Standard PN-91972 เข้ากันได้กับ 1,000Base-LX Standard |
| อุณหภูมิการทำงาน |
0 … 60 ° C (32 … 140 ° F) |
| อุณหภูมิที่ไม่ทำงาน |
-40 …+85 ° C (-40 …+185 ° F, อ้างอิงถึงโมดูลชุดเดียวกัน) |
| การใช้พลังงาน |
1.16 A ที่ 5.1V DC; 3.4 mA ที่ 24V DC |
| รหัสอุณหภูมิ |
T4 (เหมาะสำหรับการจำแนกอุณหภูมิตำแหน่งที่เป็นอันตราย) |
