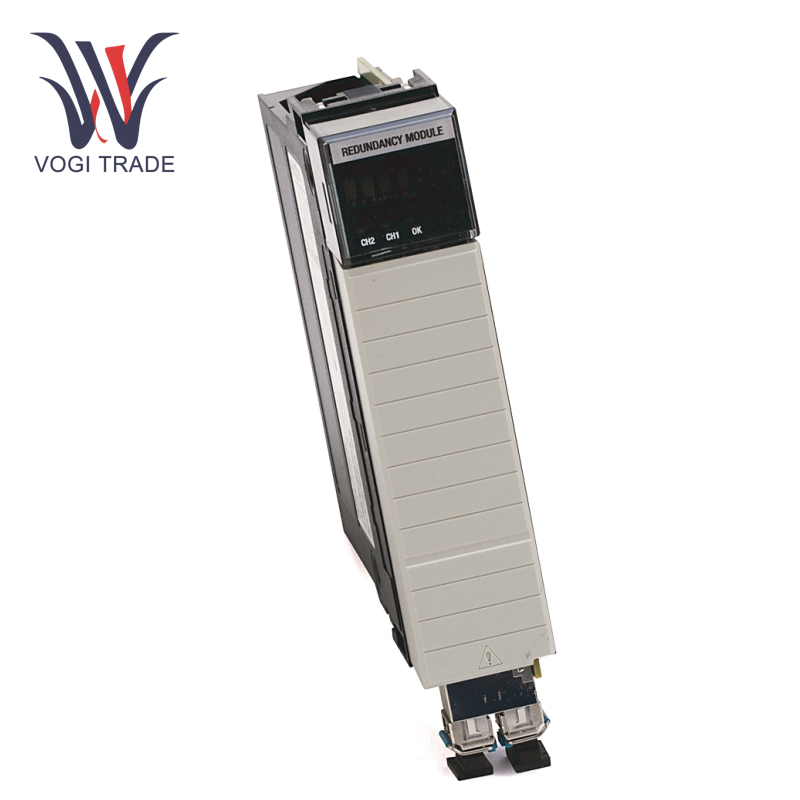

แบรนด์: อัลเลนแบรดลีย์คำอธิบาย: โมดูลปรับปรุงความซ้ำซ้อนเงื่อนไข: ใหม่รับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 6ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นAllen Bradley 1756-RM2 เป็นโมดูลความซ้ำซ้อนหลักของซีรี่ส์ควบคุมของ Rockwell Automation ฟังก์ชั่นหลักของมันคือการเปลี่ยนการสลับแบบไม่หยุดยั้งผ่านสถาปัตยกรรมสแตนด์บายร้อนคู่แบบ dual-controller เพื่อให้มั่นใจว่าระบบจะเปลี่ยนเป็นชั้นวางสำรองได้อย่างรวดเร็ว (เวลาสลับ≤ 50 ms) ในกรณีที่ความล้มเหลวในการหลีกเลี่ยงการหยุดชะงัก
| ผลิต |
อัลเลนแบรดลีย์ |
| หมายเลขรุ่น |
1756-RM2 |
| ประเทศต้นกำเนิด |
ประเทศสหรัฐอเมริกา |
| รหัส HS |
8538900000 |
| มิติ |
25*20*6 ซม. |
| มิติการบรรจุ |
30*20*10 ซม. |
| น้ำหนัก |
1 กิโลกรัม |
แรงดันไฟฟ้าอินพุต: 5.1V DC (ปัจจุบัน 1.16a) / 24V DC (ปัจจุบัน 3.4ma)
การใช้พลังงาน: 6W (สูงสุด)
การกระจายความร้อน: 21 Btu/ชั่วโมง
แรงดันไฟฟ้าแยก: 30V ต่อเนื่อง
อุณหภูมิการทำงาน: 0 ~ 60 ℃
สายเคเบิลที่ตรงกัน: 1756-RMC1 (1M), RMC3 (3M), RMC10 (10m)
คุณสมบัติและหลักการที่ใช้งานได้
สถาปัตยกรรมที่ซ้ำซ้อน: Allen Bradley 1756-RM2 รองรับการทำงานแบบซิงโครนัสคอนโทรลเลอร์คู่เชื่อมต่อชั้นวางหลักและสแตนด์บายผ่านสายเคเบิลใยแก้วนำแสงซีรีส์ 1756-RMC เพื่อให้แน่ใจว่าการซิงโครไนซ์ข้อมูลแบบเรียลไทม์
กลไกการสลับ: เมื่อคอนโทรลเลอร์หลักล้มเหลวเครื่องสแตนด์บายจะควบคุมการควบคุมภายใน≤10 ms และเวลาการสแกนล่าช้าประมาณ 10 มิลลิวินาทีในช่วงเวลาเพื่อให้แน่ใจว่าการทำงานอย่างต่อเนื่อง
การวินิจฉัยที่ไม่แทรกแซง: Allen Bradley 1756-RM2 สนับสนุนการวินิจฉัยออนไลน์และการแก้ไขปัญหาไม่ส่งผลกระทบต่อการทำงานของระบบ
การแยกฮาร์ดแวร์: โมดูลซ้ำซ้อนนั้นใช้พลังงานอย่างอิสระเพื่อป้องกันการแพร่กระจายของความล้มเหลวจุดเดียว
เครื่องมือการกำหนดค่า: ใช้เครื่องมือกำหนดค่าโมดูล RSLINX คลาสสิกและความซ้ำซ้อน (RMCT) เพื่อกำหนดค่าพารามิเตอร์ความซ้ำซ้อนและรองรับการตั้งค่าโหมดการซิงโครไนซ์อัตโนมัติ
กรณีการกำหนดค่าทั่วไป
ระบบซ้ำซ้อนแบบคู่ต้องรวม:
2 แชสซี Controllogix ของรุ่นเดียวกัน (เช่น 1756-A4)
2 1756-L7X Series Controllers (เช่น 1756-L73)
2 1756-EN2TR ETHERNET โมดูล (สำหรับการสื่อสารที่ใช้งานและสแตนด์บาย)
อัลเลนแบรดลีย์ 1756-RM2 รองรับโปรโตคอล Ethernet/IP และ Controlnet Dual โปรโตคอลได้รับการซิงโครไนซ์ความเร็วสูง (สูงสุด 1,000 Mbps) ผ่านการสื่อสารด้วยใยแก้วนำแสงและใช้การออกแบบที่ซ้ำซ้อนโดยไม่ต้องล้มเหลวเพียงจุดเดียว เหมาะสำหรับสาขาเช่นปิโตรเลียมอุตสาหกรรมเคมีและพลังงานที่ต้องการความมั่นคงของระบบที่สูงมาก
