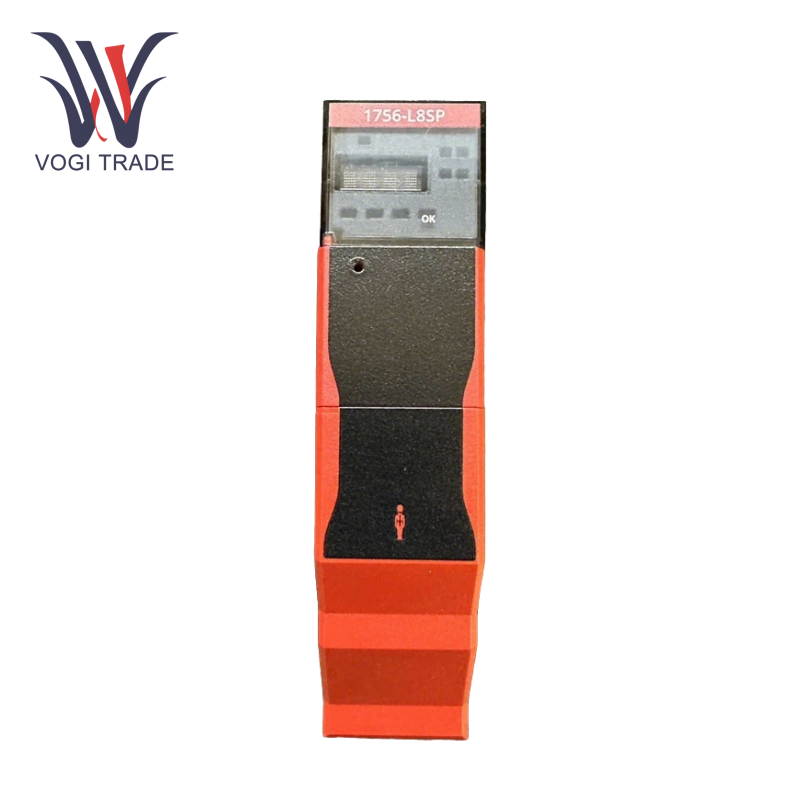

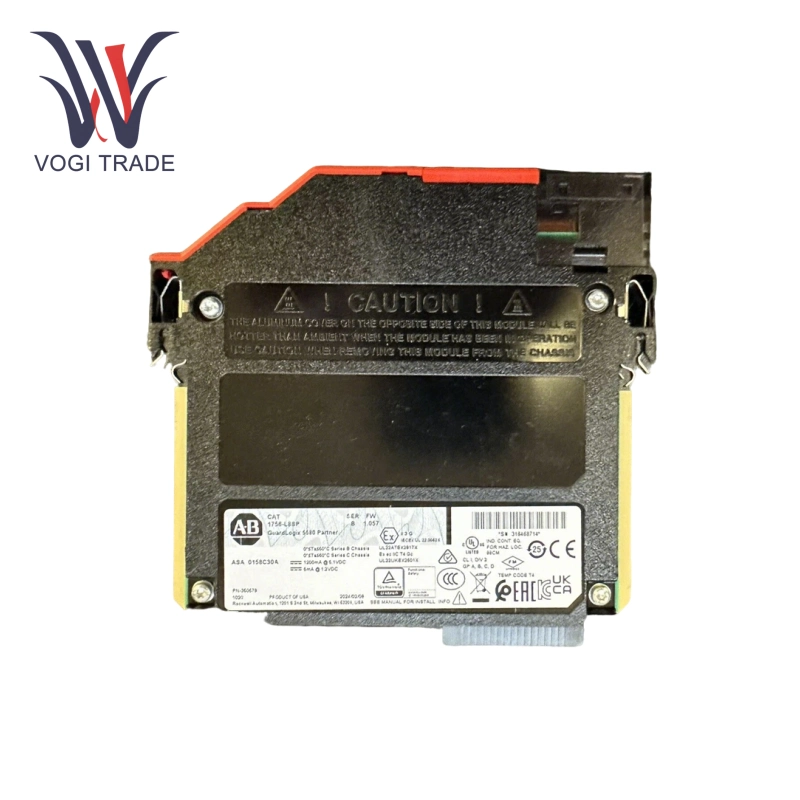

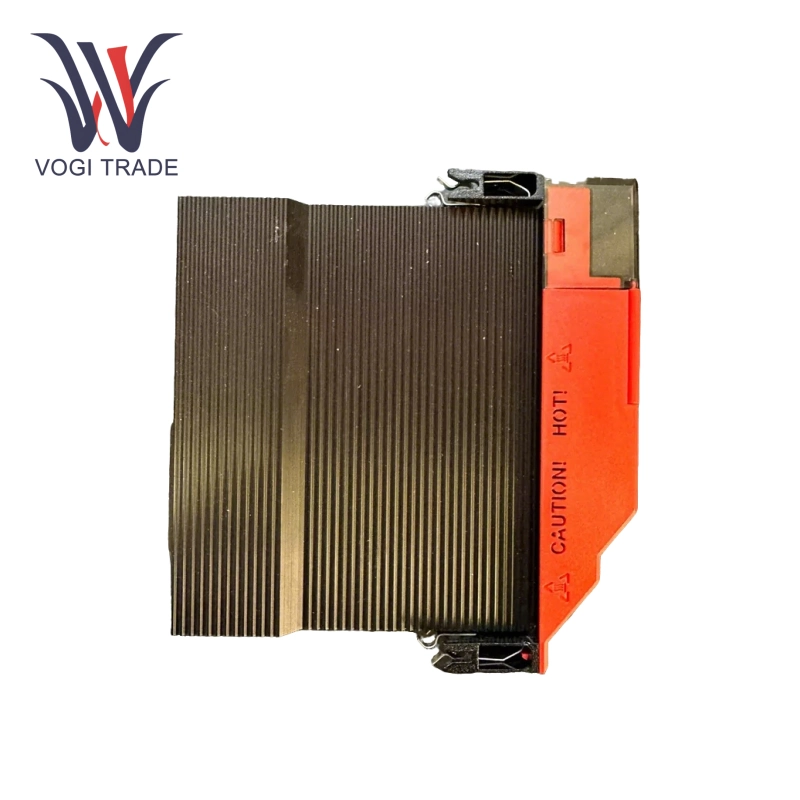

Allen Bradley 1756-L8SP

ประเภทโปรเซสเซอร์: Dual-core arm cortex-A9, ความถี่หลัก 1.0 GHz

ความจุหน่วยความจำ: 4 MB SRAM, 512 MB DDR3

ที่เก็บข้อมูลที่ไม่ระเหย: หน่วยความจำแฟลช 2 GB

วงจรการสแกน: รองรับการสแกนตรรกะความเร็วสูงขั้นต่ำ 0.5 มิลลิวินาที

คะแนน I/O สูงสุดในท้องถิ่น: 256 คะแนน (

อินเทอร์เฟซการสื่อสาร: พอร์ต Ethernet Dual Gigabit (สนับสนุน Ethernet/IP, CIP SYNC Protocol)

อินพุตพลังงานคู่: 24V DC

อุณหภูมิการทำงาน: -20 ° C ถึง +60 ° C

วิธีการใช้งานและหลักการ

การติดตั้งฮาร์ดแวร์: Allen Bradley 1756-L8SP ติดตั้งผ่านแบ็คเพลน 1756 รองรับ 4, 7, 10, 13 หรือ 17 ชั้นวางช่อง โมดูลคอนโทรลเลอร์คู่จะต้องติดตั้งสำหรับการกำหนดค่าซ้ำซ้อนและการซิงโครไนซ์ข้อมูลทำได้ผ่านโมดูลการซิงโครไนซ์ 1756-SRM

การเชื่อมต่อพลังงานและการสื่อสาร: อัลเลนแบรดลีย์ 1756-L8SP สนับสนุนแหล่งจ่ายไฟซ้ำซ้อนและต้องใช้แหล่งจ่ายไฟ 24V DC (ช่วงความผันผวน± 10%) พอร์ตอีเธอร์เน็ตรองรับทอพอโลยีแหวนหรือดาวและสามารถเชื่อมต่อผ่านสตูดิโอ 5000 กำหนดค่าที่อยู่ IP และพารามิเตอร์เครือข่าย

การเขียนโปรแกรมและการกำหนดค่า: ใช้ซอฟต์แวร์ STUDIO 5000 Logix Designer สำหรับการเขียนโปรแกรม, รองรับตรรกะบันได, ข้อความที่มีโครงสร้าง (ST) และฟังก์ชั่นบล็อก (FBD) ภาษา รองรับการแก้ไขและดาวน์โหลดออนไลน์และสามารถอัปเดตโปรแกรมโดยไม่หยุด

ผลิตภัณฑ์สนับสนุนที่เข้ากันได้

โมดูล I/O

ปริมาณดิจิตอล: 1756-IB16 (อินพุต 16 จุด), 1756-OB16 (เอาต์พุต 16 จุด)

ปริมาณอะนาล็อก: 1756-IF8 (อินพุต 8 ช่อง), 1756-of8 (เอาต์พุต 8 ช่อง)

โมดูลความปลอดภัย: 1756-IB16S (อินพุตความปลอดภัย), 1756-OB16S (เอาต์พุตความปลอดภัย)

โมดูลการสื่อสาร

1756-EN2T (อีเธอร์เน็ตพอร์ตคู่/IP)

1756-CNB (การสื่อสารการควบคุม)

เครื่องมือซอฟต์แวร์

Studio 5000 Logix Designer (การเขียนโปรแกรม)

FactoryTalk View SE (การกำหนดค่า HMI)

ส่วนประกอบซ้ำซ้อน

1756-SRM (โมดูลการซิงโครไนซ์ซ้ำซ้อน)

1756-RM2 (โมดูลการขยายตัวของแร็คซ้ำซ้อน)

การรวมบุคคลที่สาม

Prosoft MVI56-GEC (สื่อสารกับ Siemens Profibus)

Anybus X-Gateway (รองรับการแปลงโปรโตคอล Modbus TCP/RTU)
