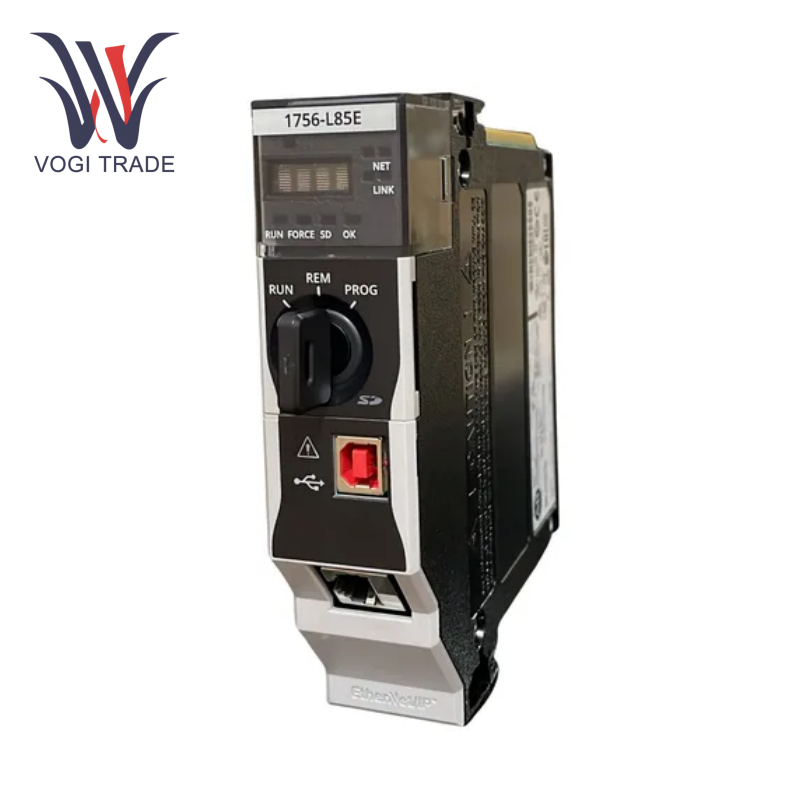

Allen Bradley 1756-L85E

พารามิเตอร์ทางเทคนิค

อุณหภูมิการทำงาน: 0 ° C ถึง 60 ° C (32 ° F ถึง 140 ° F)

ความชื้น: 5% ถึง 95% (ไม่ใช่การระงับ)

การสั่นสะเทือน/ช็อต: การสั่นสะเทือน 2G (10-500 Hz), ช็อต 30 กรัม

ช่วงแรงดันไฟฟ้า: 12-24 V DC (จำเป็นต้องจับคู่โมดูลพลังงานแชสซีเช่น 1756-PA75)

การใช้พลังงาน: ประมาณ 2.5 W (800 Ma ที่ 5.1 V DC)

หน่วยความจำโปรแกรมผู้ใช้: 20 MB (งานมาตรฐาน)

หน่วยความจำโปรแกรมความปลอดภัย: 6 MB (งานด้านความปลอดภัยเฉพาะ)

ที่เก็บข้อมูลเพิ่มเติม: รองรับการ์ด SD 2 GB (ไม่ระเหย)

Ethernet: 1 1 Gbps Ethernet/IP Port รองรับ 250 โหนด

USB: 1 พอร์ต USB 2.0 (ความเร็วเต็ม 12 Mbps)

การสนับสนุนโปรโตคอล: Ethernet/IP, Controlnet, DeviceNet (ตัวเลือกการสื่อสารด้านความปลอดภัย)

การควบคุมการเคลื่อนไหว: รองรับอินเตอร์เฟส SerCOS ผ่าน Ethernet/IP สำหรับการควบคุมการเคลื่อนไหวแบบรวม

ภารกิจด้านความปลอดภัย: สนับสนุนงานความปลอดภัยอิสระ 1 งานการเขียนโปรแกรมแผนภาพบันไดเท่านั้น

การสื่อสารความปลอดภัย: การส่งข้อมูลแท็กความปลอดภัยและการควบคุม I/O ความปลอดภัยผ่าน Ethernet/IP

คุณสมบัติ

ความเข้ากันได้แบบหลายโปรโตคอล: อัลเลนแบรดลีย์ 1756-L85E รองรับโปรโตคอลอุตสาหกรรมกระแสหลักเช่นอีเธอร์เน็ต/IP, DeviceNet, Controlnet, Synchlink และสามารถรวมเครือข่ายอุปกรณ์ของบุคคลที่สาม (เช่น Profibus, Modbus)

อินเทอร์เฟซ SerCOS แบบฝังตัวขับเคลื่อนระบบเซอร์โวโดยตรงและทำให้สถาปัตยกรรมการควบคุมการเคลื่อนไหวหลายแกนง่ายขึ้น

ภาษาการเขียนโปรแกรม: Allen Bradley 1756-L85E รองรับ IEC 61131-3 ไดอะแกรมบันไดมาตรฐาน (LD), ข้อความที่มีโครงสร้าง (ST), ฟังก์ชั่นบล็อกไดอะแกรม (FBD) และแผนภูมิฟังก์ชั่นตามลำดับ (SFC);

สภาพแวดล้อมการพัฒนา: ขึ้นอยู่กับ Studio 5000 Logix Designer (V32 และสูงกว่า) รองรับการกำหนดที่อยู่ฉลากและการใช้รหัสแบบแยกส่วน

การออกแบบความพร้อมใช้งานสูง: โมดูล 1756-RM2 เป็นตัวเลือกสามารถบรรลุความซ้ำซ้อนแบบคู่คอนโทรลเลอร์คู่และรองรับการสลับปราศจากการรบกวน โมดูลการจัดเก็บพลังงานในตัวสามารถรักษาข้อมูลได้โดยไม่ต้องแบตเตอรี่ลดค่าใช้จ่ายในการบำรุงรักษา
