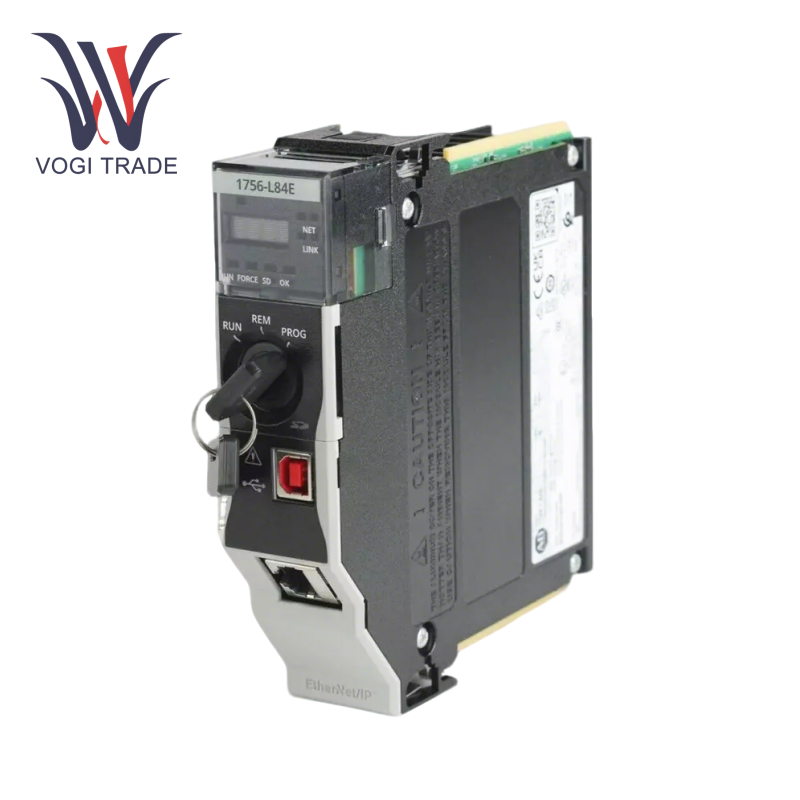

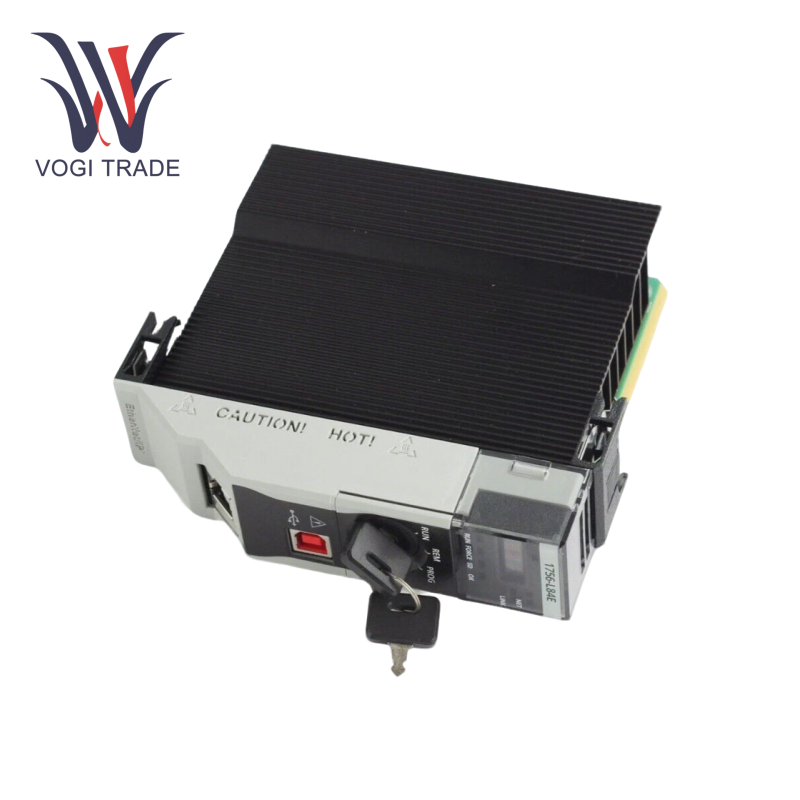

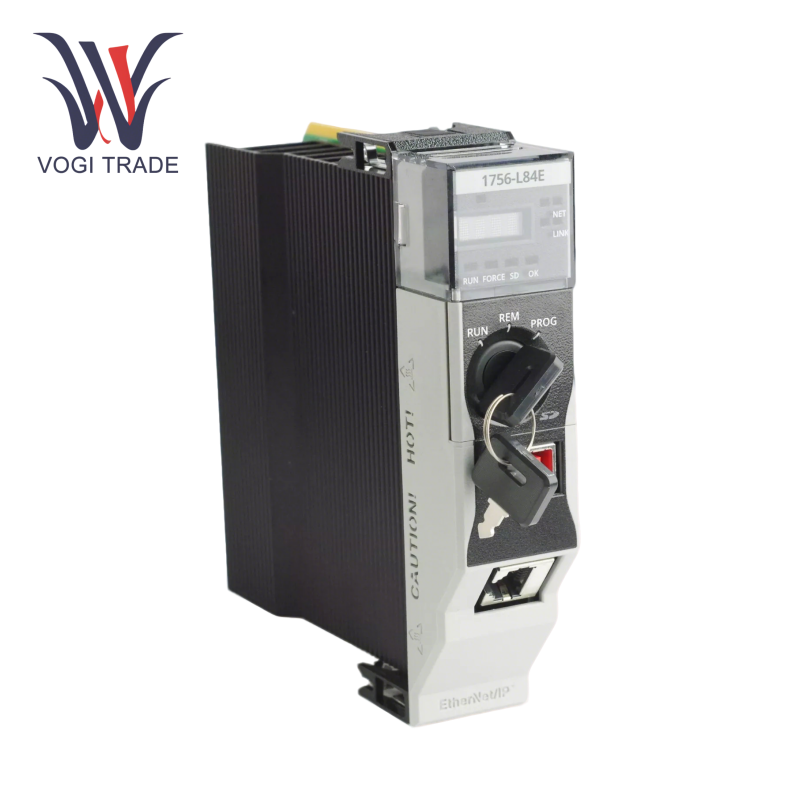

Allen Bradley 1756-L84E

ข้อกำหนดทางเทคนิค

โปรเซสเซอร์: Logix5580

หน่วยความจำผู้ใช้: หน่วยความจำโปรแกรม 20MB รองรับด้วยการ์ด 2GB SD

ความจุ I/O ดิจิตอลสูงสุด: 128,000 คะแนน (อินพุต/เอาท์พุทแบบไม่ต่อเนื่อง)

ความจุ I/O แบบอะนาล็อกสูงสุด: 4,000 คะแนน (อินพุต/เอาต์พุตแบบอะนาล็อก)

การขยายแบ็คเพลน: รองรับโมดูล I/O ซีรี่ส์ 1756 ซึ่งขยายผ่าน Frame Controllogix

อินพุตพลังงาน: 24V DC (ขับเคลื่อนโดย backplane)

การบริโภคปัจจุบัน: 5ma@1.2V DC (แหล่งจ่ายไฟลอจิก) 1.2A@5.1V DC (แหล่งจ่ายไฟแบ็คเพลน)

การใช้พลังงาน: 6.2W, การกระจายความร้อน 21.2 BTU/ชั่วโมง

วิธีการติดตั้ง: 1756 Series Frame Slot การติดตั้ง

อุณหภูมิการทำงาน: 0 ° C ถึง 60 ° C (32 ° F ถึง 140 ° F)

ความชื้น: 5% ถึง 95% (ไม่ใช่การระงับ)

หมายเหตุ

รุ่นทางเลือก: 1756-L85E (หน่วยความจำที่สูงขึ้น, 40MB) หรือ 1756-L83E (หน่วยความจำ 10MB)

คุณสมบัติ

ความเข้ากันได้แบบหลายโปรโตคอล: อัลเลนแบรดลีย์ 1756-L84E รองรับโปรโตคอลอุตสาหกรรมกระแสหลักเช่น Ethernet/IP, Controlnet, Devicenet, Data Highway Plus และเข้ากันได้กับอุปกรณ์เครือข่ายบุคคลที่สาม

อินเทอร์เฟซ SerCOS แบบรวมสามารถควบคุมระบบไดรฟ์เซอร์โวได้โดยตรงทำให้สถาปัตยกรรมควบคุมการเคลื่อนไหวง่ายขึ้น

ความยืดหยุ่นในการเขียนโปรแกรม: Allen Bradley 1756-L84E รองรับสี่ภาษาการเขียนโปรแกรม: ไดอะแกรมบันได (LAD), ข้อความที่มีโครงสร้าง (ST), ฟังก์ชั่นบล็อกไดอะแกรม (FBD) และแผนภูมิฟังก์ชั่นตามลำดับ (SFC)

การควบคุมและการวินิจฉัยแบบเรียลไทม์: โหมดการสื่อสารผู้ผลิต/ผู้บริโภคช่วยให้มั่นใจได้ถึงความแม่นยำในการซิงโครไนซ์ข้อมูลและเหมาะสำหรับการควบคุมสายการผลิตความเร็วสูง การ์ด SD จะบันทึกข้อมูลการวินิจฉัยข้อผิดพลาดโดยอัตโนมัติสำหรับการแก้ไขปัญหาอย่างรวดเร็ว
