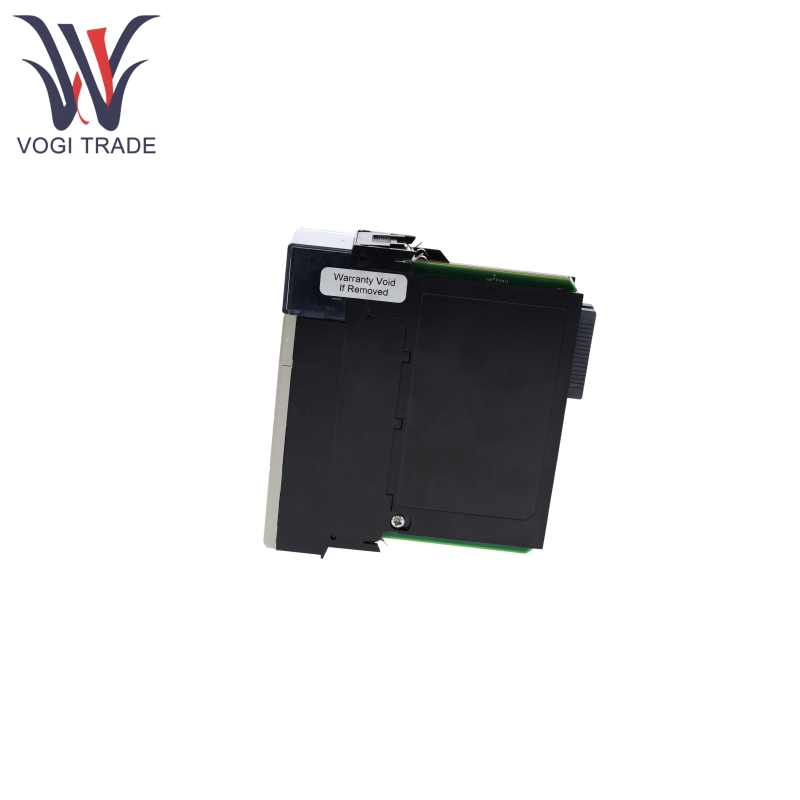

Allen Bradley 1756-L63

คุณสมบัติของผลิตภัณฑ์

อัลเลนแบรดลีย์ 1756-L63 รองรับโหมดการทำงานเช่น PROG, RUN และ REM ซึ่งสามารถสลับผ่านสวิตช์คีย์หรือซอฟต์แวร์ RSLOGIX 5000 เพื่อตอบสนองความต้องการของการเขียนโปรแกรมการดีบักและสถานการณ์การทำงานอัตโนมัติ

อัลเลนแบรดลีย์ 1756-L63 รองรับ 1784-CF64/128 การขยายการ์ด CompactFlash เกรดอุตสาหกรรมสำหรับการจัดเก็บโปรแกรมและข้อมูล วิธีการติดตั้งสำหรับซีรี่ส์ A และ Series B แตกต่างกัน (Series B ต้องการการรักษาความปลอดภัยผ่านสลัก)

Allen Bradley 1756-L63 สามารถอัปเดตเฟิร์มแวร์ผ่านซอฟต์แวร์ Controlflash ซึ่งจะต้องเข้ากันได้กับซอฟต์แวร์ RSLOGIX 5000

อัลเลนแบรดลีย์ 1756-L63 รองรับการติดตั้ง/การกำจัดในขณะที่แชสซีถูกขับเคลื่อน แต่ต้องตัดการเชื่อมต่อในสภาพแวดล้อมที่เป็นอันตราย (เพื่อป้องกันการเกิดและการระเบิด)

อัลเลนแบรดลีย์ 1756-L63 มีความเข้ากันได้กับแม่เหล็กไฟฟ้าที่แข็งแกร่ง (EMC) ซึ่งสอดคล้องกับ CISPR 11 กลุ่ม 1, มาตรฐาน Class A และสามารถทนต่อการรบกวนจากกระแสไฟฟ้าคงที่ความถี่วิทยุ ฯลฯ

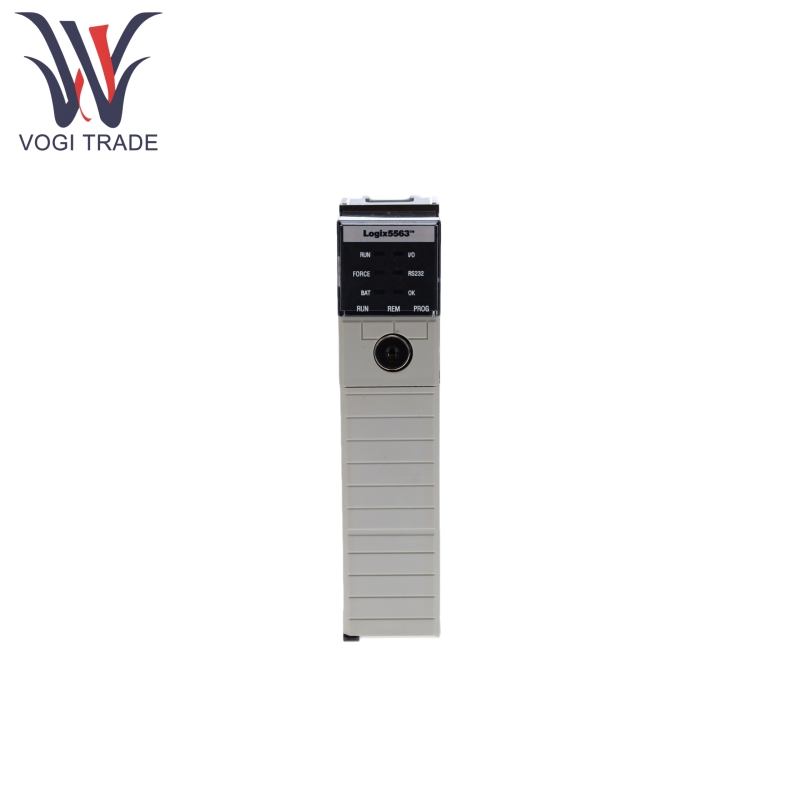

Allen Bradley 1756-L63 ให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับสถานะการปฏิบัติงานผ่านไฟแสดงสถานะหลายตัว (Run, I/O, Force, RS232, BAT, OK) ตัวอย่างเช่น:

ไฟรันเปิดอยู่ซึ่งระบุว่าอุปกรณ์อยู่ในโหมดเรียกใช้

แสงตกลงกะพริบเป็นสีแดงซึ่งบ่งบอกถึงการอัปเดตเฟิร์มแวร์

ไฟค้างคาวเป็นสีแดงแสดงว่ากำลังแบตเตอรี่ต่ำหรือไม่มีการติดตั้งแบตเตอรี่

หลักการทำงานผลิตภัณฑ์

Allen Bradley 1756-L63 เชื่อมต่อกับโมดูล I/O ผ่านบัสแบ็คเพลนและรับสัญญาณอินพุตจากเซ็นเซอร์เครื่องมือ

มันรันโปรแกรมผู้ใช้ที่เขียนในซอฟต์แวร์ RSLOGIX 5000 เพื่อประมวลผลสัญญาณอินพุต

มันส่งคำสั่งควบคุมไปยังแอคทูเอเตอร์ตามผลลัพธ์ของการคำนวณ

โปรแกรมและข้อมูลที่สำคัญสามารถเก็บไว้ในการ์ด CompactFlash หรือในหน่วยความจำและแบตเตอรี่ (1756-BA1/BA2) ใช้ในการจัดเก็บข้อมูลชั่วคราวในกรณีที่เกิดความล้มเหลว

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับ Allen Bradley 1756-L63

หน่วยความจำ:

ข้อมูลและหน่วยความจำลอจิก: 8 MB

หน่วยความจำ I/O: ใช้สำหรับการจัดเก็บแท็ก I/O, ข้อมูลการสื่อสาร ฯลฯ (ไม่ได้ระบุทีละรายการอ้างอิงถึงลักษณะของซีรีส์)

แหล่งจ่ายไฟและการใช้พลังงาน:

Backplane Current: 5.1V DC (ค่าเฉพาะที่ไม่ได้ระบุเป็นรายบุคคลอ้างถึงระดับเฉลี่ยของซีรีส์)

การกระจายพลังงาน: ประมาณ 5.6-5.7 W

การกระจายความร้อน: ประมาณ 19.1-19.4 BTU/ชม.

ความสามารถในการปรับตัวด้านสิ่งแวดล้อม:

อุณหภูมิการทำงาน: 0-60 ° C (32-140 ° F)

อุณหภูมิการจัดเก็บ: -40-85 ° C (-40-185 ° F)

ความชื้นสัมพัทธ์: 5-95% (ไม่ใช่การระงับ)

การสั่นสะเทือน: 2 G @ 10-500 Hz (IEC 60068-2-6)

ช็อต (ปฏิบัติการ / ไม่ทำงาน): 30 กรัม / 50 กรัม (IEC 60068-2-27)

ความเข้ากันได้กับแม่เหล็กไฟฟ้า:

ESD Immunity: 6 kV สัมผัสการสัมผัส, 8 kV air discharge (IEC 61000-4-2)

ภูมิคุ้มกันที่รังสี: 10 V/m (80-2000 MHz, IEC 61000-4-3)

ข้อกำหนดของเฟิร์มแวร์:

ซีรี่ส์ A: 10.x หรือใหม่กว่าโดยไม่มีการ์ด CF; 11.x หรือใหม่กว่าด้วยการ์ด CF

ซีรี่ส์ B: 13.40 หรือใหม่กว่า
