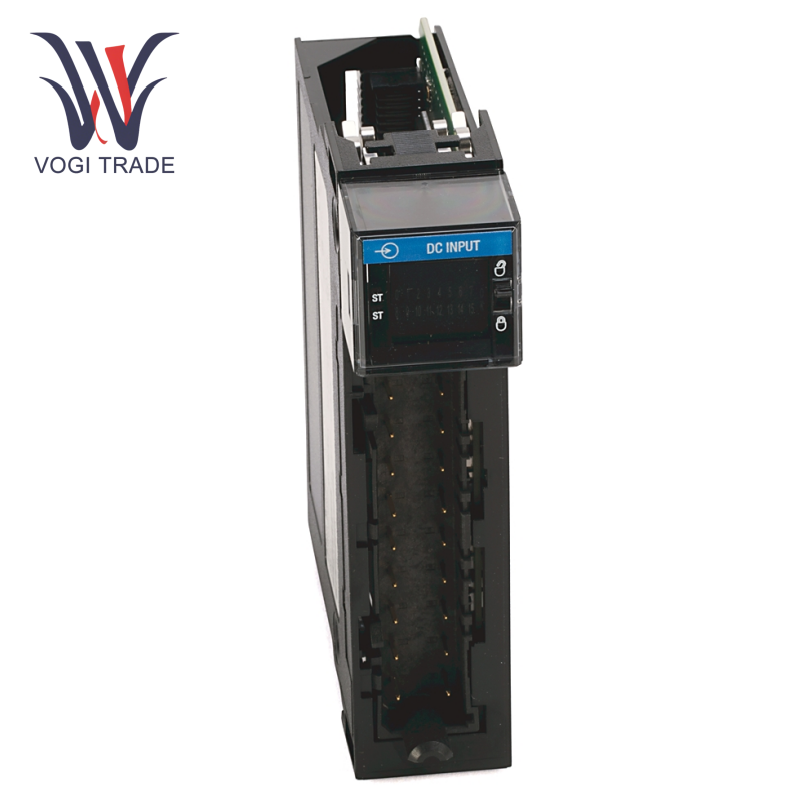

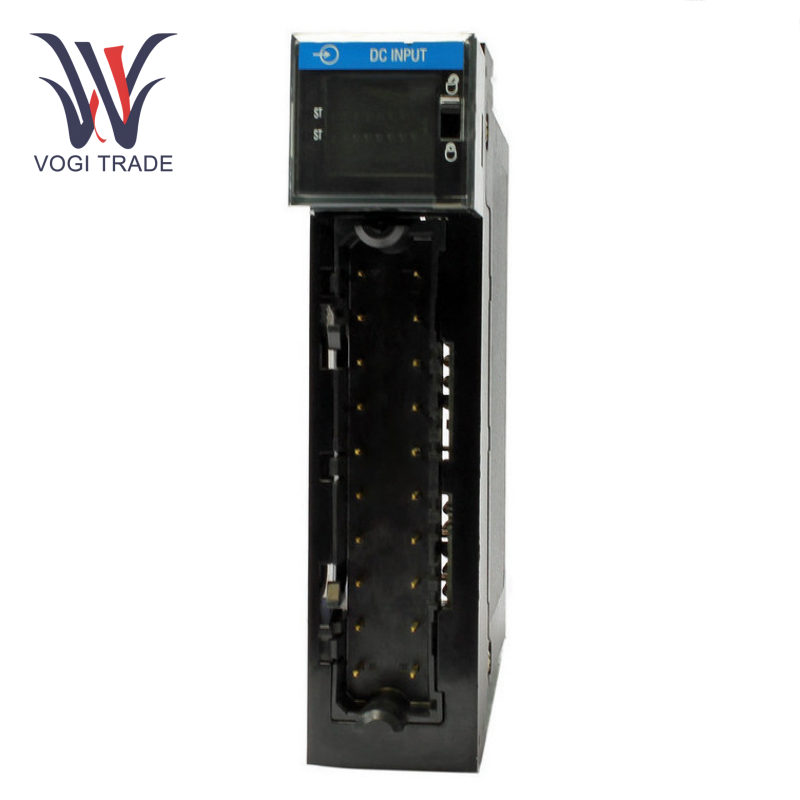

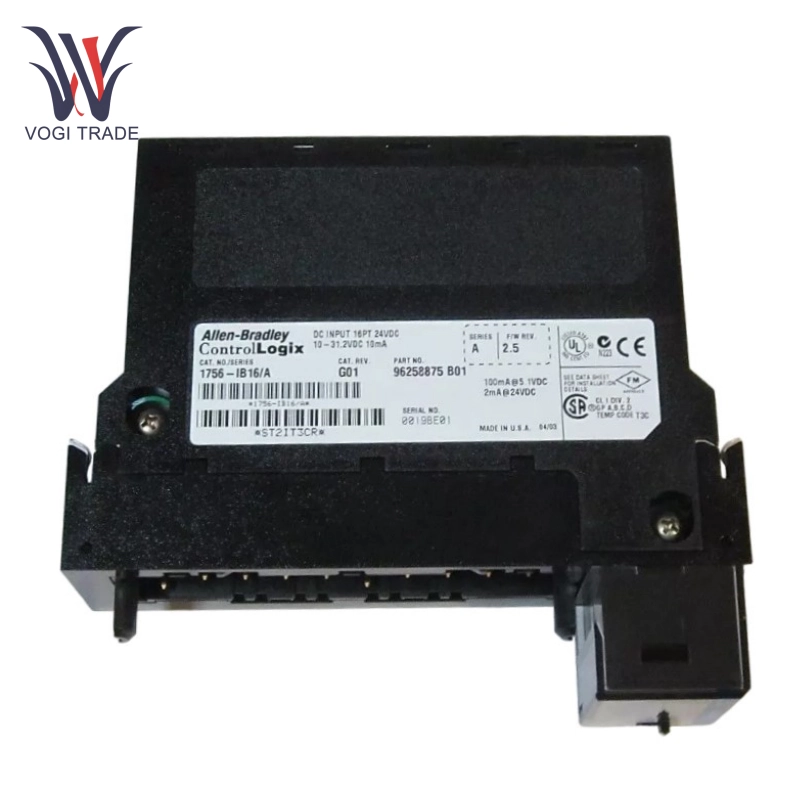

แบรนด์: อัลเลนแบรดลีย์คำอธิบาย: โมดูลอินพุตดิจิตอลเงื่อนไข: ใหม่รับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 5ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นAllen Bradley 1756-IB16 เป็นโมดูลอินพุตดิจิตอล 16 ช่องทาง DC ฟังก์ชั่นหลักของมันคือการรับสัญญาณที่ไม่ต่อเนื่อง (เช่นปริมาณสวิตช์ 24V DC) จากปุ่มสวิตช์เซ็นเซอร์และอุปกรณ์อื่น ๆ และแปลงสัญญาณเป็นสถานะเชิงตรรกะที่ผู้ควบคุมสามารถรับรู้ได้ เหมาะสำหรับระบบควบคุมที่มีข้อกำหนดด้านความน่าเชื่อถือสูง
| ผลิต |
อัลเลนแบรดลีย์ |
| หมายเลขรุ่น |
1756-IB16 |
| ประเทศต้นกำเนิด |
ประเทศสหรัฐอเมริกา |
| รหัส HS |
8538900000 |
| มิติ |
25*20*6 ซม. |
| มิติการบรรจุ |
30*25*10 ซม. |
| น้ำหนัก |
1 กิโลกรัม |
ช่วงแรงดันไฟฟ้าอินพุต: 10–31.2 V DC (NOMINAL 24V DC)
กระแสไฟฟ้าในสถานะ: 2 mA ที่ 10V DC, 10 mA ที่ 30V DC
กระแสการรั่วไหลนอกสถานะ: ≤1.5 mA
การใช้พลังงานย้อนหลัง: 100 mA ที่ 5V DC, 3 mA ที่ 24V DC, การใช้พลังงานทั้งหมด 0.56W
แรงดันไฟฟ้าแยก: 250V AC ต่อเนื่องทนต่อแรงดันไฟฟ้า
เวลาหน่วง:
เปิด→ OFF: ความล่าช้าของฮาร์ดแวร์สูงสุด 1 ms + เวลาตัวกรองที่กำหนดค่าได้ (0/1/2 ms)
OFF → ON: ความล่าช้าของฮาร์ดแวร์สูงสุด 4 MS + เวลาตัวกรองที่กำหนดค่าได้ (0/1/2/9/18 ms)
กระแสไฟกระชาก: สูงสุด 250 mA (สลายตัวเป็น 37% ภายใน 22 มิลลิวินาที)
อุณหภูมิการทำงาน: 0–60 ° C
บล็อกเทอร์มินัล: รองรับบล็อกขั้วที่ถอดออกได้ 1756-TBCH หรือ 1756-TBS6H
คุณสมบัติและหลักการที่ใช้งานได้
การแยก Optoelectronic: แต่ละช่องจะแยกได้อย่างอิสระเพื่อป้องกันการรบกวนภายนอกหรือแรงดันไฟฟ้าสูงจากการทำลายตัวควบคุม
การกำหนดค่าที่ตั้งโปรแกรมได้: Allen Bradley 1756-IB16 ตั้งค่าเวลาตัวกรองอินพุตผ่าน RSLOGIX 5000 (V20.01 หรือสูงกว่า) เพื่อเพิ่มประสิทธิภาพภูมิคุ้มกันของเสียงรบกวน
การเสียบร้อนและถอดปลั๊ก: Allen Bradley 1756-IB16 สามารถแทนที่โมดูลโดยไม่ต้องปิดเครื่องลดเวลาหยุดทำงาน
การออกแบบแบบแยกส่วน: Plug and Play เข้ากันได้กับ Rack Rack ของ Controllogix รองรับสถาปัตยกรรม I/O แบบกระจายท้องถิ่นหรือแบบกระจาย
อัลเลนแบรดลีย์ 1756-IB16 รองรับการแยกแสงและฟังก์ชั่นการเสียบที่ร้อนและถอดปลั๊กซึ่งสามารถเพิ่มความปลอดภัยของระบบและทำให้กระบวนการบำรุงรักษาง่ายขึ้นกลายเป็นองค์ประกอบหลักสำหรับการรับสัญญาณแบบไม่ต่อเนื่อง
