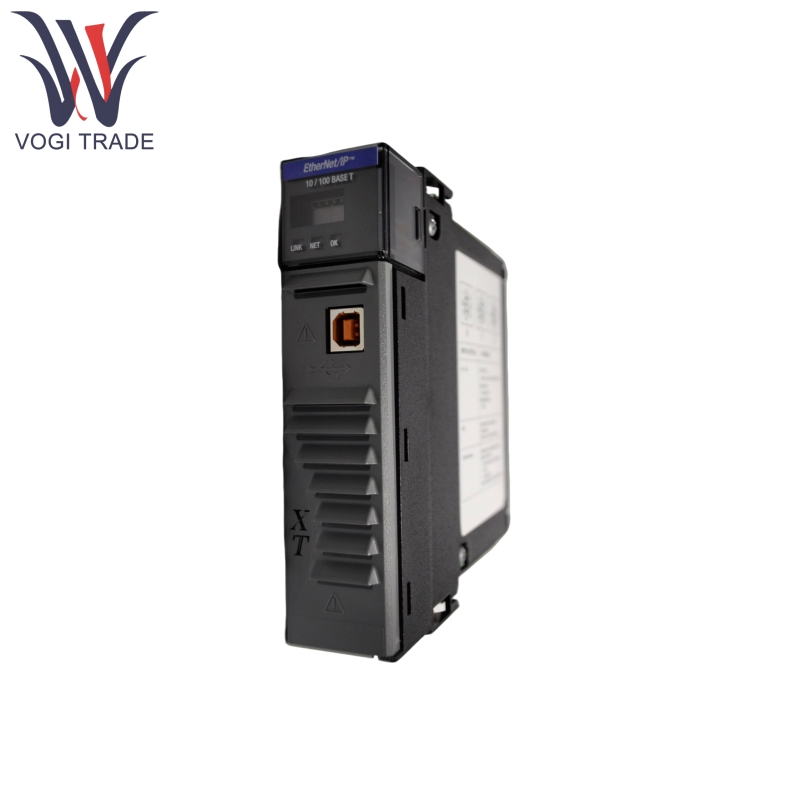

แบรนด์: อัลเลนแบรดลีย์คำอธิบาย: โมดูลสภาพแวดล้อมขยายเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นAllen Bradley 1756-EN2TXT คือการเพิ่มการเข้าถึงเครือข่าย Ethernet/IP ในระบบควบคุมที่ช่วยให้คอนโทรลเลอร์เชื่อมต่ออุปกรณ์ I/O ในพื้นที่หรือระยะไกลคอนโทรลเลอร์หรือคอมพิวเตอร์อื่น ๆ ในระดับที่สูงขึ้น นอกจากนี้ยังตระหนักถึงการถ่ายโอนข้อความ I/O แบบเรียลไทม์และการสื่อสารข้อความทั่วไปตามโปรโตคอล Ethernet/IP แบบเปิด (ยังเข้ากันได้กับโปรโตคอล CIP)
| ผลิต |
อัลเลนแบรดลีย์ |
| หมายเลขรุ่น |
1756 |
| หมายเลขสั่งซื้อ |
1756-EN2TXT |
| แคตตาล็อก |
คอนทริจิกซ์ |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8538900000 |
| มิติ |
14*14*6 ซม. |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
Allen Bradley 1756-EN2TXT คือ -25 ° C ถึง +70 ° C (-13 ° F ถึง +158 ° F) และสูงกว่าโมดูลทั่วไปและใช้กับสภาพแวดล้อมอุตสาหกรรมอุณหภูมิต่ำหรืออุณหภูมิสูง
Allen Bradley 1756-EN2TXT เป็นอินเตอร์เฟสเครือข่ายอีเธอร์เน็ต/IP มันช่วยให้การสื่อสารระหว่างระบบควบคุมและอุปกรณ์อีเธอร์เน็ต/IP อื่น ๆ รองรับการส่งข้อมูล I/O แบบเรียลไทม์และการแลกเปลี่ยนข้อความ
Allen Bradley 1756-EN2TXT รองรับการควบคุมการเข้าถึงความปลอดภัยระดับอุตสาหกรรมทำให้สามารถเข้าถึงระบบควบคุมที่ปลอดภัยจากภายในเครือข่ายโรงงาน
Allen Bradley 1756-EN2TXT ได้รับการรับรองด้านสิ่งแวดล้อมหลายครั้ง (เช่น ANSI/ISA-S71.04-1985 Class G1/G2/G3) และทนต่อหมอกเกลือการกัดกร่อนความชื้นและการเติบโตของเชื้อรา นอกจากนี้ยังสามารถทนต่อการรบกวนด้วยคลื่นแม่เหล็กไฟฟ้า (EMI) และการสั่นสะเทือน/ช็อตทำให้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่ซับซ้อน
หลักการทำงานผลิตภัณฑ์
อัลเลนแบรดลีย์ 1756-EN2TXT ใช้เป็นหลักกับตัวควบคุมที่ติดตั้งในชั้นวางควบคุม (เช่น 1756-L8X/L7X) และให้บริการโดยการรับคำสั่งของคอนโทรลเลอร์ผ่านบัสแบ็คเพลนและถ่ายโอนไปยังอุปกรณ์ภายนอก
Allen Bradley 1756-EN2TXT ขึ้นอยู่กับโปรโตคอล CIP และรองรับโหมดการสื่อสารสองโหมด:
ข้อความโดยนัย: การส่งข้อมูล I/O แบบเรียลไทม์ (เช่นสัญญาณเซ็นเซอร์และแอคทูเอเตอร์)
ข้อความที่ชัดเจน: คำสั่งการกำหนดค่าที่ไม่ใช่เวลาจริงการวินิจฉัยหรือคำสั่งควบคุม (เช่นการปรับเปลี่ยนพารามิเตอร์การสืบค้นสถานะ)
อัลเลนแบรดลีย์ 1756-EN2TXT คุณลักษณะที่เพิ่มขึ้นความทนทานต่อช่วงอุณหภูมิกว้างและสภาพแวดล้อมที่มีการกัดกร่อนผ่านองค์ประกอบการออกแบบพิเศษ (เช่นการเคลือบแบบเสริมที่เป็นตัวเลือก) ทำให้มั่นใจได้ว่าการทำงานที่มั่นคงภายใต้สภาวะที่รุนแรง
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับอัลเลนแบรดลีย์ 1756-EN2TXT โมดูลการขยายสภาพแวดล้อม
| รายการ |
ข้อมูลจำเพาะ |
| อุณหภูมิการทำงาน |
-25 ° C ≤ Ta ≤ +70 ° C (-13 ° F ถึง +158 ° F) |
| อุณหภูมิการจัดเก็บ |
-40 ° C ถึง +85 ° C (-40 ° F ถึง +185 ° F) |
| ความชื้นสัมพัทธ์ |
5% ~ 95% (ไม่ใช่การระงับ, IEC 60068-2-30) |
| ความต้านทานการสั่นสะเทือน |
2 G @ 10 ~ 500 Hz (IEC 60068-2-6) |
| ความต้านทานแรงกระแทก |
30 กรัม (สถานะการดำเนินงาน), 50 กรัม (สถานะที่ไม่ได้ดำเนินการ) |
| ความเข้ากันได้กับแม่เหล็กไฟฟ้า (EMC) |
10V/m 1KHz Sine Wave (80% AM, 80 ~ 2000 MHz), ± 3 kV EFT/B (พอร์ตอีเธอร์เน็ต) |
| การบริโภคในปัจจุบัน |
1 a (อ้างอิงถึงโมดูลซีรี่ส์เดียวกัน) |
| การใช้พลังงาน |
5.1 W (17.4 BTU/HR, อ้างถึงซีรี่ส์เดียวกัน) |
| ชั้นฉนวน |
30V (ต่อเนื่อง) ประเภทฉนวนพื้นฐาน |
| การทดสอบฉนวน |
การทดสอบ 980V AC เป็นเวลา 60 วินาที (อีเธอร์เน็ตไปแบ็คเพลน, USB ถึงอีเธอร์เน็ต) |
| โปรโตคอลเครือข่าย |
อีเธอร์เน็ต/IP (ขึ้นอยู่กับโปรโตคอล CIP) |
| อินเทอร์เฟซทางกายภาพ |
2 Ethernet RJ45 (หมวด 5) |
| อัตราการสื่อสาร |
รองรับ 10/100 Mbps (Auto-Adaptive) |
| ความสามารถในการเชื่อมต่อ |
รองรับการเชื่อมต่อการสื่อสารของ Logix (อ้างอิงถึงโมดูล Series XT เดียวกันประมาณ 256) |
