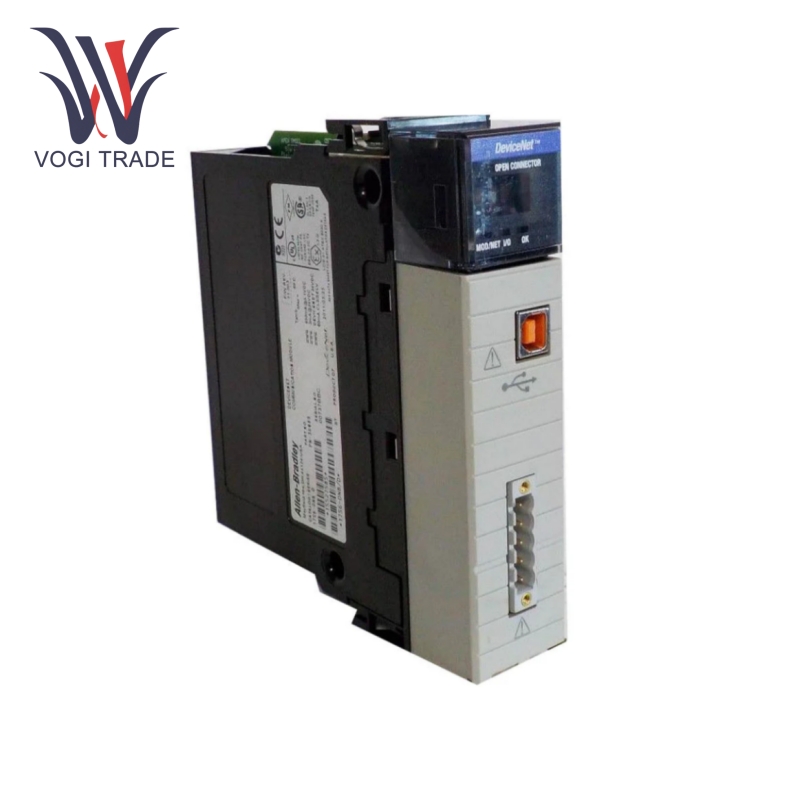

อัลเลน แบรดลีย์ 1756-DNB

พารามิเตอร์ทางเทคนิค

อินพุต/โอดิจิทัล: 128,000.

อนาล็อก I/O: 4,000.

แบ็คเพลนปัจจุบัน: 580 มิลลิแอมป์ @ 5.0 โวลต์ DC, 3 มิลลิแอมป์ @ 24 โวลต์ DC

อุปกรณ์เน็ตปัจจุบัน: สูงสุด 90 มิลลิแอมป์ @ 11 - 25 โวลต์ DC, ปกติ 30 มิลลิแอมป์ @ 11 - 25 โวลต์ DC

การกระจายพลังงาน: สูงสุด 5.3 วัตต์

การกระจายความร้อน: 19.8 บีทียูต่อชั่วโมง

แรงดันไฟฟ้าของฉนวน: 30 โวลต์ต่อเนื่อง

อัตราการสื่อสาร: 125 kbps (สูงสุด 500 ม.), 250 kbps (สูงสุด 250 ม.), 500 kbps (สูงสุด 100 ม.)

จำนวนโหนดสูงสุด: 64.ปฏิบัติการ

อุณหภูมิ: 0 ถึง 60 องศาเซลเซียส (32 ถึง 140 องศาฟาเรนไฮต์)

อุณหภูมิในการจัดเก็บ: -40 ถึง 85 องศาเซลเซียส (-40 ถึง 185 องศาฟาเรนไฮต์)

ความชื้นสัมพัทธ์: 5 ถึง 95% โดยไม่มีการควบแน่น

ช็อก: ใช้งานได้ 30 กรัม, ไม่ทำงาน 50 กรัม

การสั่นสะเทือน: 5 ก. จาก 10 - 150 Hz.

เวลาสแกนโปรแกรม: 0.08 มิลลิวินาที

คุณสมบัติฟังก์ชั่น

การรวบรวมและถ่ายโอนข้อมูล: Allen Bradley 1756-DNB ทำหน้าที่เป็นตัวเชื่อมการสื่อสารระหว่าง DeviceNet และระบบ ControlLogix รวบรวมข้อมูลจากโมดูล DeviceNet และส่งมอบไปยังคอนโทรลเลอร์

โหมดการสื่อสารที่ยืดหยุ่น: ใช้แฟลช การโพล การเปลี่ยนแปลงสถานะ และข้อความวนเพื่อดึงข้อมูลจากและจัดหาข้อมูลไปยังอุปกรณ์ทุกเครื่องอย่างมีประสิทธิภาพ Allen Bradley 1756-DNB ส่งข้อมูลที่รวบรวมไปยังคอนโทรลเลอร์เป็นข้อมูลอินพุต และจากคอนโทรลเลอร์ไปยังอุปกรณ์แต่ละเครื่องเป็นเอาต์พุต ความสามารถในการวินิจฉัยและการตรวจสอบ：Allen Bradley 1756-DNB มีเอาต์พุตการวินิจฉัยที่เข้าถึงได้ง่าย อินพุตตารางการวินิจฉัย และเอาต์พุตที่ให้ผู้ใช้สามารถค้นหาสถานะการทำงานของอุปกรณ์ที่เชื่อมต่อกับเครือข่าย DeviceNet วินิจฉัยปัญหาหรือสถานะความล้มเหลวในระบบได้อย่างรวดเร็ว และดำเนินการแก้ไขต่อไป

การกำหนดค่าและการเขียนโปรแกรม：Allen Bradley 1756-DNB สามารถดาวน์โหลดข้อมูลการกำหนดค่าลงในอุปกรณ์ DeviceNet ได้ ทำให้ผู้ใช้สามารถกำหนดวิธีการทำงานของอุปกรณ์ที่เชื่อมต่อได้ และการตั้งค่าที่จะควบคุมอุปกรณ์เหล่านั้น โมดูลนี้ทำงานร่วมกับตัวควบคุม Logix 5550 และส่วนประกอบอื่นๆ ของ Allen Bradley ControlLogix โดยทำงานร่วมกับ RSNetWorks เพื่อการกำหนดค่าที่ง่ายขึ้นและนำไปใช้งานนอกสถานที่ภายในโครงสร้างพื้นฐานระบบอัตโนมัติทางอุตสาหกรรมที่มีอยู่ Allen Bradley 1756-DNB รองรับการสื่อสารกับอุปกรณ์ DeviceNet หลากหลายประเภทสำหรับการเชื่อมต่อระหว่างเซ็นเซอร์ แอคทูเอเตอร์ และอุปกรณ์อุตสาหกรรมที่แตกต่างกัน และด้วยเหตุนี้จึงมีการใช้กันอย่างแพร่หลายในการใช้งานทางอุตสาหกรรมที่หลากหลาย

การวินิจฉัยและการแก้ไขปัญหาขั้นสูง: ข้อมูลการวินิจฉัยโดยละเอียดที่มีให้ช่วยในการระบุปัญหาในเครือข่าย DeviceNet หรืออุปกรณ์ที่เชื่อมต่อได้อย่างรวดเร็ว ซึ่งช่วยลดเวลาหยุดทำงานและต้นทุนการบำรุงรักษาได้อย่างมาก และช่วยให้การแก้ไขปัญหาและการซ่อมแซมมีประสิทธิภาพ

การใช้งาน

รถยนต์:สามารถตรวจสอบและควบคุมแขนหุ่นยนต์ สายพานลำเลียง อุปกรณ์เชื่อม และเครื่องจักรอื่นๆ ในสายการผลิตรถยนต์ ช่วยให้มั่นใจได้ว่าอุปกรณ์ดังกล่าวทำงานได้อย่างถูกต้องและพร้อมกัน ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์

อาหารและเครื่องดื่ม: ในโรงงานแปรรูปอาหาร สามารถใช้ Allen Bradley 1756-DNB เพื่อควบคุมเครื่องผสม ฟิลเลอร์ เครื่องบรรจุภัณฑ์ และสายพานลำเลียง โมดูลนี้ช่วยรักษาการทำงานที่แม่นยำและถูกสุขลักษณะ โดยเป็นไปตามมาตรฐานคุณภาพและความปลอดภัยของอุตสาหกรรมอาหารและเครื่องดื่ม

เภสัชกรรม: ในการผลิตยา อาจตรวจสอบและควบคุมกระบวนการสำคัญที่เกี่ยวข้องกับการกำหนดสูตรยา บรรจุภัณฑ์ และการทดสอบคุณภาพ การรับประกันประสิทธิภาพที่มั่นคงของ Allen Bradley 1756-DNB รับประกันความสมบูรณ์และคุณภาพของผลิตภัณฑ์ยา

พลังงาน: ในโรงไฟฟ้า โมดูลอาจทำหน้าที่เป็นระบบตรวจสอบและควบคุมกังหัน เครื่องกำเนิดไฟฟ้า และปั๊ม ข้อมูลดังกล่าวจะสร้างข้อมูลประสิทธิภาพและสถานะแบบเรียลไทม์สำหรับสินทรัพย์ ปรับปรุงประสิทธิภาพการดำเนินงานและการบำรุงรักษาเชิงป้องกัน

การจัดการวัสดุและโลจิสติกส์: ในคลังสินค้าและศูนย์กระจายสินค้า Allen Bradley 1756-DNB สามารถนำไปใช้กับระบบควบคุมสายพานลำเลียง ระบบจัดเก็บและดึงข้อมูลอัตโนมัติ (AS/RS) และอุปกรณ์ขนถ่ายวัสดุอื่นๆ สิ่งนี้ส่งผลเชิงบวกต่อการเคลื่อนย้ายสินค้าและส่งผลให้ประสิทธิภาพด้านลอจิสติกส์โดยรวมดีขึ้น สารเคมี: อาจใช้ในการติดตามและควบคุมเครื่องปฏิกรณ์เคมี ปั๊ม วาล์ว และอุปกรณ์กระบวนการอื่นๆ ในโรงงานเคมี ความสามารถในการรวบรวมข้อมูลและการควบคุมที่แม่นยำของโมดูลช่วยให้การดำเนินการประมวลผลทางเคมีปลอดภัยและมีประสิทธิภาพ
