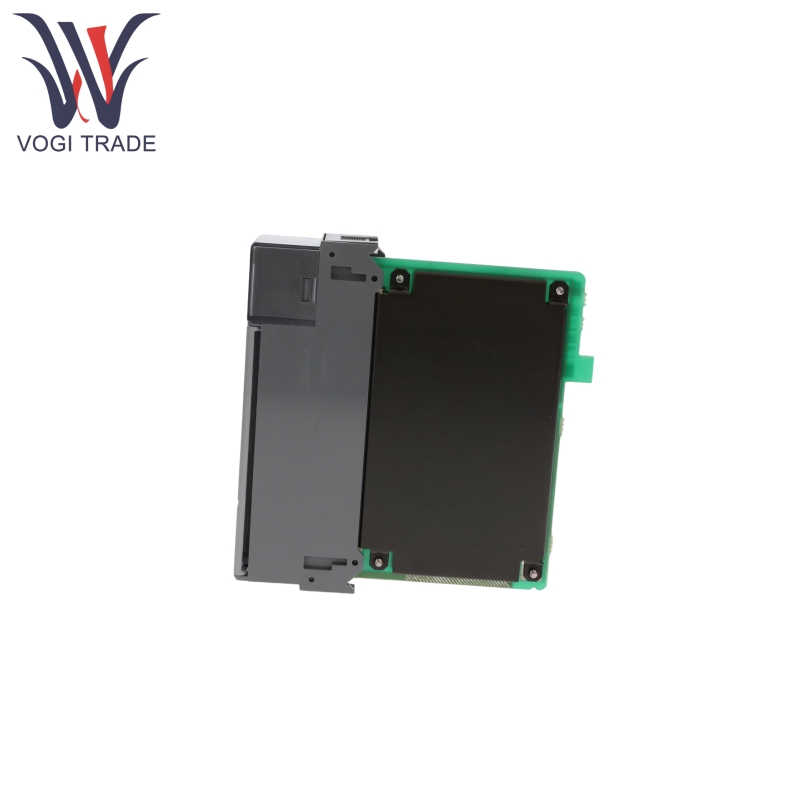

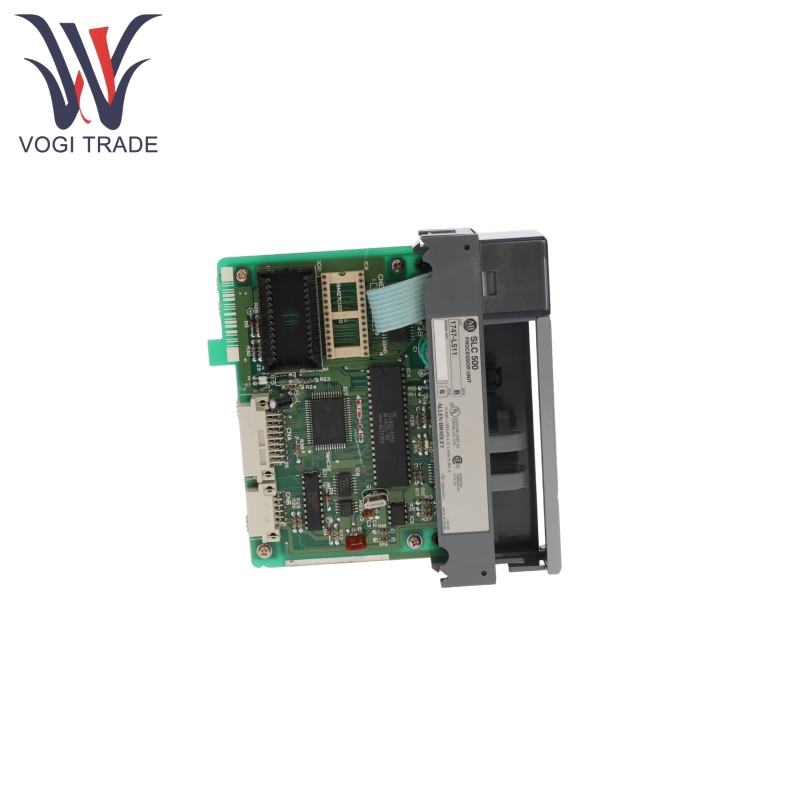

Allen Bradley 1747-L511

คุณสมบัติของผลิตภัณฑ์

อัลเลนแบรดลีย์ 1747 โปรเซสเซอร์ L511 มี 1k คำของหน่วยความจำผู้ใช้ที่สามารถขยายไปยังคำ 4K ด้วย 1747-M1 (1K) หรือ 1747-M2 (4K) โมดูลหน่วยความจำ EEPROM สำหรับโปรแกรมและข้อมูล

Allen Bradley 1747-L511 มี supercapacitor ในตัวหรือแบตเตอรี่เสริม (1747-Ba) ที่สร้างขึ้นภายในและ supercapacitor หรือแบตเตอรี่นั้นสำรองข้อมูลหน่วยความจำเพื่อรักษาข้อมูลในกรณีที่มีการสูญเสียพลังงาน

อัลเลนแบรดลีย์ 1747-L511 มีพอร์ต DH-485 ในตัว แต่สามารถทำหน้าที่เป็นทาสให้กับโปรเซสเซอร์ SLC 5/03 หรือสูงกว่าเท่านั้นดังนั้นจึงไม่สามารถเป็นผู้สร้างข้อความที่ใช้งานได้

Allen Bradley 1747-L511 สามารถเชื่อมต่อกับเครือข่าย DeviceNet ผ่านโมดูลการขยายตัวหรือใช้ 1747-SN สำหรับการสื่อสาร I/O ระยะไกล รองรับการวินิจฉัย I/O ที่ครอบคลุมสามารถตรวจจับความผิดพลาดของระบบและความผิดปกติของอุปกรณ์ภาคสนาม

อัลเลนแบรดลีย์ 1747-L511 ติดตั้งไฟแสดงสถานะ LED ที่แสดงสถานะการทำงานแบบเรียลไทม์ (RUN), CPU Fault (FLT), แบตเตอรี่ต่ำ (BAT) และ I/O Force (FORC) และอื่น ๆ

Allen Bradley 1747-L511 ใช้ซอฟต์แวร์ RSLOGIX 500 สำหรับการเขียนโปรแกรมตรรกะบันไดสนับสนุนการแก้ไขออฟไลน์การตรวจสอบออนไลน์และการปรับเปลี่ยนรันไทม์ มันเข้ากันได้กับสายการเขียนโปรแกรม 1747-CP3 ซึ่งเชื่อมต่อกับคอมพิวเตอร์ผ่านอินเตอร์เฟส RS-232

หลักการทำงานผลิตภัณฑ์

อัลเลนแบรดลีย์ 1747-L511 ใช้กลไกการสแกนแบบวงกลมโดยดำเนินการตามลำดับสามขั้นตอนการสุ่มตัวอย่างอินพุตการดำเนินการโปรแกรมและการรีเฟรชเอาต์พุต

การสุ่มตัวอย่างอินพุต: อ่านสถานะของโมดูลอินพุตทั้งหมดและจัดเก็บไว้ในตารางภาพ

การดำเนินการของโปรแกรม: คำแนะนำในการแยกวิเคราะห์ตามบรรทัดตามตรรกะบันไดอัปเดตการลงทะเบียนภายในและอัปเดตตารางภาพเอาต์พุต

การรีเฟรชเอาต์พุต: เขียนผลลัพธ์ของตารางภาพเอาต์พุตไปยังโมดูลเอาต์พุตทางกายภาพ

อัลเลนแบรดลีย์ 1747-L511 ยังรองรับการเขียนโปรแกรมไดอะแกรมบันไดซึ่งผู้ใช้สามารถเขียนคำแนะนำลอจิก (เช่นรีเลย์ตัวจับเวลาและเคาน์เตอร์) โดยใช้ RSLOGIX 500 โปรแกรมจะถูกเก็บไว้ใน EEPROM และโปรเซสเซอร์ดำเนินการเป็นวงจรตามระยะเวลาการสแกน

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับตัวควบคุม Allen Bradley 1747-L511

แหล่งจ่ายไฟ:

แหล่งจ่ายไฟแบ็คเพลน: 350mA ที่ 5V DC, 105mA ที่ 24V DC

ช่วงแรงดันไฟฟ้าอินพุต: 12-24V DC (ต้องการการสนับสนุนโมดูลพลังงานภายนอก)

ความสามารถของ I/O:

รองรับแชสซี I/O ในพื้นที่สูงสุด 3 ตัวโดยมีคะแนน I/O ดิจิตอลทั้งหมด 960 จุดหรือ 96 จุด I/O แบบอะนาล็อก

การขยายตัว I/O ระยะไกลสูงสุด 4096 คะแนน I/O ระยะไกลสามารถเชื่อมต่อผ่านโมดูล 1747-SN

ประสิทธิภาพการประมวลผล:

เวลาสแกนโปรแกรม: 8 มิลลิวินาทีต่อคำหลัก

เวลาสแกน I/O: 2.6 มิลลิวินาที

สภาพแวดล้อมการดำเนินงาน:

อุณหภูมิ: 0-60 ° C

ความชื้น: 5% -95% (ไม่ใช่การระงับ)

ความต้านทานการสั่นสะเทือน: 2.5 กรัม (5-2000Hz) ในสถานะปฏิบัติการ, 5G ในสถานะที่ไม่ได้ดำเนินการ
