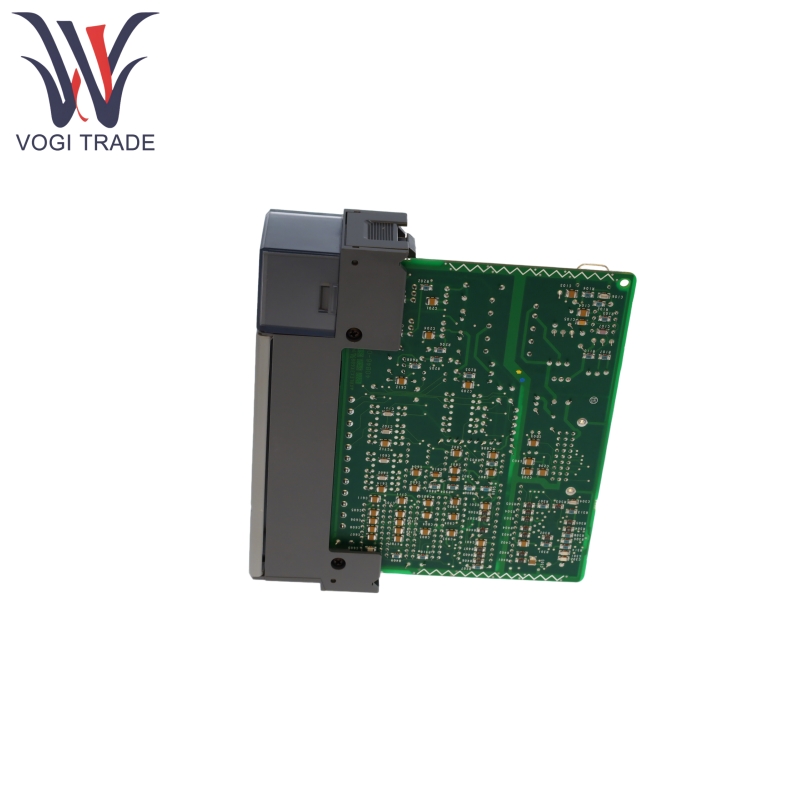

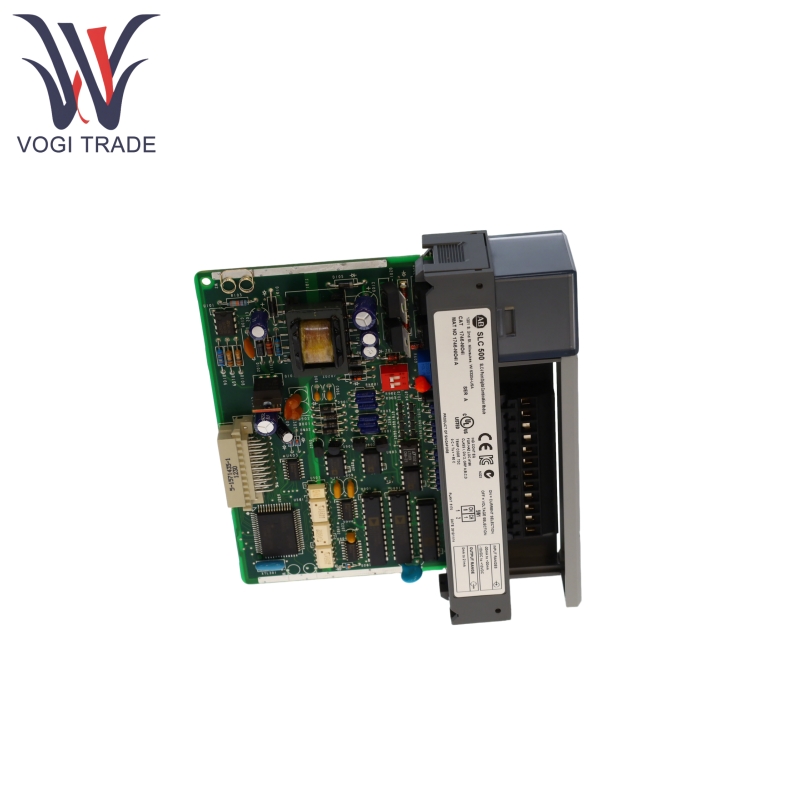

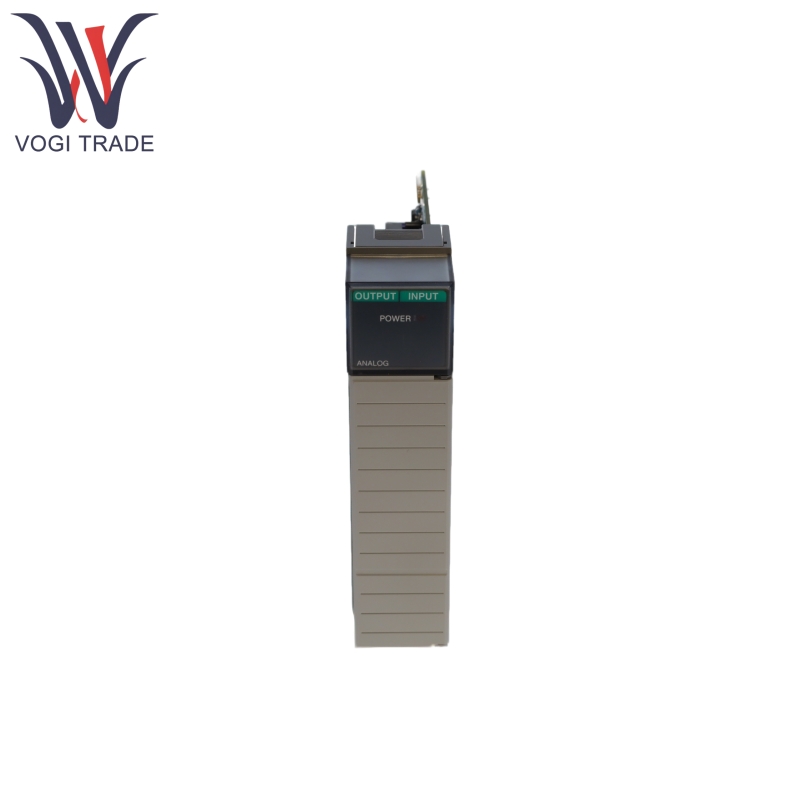

แบรนด์: อัลเลนแบรดลีย์คำอธิบาย: โมดูลการรวมกันแบบอะนาล็อกเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นอัลเลนแบรดลีย์ 1746-NIO4I มีอินพุตสองช่องและสองช่องสัญญาณที่มีทั้งการวิเคราะห์และควบคุมข้อมูลแบบอะนาล็อกในแอพพลิเคชั่นอุตสาหกรรม วัตถุประสงค์หลักของมันคือการเปลี่ยนค่าอะนาล็อก (ปัจจุบัน/แรงดันไฟฟ้า) เป็นค่าดิจิตอล (จำนวนเต็ม 16 บิต) และยังเหมาะสำหรับการทำงานร่วมกับ PLCs ของซีรีย์ SLC 500 มีการใช้กันอย่างแพร่หลายในการตรวจสอบระบบอัตโนมัติและสถานการณ์ควบคุมวงปิด
| ผลิต |
อัลเลนแบรดลีย์ |
| หมายเลขรุ่น |
22877 |
| หมายเลขสั่งซื้อ |
22877 |
| แคตตาล็อก |
SLC 500 |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8538900000 |
| มิติ |
14*14*6 ซม. |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
Allen Bradley 1746-NIO4I ที่มีช่องสัญญาณอินพุตที่แตกต่างกัน 2 ช่องทำให้สามารถสอบเทียบได้โดยสวิตช์ DIP เป็นปัจจุบัน (4-20MA, 0-20MA) หรือแรงดันไฟฟ้า (1-5V, 0-10V) อินพุตที่ไม่ได้รับการแยก
อัลเลนแบรดลีย์ 1746-NIO4I มี 2 ช่องสัญญาณปัจจุบันซึ่งรองรับ 0-20MA (ช่วงปกติ) หรือ 0-21mA (overrange) และไม่ได้รับการแก้ไข
อัลเลนแบรดลีย์ 1746-NIO4I ช่องอินพุตแต่ละช่องมีตัวกรองดิจิตอลแบบเกาส์ลำดับ 6 ที่มีความถี่การตัด 10Hz เพื่อกรองสัญญาณสัญญาณสัญญาณ 50/60Hz จากสายไฟ ที่ 60Hz, CMRR คือ≥105dB, NMRR คือ≥55dB
หลังจากการเปลี่ยนแปลงอย่างฉับพลันในสัญญาณอินพุตอัลเลนแบรดลีย์ 1746-NIO4i ถึง 95% ของค่าที่มั่นคงภายใน 60 มิลลิวินาที การตอบสนองสัญญาณเอาต์พุตเร็วขึ้น (ถึง 95% ใน 2.5 มิลลิวินาที)
อัลเลนแบรดลีย์ 1746-NIO4I รองรับการสื่อสารแบบเรียลไทม์กับโปรเซสเซอร์ SLC 500 โดยมีวัฏจักรการอัปเดตข้อมูล 512µs (ช่องทั้งหมดที่ประมวลผลแบบขนาน) ฟังก์ชั่นเช่นการปรับขนาดช่วงและการตรวจจับเกินขีด จำกัด สามารถตั้งโปรแกรมได้
หลักการทำงานผลิตภัณฑ์
Allen Bradley 1746-NIO4I การไหลของสัญญาณ
อินพุต: สัญญาณเซ็นเซอร์ (เช่นกระแสไฟฟ้า 4-20 mA) เชื่อมต่อกับช่องทางผ่านเทอร์มินัล ประเภทสัญญาณ (กระแส/แรงดันไฟฟ้า) ได้รับการกำหนดค่าผ่านสวิตช์ DIP จากนั้นกรองและแปลงเป็นจำนวนเต็ม 16 บิตผ่านการแปลง A/D ผลลัพธ์จะถูกเก็บไว้ในตารางรูปภาพอินพุตของโปรเซสเซอร์ (ที่อยู่เช่น i: E.0 โดยที่ E คือหมายเลขสล็อต)
เอาท์พุท: โปรเซสเซอร์ส่งจำนวนเต็ม 16 บิตผ่านตารางการแมปเอาท์พุท (ที่อยู่เช่น O: E.0) ซึ่งจะถูกแปลงเป็นสัญญาณปัจจุบันผ่านการแปลง D/A เป็นตัวกระตุ้นไดรฟ์ (เช่นวาล์ว)
Allen Bradley 1746-NIO4I หมายเหตุการกำหนดค่า
การตั้งค่าสวิตช์ DIP: สวิตช์ 1 ควบคุมช่องอินพุต 0, สวิตช์ 2 ควบคุมช่องสัญญาณอินพุต 1 (ON = ปัจจุบัน, ปิด = แรงดันไฟฟ้า)
รหัสรหัสโมดูล: ป้อน 3201 ระหว่างการกำหนดค่าเพื่อระบุประเภทโมดูล
การเดินสาย: ใช้สายเคเบิลป้องกันที่มีโล่ที่มีสายดินที่ปลายด้านหนึ่ง (อินพุตที่เชื่อมต่อกับแชสซี, เอาต์พุตที่เชื่อมต่อกับโหลด) และหลีกเลี่ยงการทำงานขนานกับสายไฟฟ้าแรงสูง
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับอัลเลนแบรดลีย์ 1746-NIO4I โมดูลการรวมกันแบบอะนาล็อก
| รายการ |
อินพุตปัจจุบัน (เช่น 4-20MA) |
อินพุตแรงดันไฟฟ้า (เช่น 1-5V) |
เอาต์พุตปัจจุบัน (เช่น 4-20MA) |
| ปณิธาน |
16 บิต |
16 บิต |
14 บิต |
| ช่วงอินพุต |
-20ma ถึง +20ma (ปกติ) -30ma ถึง +30ma (สูงสุด) |
-10V ถึง +10V (ปกติ) ± 220V (การป้องกันแรงดันไฟฟ้าเกิน) |
0-20MA (ปกติ) 0-21ma (overrange) |
| ความต้านทานอินพุต |
250 |
1 มม. |
0-500O |
| ความแม่นยำ (ที่ 25 ° C) |
± 0.365% ของระดับเต็ม |
± 0.284% ของระดับเต็ม |
± 0.298% ของระดับเต็ม |
| ความแม่นยำ (ที่ 0-60 ° C) |
± 0.642% ของระดับเต็ม |
± 0.504% ของระดับเต็ม |
± 0.541% ของระดับเต็ม |
| ปณิธาน |
1.22070µA/LSB |
305.176µV/LSB |
2.56348µA/LSB |
