คุณสมบัติของผลิตภัณฑ์

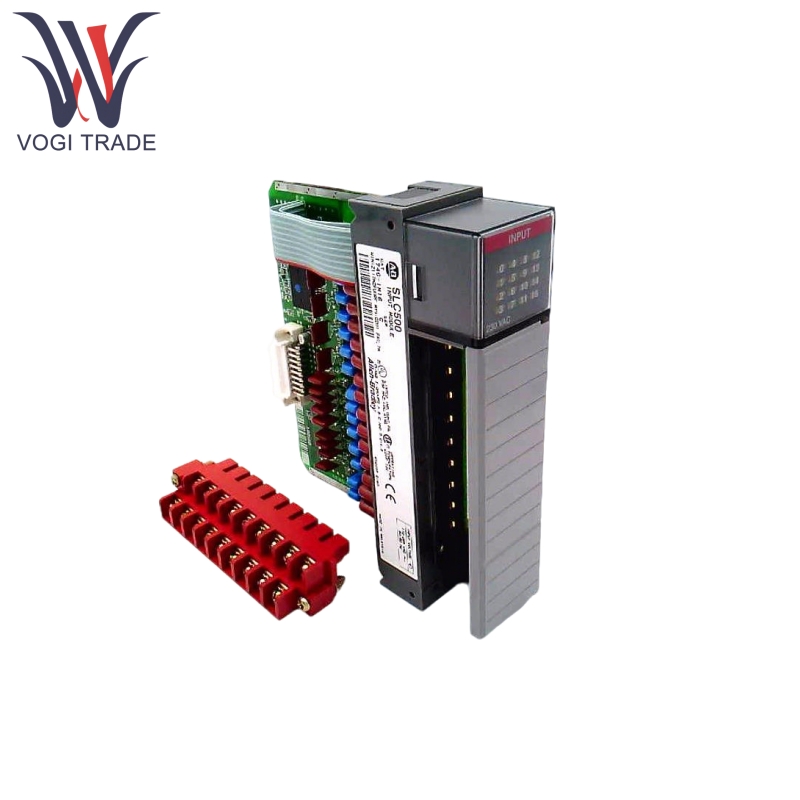

อัลเลนแบรดลีย์ 1746-IM16 รองรับช่วงอินพุตแรงดันไฟฟ้า AC ที่กว้าง 170-265V ปรับให้เข้ากับความผันผวนของพลังงานในสภาพแวดล้อมอุตสาหกรรมต่างๆ

อัลเลนแบรดลีย์ 1746-IM16 ขั้วอินพุตถูกแยกออกจากตรรกะการควบคุมโดยการแยก AC 1500V ซึ่งต้านทานการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ

สถานะ ON มีความล่าช้า 35ms และสถานะปิดมีความล่าช้า 45ms ทำให้มั่นใจได้ว่าการส่งสัญญาณที่มั่นคง

อัลเลนแบรดลีย์ 1746-IM16 เป็นไปตามการจัดอันดับภูมิคุ้มกัน NEMA ICS 2-230 เสียงทำให้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

Allen Bradley 1746-IM16 รองรับการติดตั้ง RTB อำนวยความสะดวกในการเดินสายและการบำรุงรักษาอย่างรวดเร็ว

อัลเลนแบรดลีย์ 1746-IM16 สามารถแสดงสถานะอินพุตแบบเรียลไทม์และข้อมูลความผิดพลาดผ่านไฟไฟ LED

หลักการทำงานผลิตภัณฑ์

อัลเลนแบรดลีย์ 1746-IM16 สามารถติดตั้งได้ในท้องถิ่นหรือในชั้นวางส่วนขยายผ่านแชสซี SLC 500 I/O และสื่อสารกับบัสแบ็คเพลนคอนโทรลเลอร์ SLC 500

Allen Bradley 1746-IM16 สามารถเชื่อมต่อกับอุปกรณ์ภายนอกโดยใช้บล็อกเทอร์มินัล RTB และรองรับการเชื่อมต่อสาย AWG 14 ครั้ง

สัญญาณ AC จากอุปกรณ์ภายนอกจะถูกแปลงเป็นสัญญาณดิจิตอลผ่าน optocouplers จากนั้นกรองและแยกก่อนที่จะถูกส่งไปยังคอนโทรลเลอร์ PLC

คอนโทรลเลอร์อ่านสถานะอินพุตโดยใช้ซอฟต์แวร์การเขียนโปรแกรม RSLOGIX 500 เพื่อดำเนินการควบคุมตรรกะหรืองานการเก็บข้อมูล

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับอัลเลนแบรดลีย์ 1746-IM16 16 จุด 240V โมดูลอินพุต AC

รายการพารามิเตอร์	ตัวบ่งชี้เฉพาะ
ประเภทอินพุต	กระแสสลับดิจิตอล (AC)
จำนวนช่อง	16 ช่องสัญญาณ (จุดร่วมกลุ่มเดี่ยว)
ช่วงแรงดันไฟฟ้าอินพุต	170-265V AC, 47-63Hz
กระแสอินพุตเล็กน้อย	12ma @ 240V AC
กระแสไหลเข้า	1.6a (ระยะเวลา 0.5ms)
แรงดันไฟฟ้าแยก	1500V AC
ช่วงอุณหภูมิการทำงาน	0-60 ° C (ความชื้นแบบไม่รวม 5-95%)
ช่วงอุณหภูมิการจัดเก็บ	-40-85 ° C
ความต้านทานแรงกระแทก / การสั่นสะเทือน	ช็อต 30 กรัม, การสั่นสะเทือน 2.5 กรัม (57-200Hz)
Backplane Current (5V DC)	0.08a
