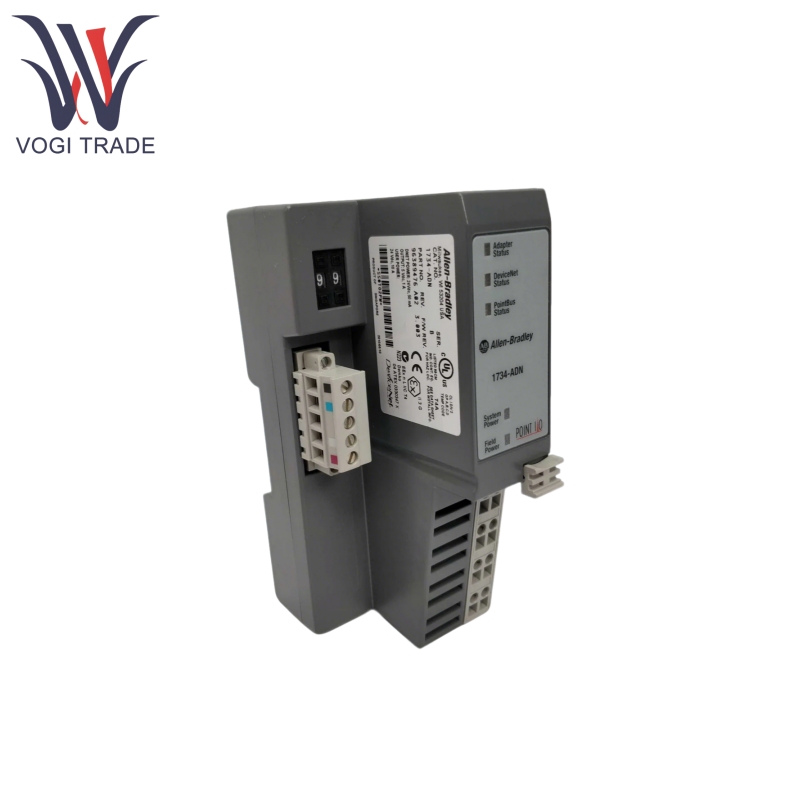

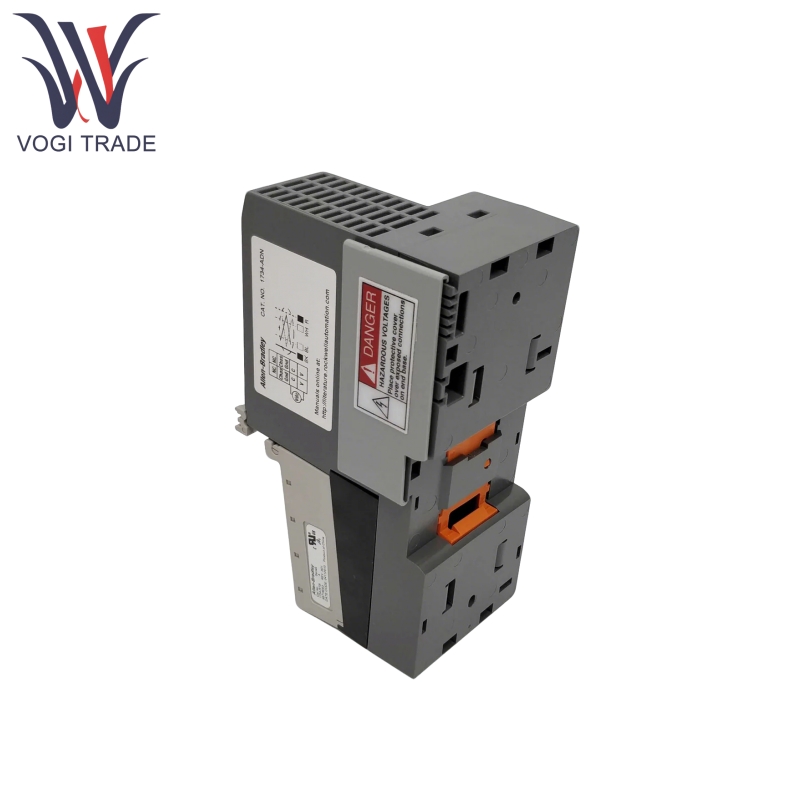

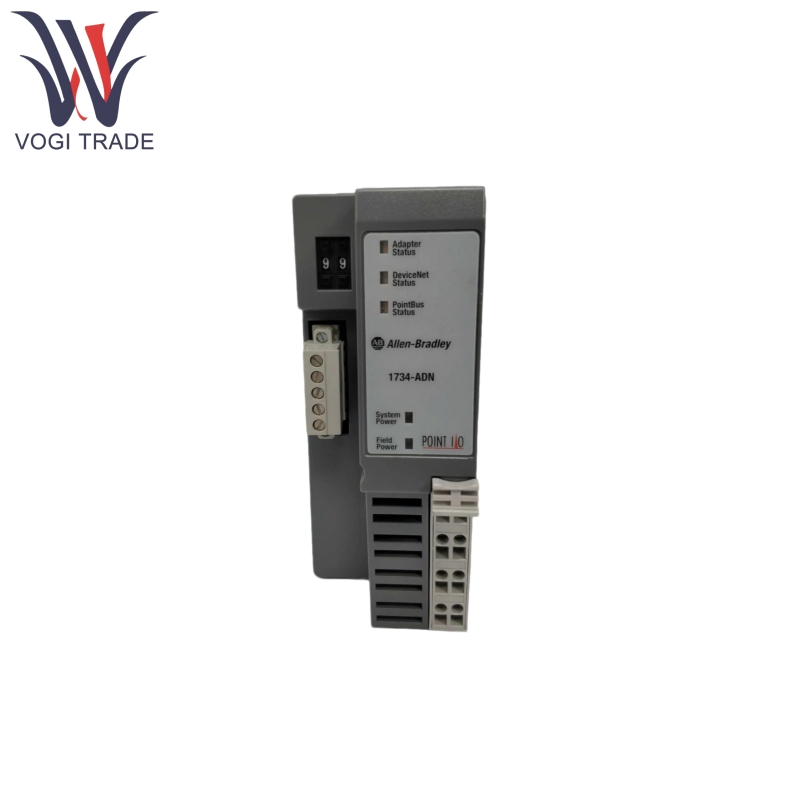

แบรนด์: อัลเลนแบรดลีย์คำอธิบาย: อะแดปเตอร์เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นอัลเลนแบรดลีย์ 1734-ADN ส่วนใหญ่ใช้เพื่อเชื่อมต่อโมดูล I/O จุดเข้ากับเครือข่าย DeviceNet ทำให้การส่งข้อมูลและการควบคุมภายในระบบระบบอัตโนมัติอุตสาหกรรม มันเหมาะสำหรับสถานการณ์ที่ต้องขยายความยืดหยุ่นของคะแนน I/O และการปรับใช้อย่างรวดเร็วของระบบควบคุมอุตสาหกรรมและสนับสนุนการรวมเข้ากับระบบควบคุมเช่น PLCs, SLCs และ Logix
| ผลิต |
อัลเลนแบรดลีย์ |
| หมายเลขรุ่น |
1734-adn |
| หมายเลขสั่งซื้อ |
1734-adn |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8473309000 |
| มิติ |
14*8*6 ซม. |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
อัลเลนแบรดลีย์ 1734-ADN ทำหน้าที่เป็นอุปกรณ์ทาสในเครือข่ายหลักของ DeviceNet สนับสนุนการสื่อสารกับอุปกรณ์หลักผ่านการสำรวจ, แฟลช, การเปลี่ยนแปลงของสถานะและโหมดวงจร
อัลเลนแบรดลีย์ 1734-ADN ทำงานเป็นอุปกรณ์หลักในแบ็คเพลน PointBus จัดการโมดูล I/O สูงสุด 63 จุด (สูงสุด 62 ถ้าเปิดใช้งานฟังก์ชั่น ADR) รับผิดชอบการเก็บข้อมูลและการออกคำสั่ง
อัลเลนแบรดลีย์ 1734-ADN ไม่จำเป็นต้องมีการกำหนดค่าด้วยตนเองของพารามิเตอร์ EDS ตรวจจับโมดูล backplane โดยอัตโนมัติกำหนดที่อยู่สร้างรายการสแกนและแผนที่ข้อมูล I/O (สนับสนุนไบต์, คำสองคำ
หลังจากเปิดใช้งานผ่าน RSNetWorx สำหรับซอฟต์แวร์ DevIcenet อัลเลนแบรดลีย์ 1734-ADN สามารถกำหนดที่อยู่ให้กับโมดูล I/O แบ็คเพลนตามลำดับ (เริ่มต้นจากโมดูลที่ใกล้เคียงกับอะแดปเตอร์และการเพิ่มขึ้น)
อัลเลนแบรดลีย์ 1734-ADN รองรับการกำหนดค่าอัตโนมัติของโมดูลทดแทน (ระบุโมดูลการเปลี่ยนตรงกับคีย์อิเล็กทรอนิกส์ของโมดูลดั้งเดิม) และดาวน์โหลดพารามิเตอร์การกำหนดค่าโมดูลดั้งเดิมโดยอัตโนมัติ
Allen Bradley 1734-ADN รองรับ Autobaud เครือข่าย DeviceNet (การตรวจจับอัตราการรับส่งข้อมูลอัตโนมัติ) เข้ากันได้กับอัตรา 125K, 250K และ 500K อัตราการรับส่งข้อมูลเริ่มต้นสำหรับแบ็คเพลนพอยต์บัสคือ 1MBAUD
อัลเลนแบรดลีย์ 1734-ADN สามารถบรรลุการแคชข้อมูลและการส่งต่อผ่านบัฟเฟอร์หน่วยความจำภายในสนับสนุนการแมปอิสระของข้อมูลอินพุต (3 บัฟเฟอร์) และข้อมูลเอาต์พุต (1 บัฟเฟอร์)
เมื่อเพิ่มพลังอัลเลนแบรดลีย์ 1734-ADN จะตรวจจับหน่วยความจำภายในตัวบ่งชี้สถานะโดยอัตโนมัติเพื่อให้แน่ใจว่าการทำงานของฮาร์ดแวร์
อัลเลนแบรดลีย์ 1734-ADN รักษาตารางโหนดที่ผิดพลาดตารางโหนดที่ไม่ได้ใช้งานและตารางสถานะโหนดและสาเหตุของโมดูลความผิดปกติสามารถดูได้ผ่านซอฟต์แวร์ RSNetWorx
อัลเลนแบรดลีย์ 1734-ADN รองรับการอัพเกรดบูตและรหัสแอปพลิเคชันผ่านเครื่องมือควบคุม FLASH เพื่อรักษาการอัปเดตที่ใช้งานได้
หลักการทำงานผลิตภัณฑ์
DeviceNet Master Device ส่งข้อมูลเอาต์พุตไปยัง 1734-ADN ผ่านข้อความ I/O ซึ่งเก็บไว้ในบัฟเฟอร์เอาต์พุตภายใน
1734-adn ซึ่งทำหน้าที่เป็นอุปกรณ์หลักของ Pointbus ส่งต่อข้อมูลเอาต์พุตไปยังโมดูล I/O ที่สอดคล้องกัน
โมดูล I/O ส่งข้อมูลอินพุตที่รวบรวมไปยัง 1734-ADN ซึ่งเก็บไว้ในบัฟเฟอร์อินพุตภายใน
1734-ADN ฟีดข้อมูลอินพุตกลับไปยังอุปกรณ์หลักผ่านเครือข่าย DeviceNet ทำให้การวนซ้ำของข้อมูลเสร็จสิ้น
สามารถสร้างรายการสแกนและการแมปข้อมูลได้อย่างรวดเร็วโดยใช้โหมดเริ่มต้นอัตโนมัติเหมาะสำหรับสถานการณ์การกำหนดค่าเริ่มต้น
รองรับการกำหนดค่าแบบออฟไลน์หรือออนไลน์ของพารามิเตอร์เช่นอัตราการรับส่งข้อมูลที่อยู่รายการสแกนและคีย์อิเล็กทรอนิกส์โดยใช้ RSNetWorx สำหรับซอฟต์แวร์ DevIcenet และรองรับกฎการแมปข้อมูลที่กำหนดเอง
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับอะแดปเตอร์อัลเลนแบรดลีย์ 1734-adn
| หมวดหมู่ |
พารามิเตอร์โดยละเอียด |
| ข้อกำหนดด้านพลังงาน |
- แรงดันไฟฟ้าอินพุต: 24V DC เล็กน้อย (ช่วง 10-28.8V DC) - DeviceNet Power: 24V DC (+4% สูงสุด 25V DC) @ 30ma Max - เอาท์พุท PointBus: 5V DC ± 5% (4.75-5.25V) @ 1A สูงสุด |
| อัตราการสื่อสาร |
- เครือข่าย DeviceNet: 125K, 250K, 500K Baud (รองรับ Autobaud) - backplane pointbus: 1mbaud (แก้ไข) |
| สภาพแวดล้อม |
-อุณหภูมิการทำงาน: -20 ถึง 55 ° C (-4 ถึง 131 ° F) -อุณหภูมิการจัดเก็บ: -40 ถึง 85 ° C (-40 ถึง 185 ° F) -ความชื้นสัมพัทธ์: 5-95% ที่ไม่ได้รับการชดเชย -การสั่นสะเทือน: 5G @ 10-500Hz (สอดคล้องกับ IEC 68-2-6) - ช็อต: การเร่งความเร็วสูงสุด 30 กรัม (ปฏิบัติการ), การเร่งความเร็วสูงสุด 50G (ไม่ดำเนินการ) |
| การป้องกันและโดดเดี่ยว |
- การป้องกันแรงดันไฟฟ้าเกิน: การป้องกันขั้วย้อนกลับ - แรงดันไฟฟ้าแยก: 1250V RMS (บัสพลังงานและชิ้นส่วนอื่น ๆ ) |
| ความจุโมดูล I/O |
- รองรับโมดูล I/O สูงสุด 63 จุด (62 เมื่อเปิดใช้งาน ADR) - กระแสทั้งหมดไม่เกิน 1A (คำนวณตามการใช้พลังงานของโมดูลเช่น 1734-IB4 คือ 75mA ต่อโมดูล) |
| อินเทอร์เฟซทางกายภาพ |
- ตัวเชื่อมต่อ DeviceNet: รองรับสัญญาณสามารถสูง/ต่ำ, โล่, พลังงาน (+v, -v) - เทอร์มินัล: รวมถึงแชสซีกราวด์, สามัญ, อินพุตแรงดันไฟฟ้า ฯลฯ |
