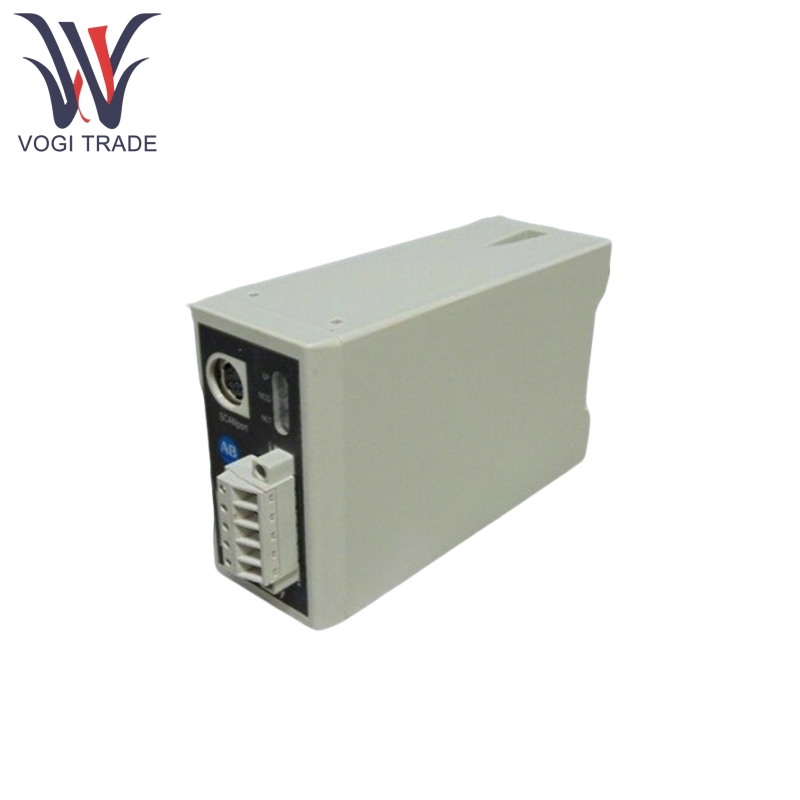

Allen Bradley 1203-Gu6

คุณสมบัติของผลิตภัณฑ์

Allen Bradley 1203-GU6 รองรับการอัพเกรดเฟิร์มแวร์แฟลชผ่านพอร์ตอนุกรมอำนวยความสะดวกในการอัปเดตในสถานที่

อัลเลนแบรดลีย์ 1203-GU6 รองรับ COS (การเปลี่ยนแปลงของรัฐ) การรายงานเฉพาะเมื่อมีการเปลี่ยนแปลงข้อมูลซึ่งจะช่วยลดทราฟฟิกเครือข่าย

อัลเลนแบรดลีย์ 1203-GU6 รองรับการทำงานของวงจรการรายงานข้อมูลเป็นระยะตามช่วงเวลาที่กำหนด

Allen Bradley 1203-GU6 อนุญาตให้ข้อมูล I/O (คำแนะนำตรรกะค่าอ้างอิงสถานะ ฯลฯ ) จากไดรฟ์ที่จะออกอากาศหรือได้รับระหว่างไดรฟ์อื่น ๆ ที่เชื่อมต่อผ่าน 1203-GU6 หรือ 1336-GM6

อัลเลนแบรดลีย์ 1203-GU6 สามารถกำหนดค่าได้โดยใช้ RSNetWorx สำหรับซอฟต์แวร์ DevIcenet หรือโปรแกรมการจำลองเทอร์มินัล Windows (เช่น hyperterminal)

อัลเลนแบรดลีย์ 1203-GU6 รองรับการกู้คืนโหนดข้อผิดพลาดการเปิดใช้งานพารามิเตอร์เช่นที่อยู่โหนดที่จะแก้ไขแม้ว่าอุปกรณ์จะล้มเหลวภายในเครือข่าย (ต้องใช้ซอฟต์แวร์รองรับ)

อัลเลนแบรดลีย์ 1203-GU6 รองรับการตอบสนองความผิดพลาดที่ผู้ใช้กำหนดค่าได้ช่วยให้การดำเนินการที่กำหนดเองได้รับการกำหนดในกรณีที่เกิดข้อผิดพลาดในการสื่อสาร

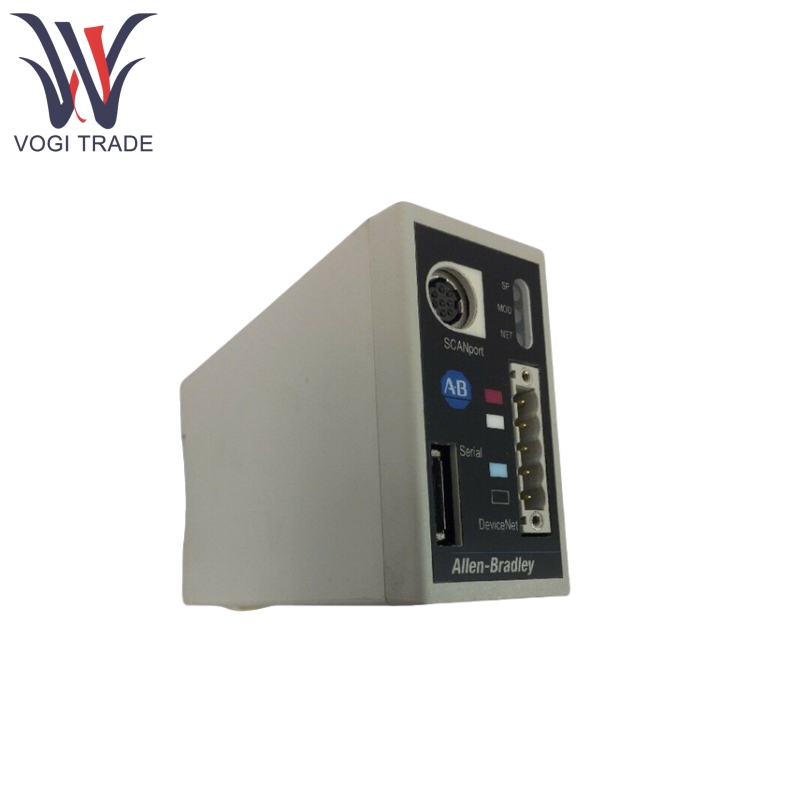

อัลเลนแบรดลีย์ 1203-GU6 ติดตั้ง LED สามสี (สถานะ Devicenet สถานะโมดูลสถานะ Scanport) สำหรับการวินิจฉัยสถานะสุขภาพของเครือข่ายโมดูลและผลิตภัณฑ์ Scanport

Allen Bradley 1203-GU6 มีพอร์ต RS-232 ขนาดเล็กที่ด้านหน้าซึ่งสามารถเชื่อมต่อกับพีซีผ่านสายเคเบิล 1203-SFC สำหรับการแก้ไขพารามิเตอร์การอัพเกรดเฟิร์มแวร์ ฯลฯ (1336-GM6 ไม่มีพอร์ตนี้)

อัลเลนแบรดลีย์ 1203-GU6 ส่วนใหญ่ได้รับกำลังในการดำเนินงานจากผลิตภัณฑ์ Scanport ที่เชื่อมต่อโดยที่ด้าน DeviceNet ใช้พลังงานเพียงเล็กน้อยเท่านั้น (24V DC)

หลักการทำงานผลิตภัณฑ์

Allen Bradley 1203-Gu6 สามารถรับคำสั่งควบคุมจาก Devicenet แปลงเป็นข้อความโปรโตคอล Scanport และส่งพวกเขาไปยังผลิตภัณฑ์ Scanport ที่เชื่อมต่อ

สามารถรับข้อมูลสถานะจากผลิตภัณฑ์ Scanport แปลงเป็นข้อความโปรโตคอล DeviceNet และส่งกลับไปยังคอนโทรลเลอร์ในเครือข่าย DeviceNet

มันสามารถปรับแต่งกฎการสื่อสารผ่านการกำหนดค่าพารามิเตอร์สนับสนุนการสื่อสารหลักทาส (โต้ตอบกับสแกนเนอร์) และการสื่อสารแบบเพียร์ทูเพียร์ (โต้ตอบกับอะแดปเตอร์อื่น ๆ )

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับโมดูลการสื่อสารของอัลเลนแบรดลีย์ 1203-GU6
