ABE042 204-042-100-011

ภาพรวมผลิตภัณฑ์

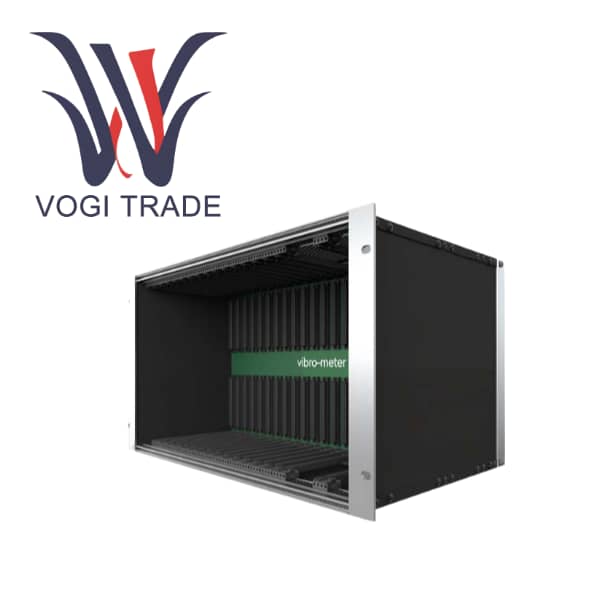

ABE042 204-042-100-011 เป็นแชสซีอุตสาหกรรมมาตรฐานสูง 6U ขนาด 19 นิ้วในซีรีส์ Parker Meggitt VM600 ออกแบบมาเป็นพิเศษสำหรับการป้องกันกลไกและการใช้งานตรวจสอบสภาพของอุปกรณ์กลไกแบบหมุน รหัส 204-042-100-011 ในรุ่นนี้สอดคล้องกับการกำหนดค่ามาตรฐานในตารางข้อมูลการสั่งซื้อ:

204 ระบุหมวดหมู่ของแชสซีระบบ VM600

ประเภท 042 มีการกำหนดไว้อย่างชัดเจนว่าเป็น ABE042 ข้อแตกต่างที่สำคัญระหว่าง ABE042 และ ABE040 คือขายึดการติดตั้งจะอยู่ที่ด้านหลังของแชสซี ซึ่งสะดวกสำหรับการติดตั้งในตู้ควบคุมที่มีความลึกจำกัด

100-011 มักจะแสดงถึงเวอร์ชันฮาร์ดแวร์พื้นฐาน รายละเอียดเฉพาะจะต้องได้รับการยืนยันร่วมกับรหัสคำสั่งซื้อที่สมบูรณ์

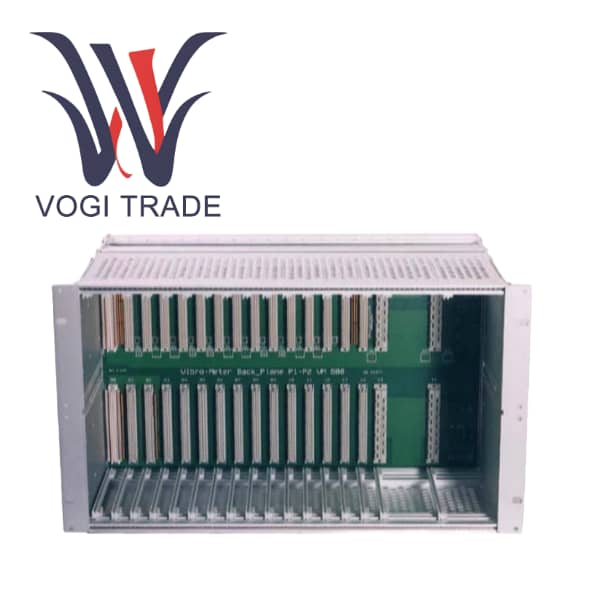

แชสซี 204-042-100-011 นั้นเป็นแพลตฟอร์มแบ็คเพลนแบบพาสซีฟ ออกแบบมาเพื่อรองรับและเชื่อมต่อการ์ดฟังก์ชันต่างๆ ของ VM600 (เช่น การ์ดตัวประมวลผล การ์ดอินพุต/เอาท์พุต การ์ดรีเลย์ ฯลฯ) และเพื่อให้ได้การสื่อสารข้อมูลความเร็วสูงและการกระจายพลังงานผ่านบัส VME ในตัวและบัสสัญญาณเฉพาะ ABE042 ไม่ใช่อุปกรณ์ทำงานอิสระ แต่เป็น "โครงกระดูก" และ "ระบบประสาทส่วนกลาง" ของระบบตรวจสอบ VM600 ทั้งหมด

คุณสมบัติผลิตภัณฑ์

การทำให้เป็นโมดูลและความสามารถในการปรับขนาดสูง

ผู้ใช้สามารถรวมการ์ด VM600 ประเภทต่างๆ ได้อย่างยืดหยุ่นตามความต้องการ เช่น การ์ดป้องกันกลไก MPC4, การ์ดตรวจสอบสภาพ CMC16, การ์ดรีเลย์ RLC16 ฯลฯ เพื่อสร้างระบบตั้งแต่การป้องกันด้วยเครื่องเดียวแบบธรรมดาไปจนถึงการตรวจสอบหลายยูนิตที่ซับซ้อน

การออกแบบทางอุตสาหกรรมที่มีความน่าเชื่อถือสูง

การออกแบบโครงสร้างอะลูมิเนียมที่แข็งแกร่งสามารถทนต่อแรงกระแทกและการสั่นสะเทือน ทำให้เหมาะสำหรับพื้นที่อุตสาหกรรมที่รุนแรง

ตัวเลือกพลังงานสำรองช่วยให้มั่นใจได้ว่าแหล่งจ่ายไฟ "หยุดทำงานเป็นศูนย์" ในการใช้งานที่สำคัญ

การตรวจสอบแหล่งจ่ายไฟในตัวให้ผลตอบรับแบบเรียลไทม์เกี่ยวกับสถานะความสมบูรณ์ของแหล่งจ่ายไฟผ่านหน้าสัมผัสแห้งของรีเลย์

ความสมบูรณ์ของสัญญาณที่ปรับให้เหมาะสม

บัสเพลนสัญญาณอะนาล็อกเฉพาะจะส่งสัญญาณดั้งเดิมของเซ็นเซอร์จากการ์ดประมวลผลล่วงหน้าไปยังการ์ด I/O แบ็คเอนด์โดยตรง หลีกเลี่ยงการสูญเสียการแปลงผ่านบัสดิจิตอล และรับประกันความเที่ยงตรงสูงของสัญญาณการสั่นสะเทือนที่อ่อนแอ

วิศวกรรมและการบำรุงรักษาที่สะดวก

สถาปัตยกรรมปลั๊กด้านหน้าและทางออกด้านหลังมีการ์ดประมวลผลที่เสียบจากด้านหน้าและเทอร์มินัลบล็อก I/O ที่ด้านหลัง การเดินสายไฟเรียบร้อยและการบำรุงรักษาสะดวก

ควรปิดแผงเปล่าไว้ และสามารถปิดผนึกช่องที่ไม่ได้ใช้ด้วยแผงเปล่ามาตรฐานเพื่อให้แน่ใจว่ามีการป้องกัน EMI และการจัดการการไหลของอากาศ

การกำหนดค่าล่วงหน้าจากโรงงานสามารถให้ระบบ "ปลั๊กแอนด์เพลย์" ที่สมบูรณ์ ซึ่งช่วยลดเวลาในการทดสอบการใช้งานที่ไซต์งานได้อย่างมาก

การเปรียบเทียบผลิตภัณฑ์ที่คล้ายกัน ABE042 กับ ABE040 กับ ABE056
