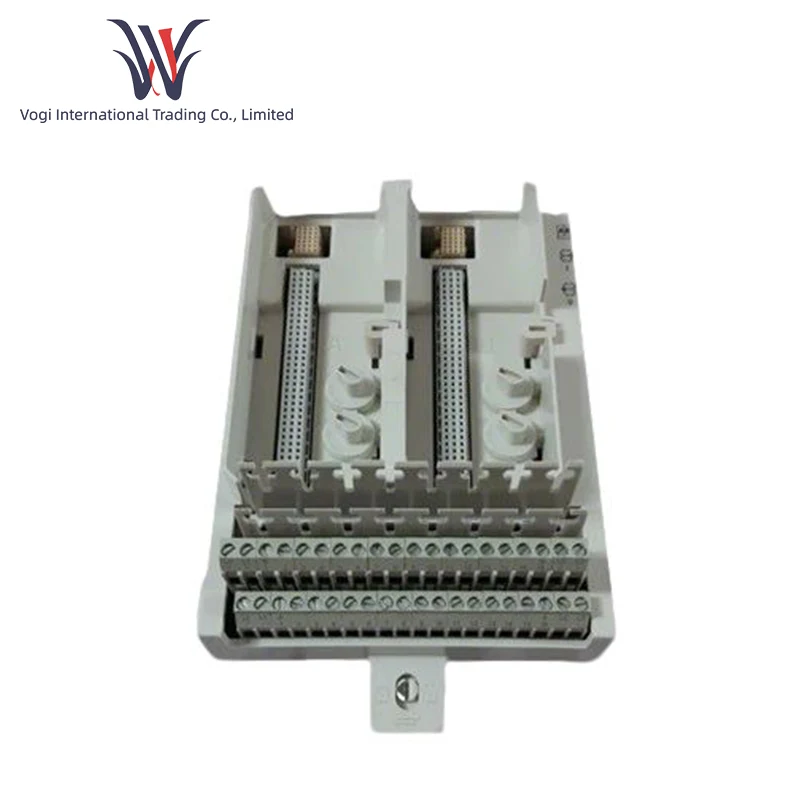

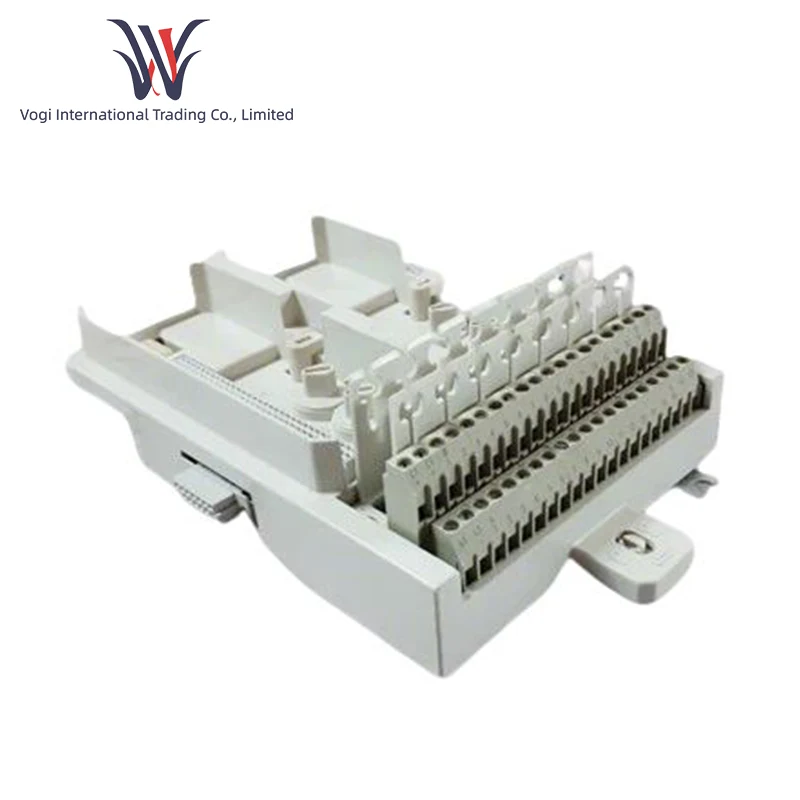

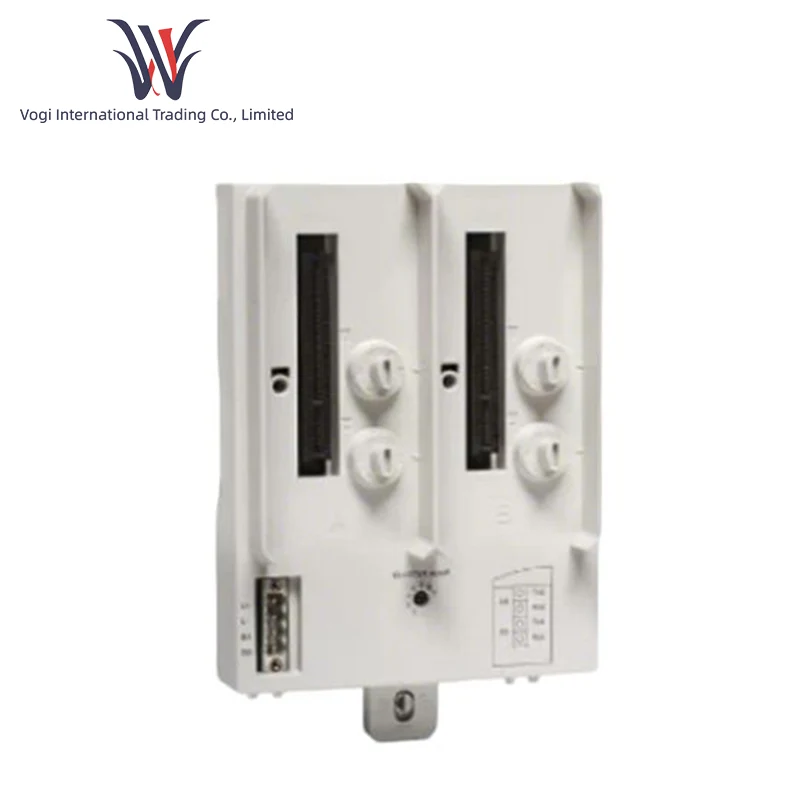

เอบีบี TU849

รายละเอียด

1. ภาพรวม

หน่วยเทอร์มินัลโมดูล ABB TU849 ใช้ในด้านระบบอัตโนมัติทางอุตสาหกรรม มาจากแบรนด์ ABB ที่มีชื่อเสียง พร้อมด้วยประสิทธิภาพที่ยอดเยี่ยมและฟังก์ชันที่หลากหลาย ให้การสนับสนุนระบบควบคุมอุตสาหกรรมอย่างแข็งแกร่ง

2. พารามิเตอร์การใช้งาน

กำลังไฟเข้า: TU849 รองรับไฟเข้า 24V DC, ช่วงแรงดันไฟฟ้า 19.2~30V และแรงดันไฟฟ้าที่เสถียร

การใช้พลังงาน: TU849 มีการใช้พลังงานทั้งหมด 2.5W พร้อมประสิทธิภาพการประหยัดพลังงานที่ดี

การกำหนดค่าปุ่มแบบกลไก: ปุ่มแบบกลไก 4 ปุ่ม 6 ตำแหน่งสำหรับแต่ละปุ่ม มีการกำหนดค่าที่แตกต่างกัน 36 แบบเพื่อตอบสนองความต้องการของโมดูลประเภทต่างๆ และไขควงปากแบนสามารถเปลี่ยนการกำหนดค่าได้

ข้อกำหนดสายไฟ: ข้อกำหนดสายไฟที่ยอมรับได้ของ TU849 คือสายเดี่ยว 0.2~2.5 ตารางมิลลิเมตร, สายตีเกลียว 0.2~2.5 ตารางมิลลิเมตร (ตรงกับ 24-12AWG) และแรงบิดที่แนะนำคือ 0.5Nm

โปรโตคอลการสื่อสารที่รองรับ: TU849 ไม่ใช่อุปกรณ์หลัก-รองของบัสโมดูล แต่เป็นการเชื่อมต่อบัสโมดูลเดียว

3. คุณลักษณะของผลิตภัณฑ์

การเชื่อมต่อไฟคู่: TU849 มีฟังก์ชั่นการเชื่อมต่อไฟคู่เพื่อให้แน่ใจว่าการทำงานของอุปกรณ์มีเสถียรภาพ แม้ว่าแหล่งจ่ายไฟตัวหนึ่งจะปิดอยู่ แต่แหล่งจ่ายไฟอีกตัวสามารถรองรับโหมดการทำงานของอุปกรณ์และจ่ายไฟให้กับระบบต่อไปได้

การตั้งค่าที่อยู่คลัสเตอร์: TU849 สามารถตั้งค่าที่อยู่คลัสเตอร์ผ่านสวิตช์แบบหมุนได้ตั้งแต่ 1 ถึง 7 ซึ่งสะดวกสำหรับการแยกความแตกต่างและการจัดการอุปกรณ์ต่างๆ ในระบบควบคุมอุตสาหกรรมที่ซับซ้อน

การออกแบบป้องกันการแทรกผิด: การออกแบบการล็อคแบบกลไกสามารถป้องกันการใส่โมดูลผิดประเภทได้อย่างมีประสิทธิภาพ ป้องกันความล้มเหลวของอุปกรณ์และข้อผิดพลาดของระบบที่เกิดจากโมดูลไม่ตรงกัน และรับประกันความน่าเชื่อถือและเสถียรภาพของการทำงานของระบบ

การติดตั้งและการล็อคราง: สามารถติดตั้งบนราง DIN มาตรฐานได้ และระบบล็อคแบบกลไกสามารถใช้เพื่อยึดเข้ากับรางอย่างแน่นหนา เพื่อให้มั่นใจในความเสถียรของ TU849 ในสภาพแวดล้อมที่รุนแรง เช่น การสั่นสะเทือน ในเวลาเดียวกันสามารถล็อคและปลดล็อคได้ด้วยไขควงซึ่งสะดวกในการติดตั้งและถอดออก

4. ขอบเขตการใช้งาน

ABB TU849 ใช้กันอย่างแพร่หลายในสถานการณ์ระบบอัตโนมัติทางอุตสาหกรรมต่างๆ เช่น น้ำมันและก๊าซ เคมี พลังงานไฟฟ้า การบำบัดน้ำ และอุตสาหกรรมอื่นๆ ใน DCS นั้น มีบทบาทเป็นการเชื่อมต่อหลักและองค์ประกอบการสื่อสารเพื่อให้การรับส่งข้อมูลและการแปลงสัญญาณระหว่างโมดูลต่างๆ สามารถควบคุมและตรวจสอบอุปกรณ์ที่กระจัดกระจายในสายการผลิตอุตสาหกรรมขนาดใหญ่ได้เป็นอย่างดี เพื่อให้มั่นใจว่ากระบวนการผลิตดำเนินไปอย่างราบรื่น เนื่องจากประสิทธิภาพที่เชื่อถือได้และการกำหนดค่าที่ยืดหยุ่น จึงเหมาะอย่างยิ่งสำหรับการเชื่อมโยงการควบคุมหลักที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับความเสถียรและความน่าเชื่อถือของระบบ
