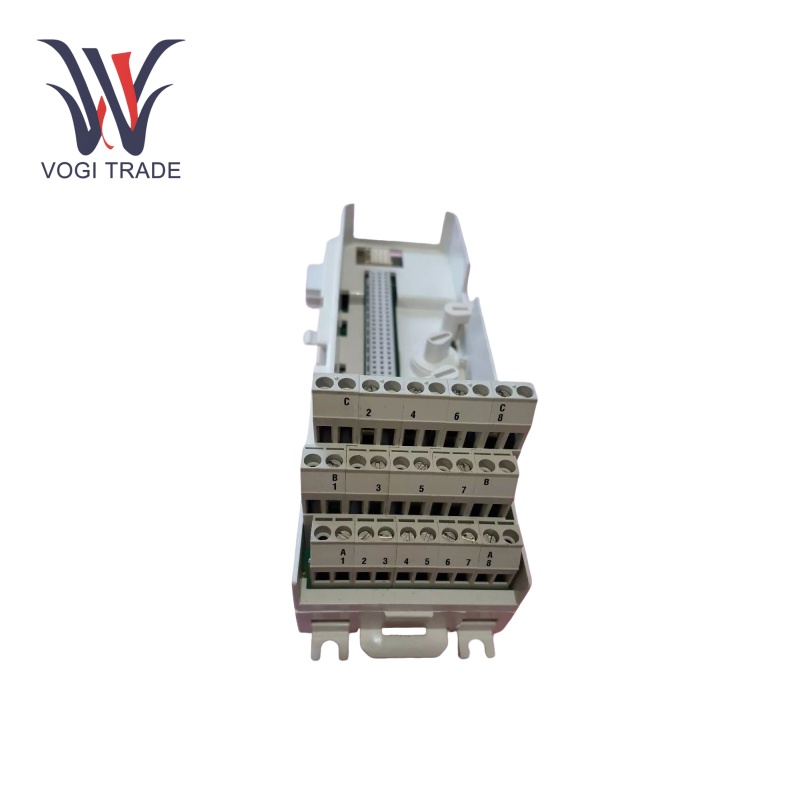

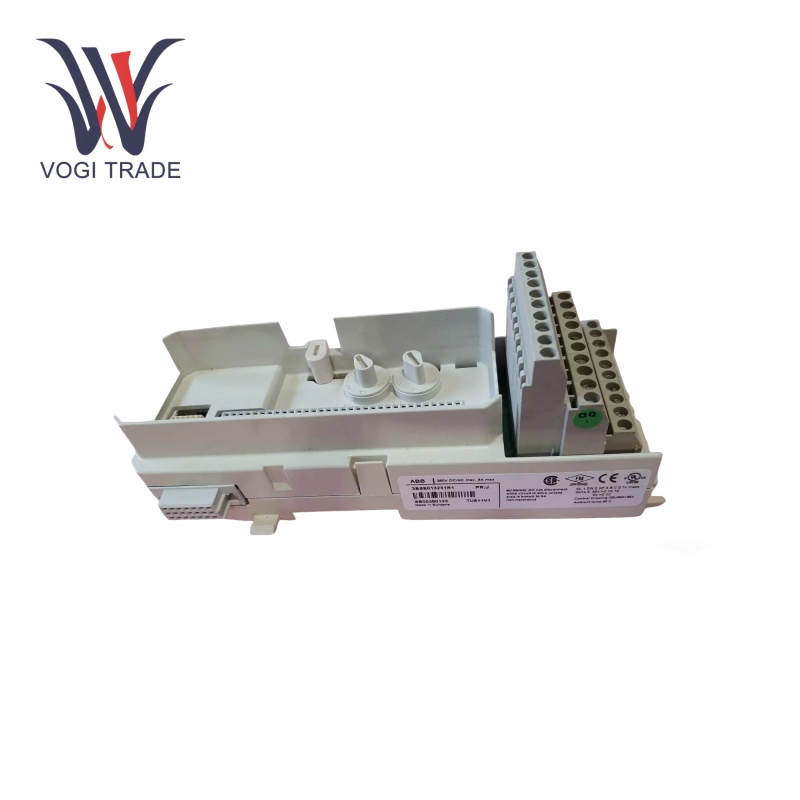

แบรนด์: ABBคำอธิบาย: 8 ช่อง 250V โมดูลขนาดกะทัดรัด หน่วยการเลิกจ้างเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 6ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB TU811V1 เป็นหน่วยขั้วโมดูลขนาดกะทัดรัดที่ใช้ในระบบ S800 I/O มันทำหน้าที่เป็นอินเทอร์เฟซระหว่างการเดินสายฟิลด์และโมดูล I/O, แจกจ่ายโมดูล bus และให้ขั้วสัญญาณ
| ผลิต |
ABB |
| หมายเลขรุ่น |
tu811v1 |
| หมายเลขสั่งซื้อ |
3BSE013231R1 |
| แคตตาล็อก |
800 |
| ประเทศต้นกำเนิด |
สวีเดน |
| รหัส HS |
8471800000 |
| มิติ |
17 ซม.*6.4 ซม.*6.4 ซม. |
| มิติการบรรจุ |
19 ซม.*9 ซม.*9 ซม. |
| น้ำหนัก |
0.17kg |
พารามิเตอร์การทำงาน
คะแนนแรงดันไฟฟ้า:มันทำงานที่แรงดันไฟฟ้า 250V
อุณหภูมิการทำงาน:-25 ° C ถึง +70 ° C
ช่วงความชื้น:5% ถึง 95% ที่ไม่ได้รับการชดเชย
ช่อง:TU811V1 มีช่องทางแยก 8 ช่องสำหรับสัญญาณฟิลด์รองรับประเภทอินพุตต่างๆ
การกระจาย ModuleBus:MTU กระจายโมดูลไปยังโมดูล I/O และ MTU ถัดไปเพื่อให้มั่นใจว่าการสื่อสารที่ไร้รอยต่อภายในระบบ
การกำหนดค่าที่อยู่:ปุ่มเชิงกลใช้ในการกำหนดค่า MTU สำหรับโมดูล I/O ประเภทต่าง ๆ ซึ่งให้ความยืดหยุ่นในการออกแบบระบบ
คุณสมบัติของผลิตภัณฑ์
การยกเลิกสัญญาณและการกระจาย:ABB TU811V1 ถูกใช้เป็นจุดสิ้นสุดสัญญาณและจุดแจกแจงซึ่งการเดินสายของสนามถูกยกเลิกไปยังโมดูล I/O ด้วย 8 ช่องสามารถรองรับสัญญาณฟิลด์ที่แยกได้สูงสุด 8 ช่อง บัสโมดูลถูกแจกจ่ายไปยังโมดูล I/O รวมถึง MTU ถัดไปในระบบโดยหน่วย ช่วยให้การสื่อสารอย่างง่ายดายและการถ่ายโอนการส่งสัญญาณระหว่างส่วนต่าง ๆ ของระบบระบบอัตโนมัติอุตสาหกรรม
การสร้างที่อยู่:ABB TU811V1 สร้างที่อยู่ที่ถูกต้องสำหรับโมดูล I/O มันทำได้โดยการเปลี่ยนสัญญาณตำแหน่งขาออกไปยัง MTU ถัดไป ฟังก์ชั่นการสร้างที่อยู่นี้มีความสำคัญสำหรับการระบุและการสื่อสารที่เหมาะสมของแต่ละโมดูล I/O ภายในเครือข่ายอุตสาหกรรม ในสภาพแวดล้อมอุตสาหกรรมที่ซับซ้อนที่มีโมดูล I/O หลายโมดูลสิ่งนี้ทำให้มั่นใจได้ว่าระบบควบคุมสามารถส่งและรับข้อมูลจากโมดูลที่ถูกต้องป้องกันการสื่อสารผิดพลาดและความล้มเหลวของระบบ
การกำหนดค่าทางกลสำหรับความเข้ากันได้:MTU อาจได้รับการกำหนดค่าทางกลไกสำหรับความเข้ากันได้กับโมดูล I/O สองประเภท แต่ละคีย์สามารถเปลี่ยนผ่านตำแหน่งตำแหน่งหกตำแหน่งให้การกำหนดค่า 36 ครั้ง การออกแบบเชิงกลอย่างง่ายดังกล่าวยังคงช่วยให้พอดีกับโมดูล I/O จำนวนมากซึ่งเป็นเหตุผลว่าทำไมจึงกลายเป็นโซลูชันมาตรฐานที่ได้รับความนิยมมาก ด้วยการรวม ABB TU811V1 เข้ากับระบบอัตโนมัติอุตสาหกรรมที่มีอยู่หรือใหม่นั้นเป็นเรื่องง่ายและไม่จำเป็นต้องมีการกำหนดค่า RE ที่ใช้ซอฟต์แวร์ที่ซับซ้อนทุกครั้งที่ใช้โมดูล I/O ที่แตกต่างกัน
การติดตั้ง
การตระเตรียม:ตรวจสอบให้แน่ใจว่าแหล่งพลังงานทั้งหมดถูกตัดการเชื่อมต่อเพื่อป้องกันอันตรายทางไฟฟ้า
เมานต์:ติดตั้ง ABB TU811V1 อย่างถูกต้องภายในช่องในชั้นวางระบบ S800 I/O
สัญญาณและระบุถึง:เชื่อมต่อฟิลด์กับขั้วสัญญาณตามที่ระบุไว้ในไดอะแกรมการเดินสายที่มีอยู่ในคู่มือผู้ใช้
การกำหนดค่า:กำหนดค่า MTU สำหรับ I/O ที่ต้องการโดยการตั้งค่า minIDP DWORD ด้วยสามปุ่มเชิงกล
Power Up:หลังจากทำการเชื่อมต่อทั้งหมดแล้วให้กู้คืนพลังงานไปยังระบบและตรวจสอบว่า MTU เริ่มต้นอย่างถูกต้องโดยระบุด้วยตัวบ่งชี้ LED ที่เหมาะสม
ช่วงแอปพลิเคชัน
โรงงานผลิต:ABB TU811V1 ถูกนำมาใช้ในการผลิตแอปพลิเคชันเพื่อเชื่อมต่อเซ็นเซอร์และแอคทูเอเตอร์ที่แตกต่างกันกับระบบควบคุม ตัวอย่างเช่นในสายการประกอบยานยนต์สามารถเชื่อมโยงเซ็นเซอร์ที่ตรวจจับตำแหน่งของชิ้นส่วนบนสายพานลำเลียงกับโมดูลอินพุต/เอาต์พุต ดังนั้นระบบควบคุมสามารถตรวจสอบกระบวนการผลิตแบบเรียลไทม์และปรับระบบให้เหมาะสมโดยการปรับความเร็วของสายพานลำเลียงหรือเรียกแขนหุ่นยนต์ในเวลาที่เหมาะสม
สิ่งอำนวยความสะดวกการผลิตไฟฟ้า:สามารถใช้ในโรงไฟฟ้าเพื่อเชื่อมต่ออุปกรณ์ตรวจสอบระดับสนามกับระบบควบคุม ช่วยให้ระบบควบคุมโรงไฟฟ้าของโรงไฟฟ้าสามารถตรวจสอบและจัดการการผลิตและการกระจายไฟฟ้าอย่างมีประสิทธิภาพโดยให้การเชื่อมต่อที่เชื่อถือได้ มันเชื่อมต่อเซ็นเซอร์อุณหภูมิที่คดเคี้ยวเข้ากับโมดูล I/O เพื่อให้ระบบควบคุมดำเนินการหากอุณหภูมิไม่ได้อยู่ในช่วงที่ได้รับการยอมรับตามปกติสำหรับความสำเร็จ
โรงบำบัดน้ำและน้ำเสีย:ABB TU811V1 เชื่อมต่อเซ็นเซอร์วัดพารามิเตอร์คุณภาพน้ำและแอคทูเอเตอร์ที่ควบคุมการทำงานของปั๊มวาล์วและอุปกรณ์บำบัดในโรงบำบัดน้ำ/น้ำเสีย สิ่งนี้มีประโยชน์ในการบำบัดและปล่อยน้ำและน้ำเสียตามกฎระเบียบด้านสิ่งแวดล้อม ฟังก์ชั่นหลักของมันคือเพื่อให้แน่ใจว่าเซ็นเซอร์ทั้งหมดในถังบำบัดน้ำเชื่อมต่อกับโมดูล I/O เพื่อให้ระบบควบคุมสามารถปรับปั๊มปริมาณสารเคมีตามพารามิเตอร์คุณภาพน้ำที่ได้รับจากเซ็นเซอร์
การแก้ไขปัญหา
ตรวจสอบการเชื่อมต่อทั้งหมด:ดูการเชื่อมต่อทางกายภาพของคุณแต่ละครั้งเพื่อตรวจสอบการสึกหรอว่าสายการเชื่อมต่อทั้งหมดมีสายอย่างเหมาะสมและอยู่ในสภาพดี
สามารถกำหนดค่าได้:ตรวจสอบให้แน่ใจว่ามีการตั้งค่าคีย์เชิงกลที่กำหนดค่าได้อย่างเหมาะสมสำหรับโมดูล I/O ที่ต้องการ
ความสามารถในการวินิจฉัย:ใช้ประโยชน์จากซอฟต์แวร์วินิจฉัยของ ABB เพื่อติดตามสุขภาพของ MTU และตรวจจับปัญหาล่วงหน้า
สภาพแวดล้อม:ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการทำงานเป็นไปตามเงื่อนไขที่ระบุโดยเฉพาะอย่างยิ่งเกี่ยวกับอุณหภูมิและความชื้นเพื่อป้องกันผลกระทบที่ไม่พึงประสงค์ต่อการดำเนินการ
