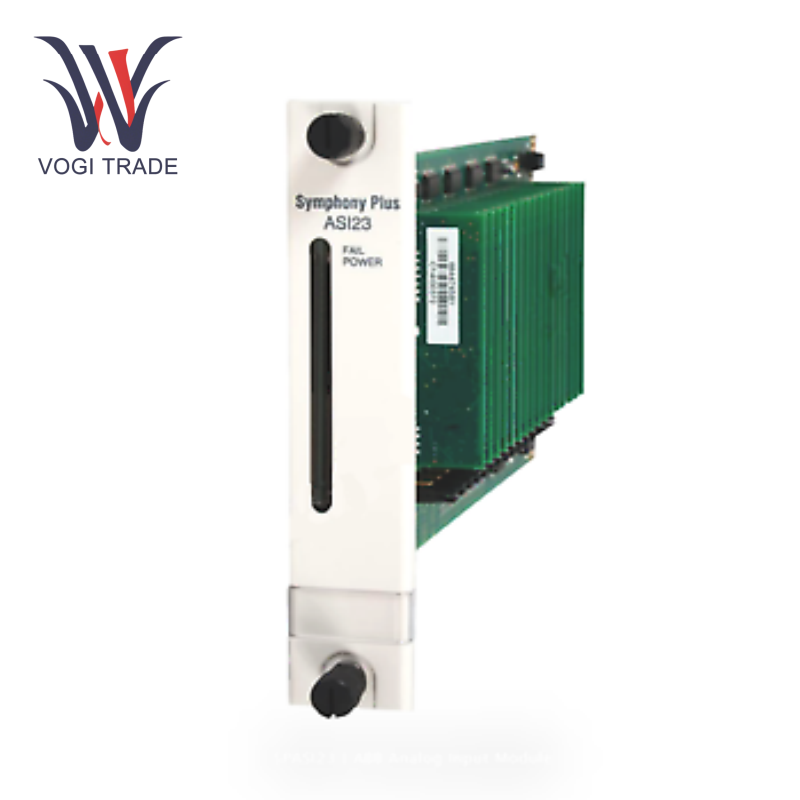

แบรนด์: ABBคำอธิบาย: โมดูลอินพุตแบบอะนาล็อกเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB SPASI23 ใช้กันอย่างแพร่หลายในระบบอัตโนมัติอุตสาหกรรมการควบคุมกระบวนการการผลิตเครื่องจักรการตรวจสอบพลังงานและสาขาอื่น ๆ และสามารถประมวลผลสัญญาณอะนาล็อกได้อย่างมีประสิทธิภาพ (เช่นอุณหภูมิความดันกระแส ฯลฯ )
| ผลิต |
ABB |
| หมายเลขรุ่น |
Spasi23 |
| แคตตาล็อก |
Bailey Infi 90 |
| ประเทศต้นกำเนิด |
สวีเดน |
| รหัส HS |
8538900000 |
| มิติ |
50*25*15 ซม. |
| มิติการบรรจุ |
53*28*20 ซม. |
| น้ำหนัก |
3 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
จำนวนช่องสัญญาณอินพุต: 16 ช่อง
อินพุตปัจจุบัน: (4-20ma)
แรงดันไฟฟ้า: (0-10V, ± 2.5V, 1-5V)
ความละเอียด: ADC ที่มีความแม่นยำสูง 16 บิต
อินเทอร์เฟซการสื่อสาร: RS-485 รองรับโปรโตคอล Modbus RTU และสามารถขยายไปยัง Profibus และโปรโตคอลอื่น ๆ
การออกแบบการแยก: การแยกไฟฟ้าระหว่างช่องทางความสามารถในการต่อต้านการแทรกแซงสูงถึง 1,500V AC/DC
อุณหภูมิการทำงาน: -20 ° C ~ 55 ° C
ระดับการป้องกัน: IP20
วิธีการติดตั้ง: การติดตั้ง DIN Rail
หลักการใช้งาน
การได้รับสัญญาณและการแปลง: ABB SPASI23 ได้รับเอาต์พุตสัญญาณอะนาล็อกโดยเซ็นเซอร์ (เช่นแรงดันไฟฟ้า 4-20MA หรือแรงดันไฟฟ้า 0-10V) ผ่านช่องสัญญาณอินพุต 16 ช่องและใช้ ADC ที่มีความแม่นยำสูง
การปรับสภาพสัญญาณ: การขยายสัญญาณในตัวการกรองและฟังก์ชั่นการประมวลผลเชิงเส้นเพื่อกำจัดสัญญาณรบกวนเสียงและปรับปรุงความเสถียรของสัญญาณ
การส่งข้อมูล: ABB SPASI23 ส่งข้อมูลผ่าน RS-485 BUS หรือ MODBUS โปรโตคอล RTU ส่งสัญญาณดิจิตอลไปยัง PLC, DCS หรือระบบคอมพิวเตอร์โฮสต์เพื่อให้ได้การตรวจสอบและควบคุมแบบเรียลไทม์
ความซ้ำซ้อนและการขยายตัว: รองรับการเรียงซ้อนหลายโมดูลแยกโมดูลตามรหัสที่อยู่และขยายจำนวนช่องสัญญาณการรับสัญญาณ
คุณสมบัติการใช้งาน
ความแม่นยำและความเสถียรสูง: ABB SPASI23 ใช้ ADC 16 บิตและเทคโนโลยีการแยกเพื่อให้แน่ใจว่ามีความแม่นยำในการวัด (± 0.1% ค่าทั่วไป)
การออกแบบต่อต้านการแทรกแซง: (เช่นวงจรตัวกรอง) เหมาะสำหรับสถานการณ์อุตสาหกรรมที่มีสภาพแวดล้อมทางแม่เหล็กไฟฟ้าที่ซับซ้อน
การกำหนดค่าและความยืดหยุ่นที่ยืดหยุ่น: ABB SPASI23 รองรับอินพุตประเภทสัญญาณหลายชนิดและสามารถกำหนดค่าช่วงอินพุตกำไรและพารามิเตอร์อื่น ๆ ผ่านซอฟต์แวร์เพื่อปรับให้เข้ากับข้อกำหนดของเซ็นเซอร์ที่แตกต่างกัน
