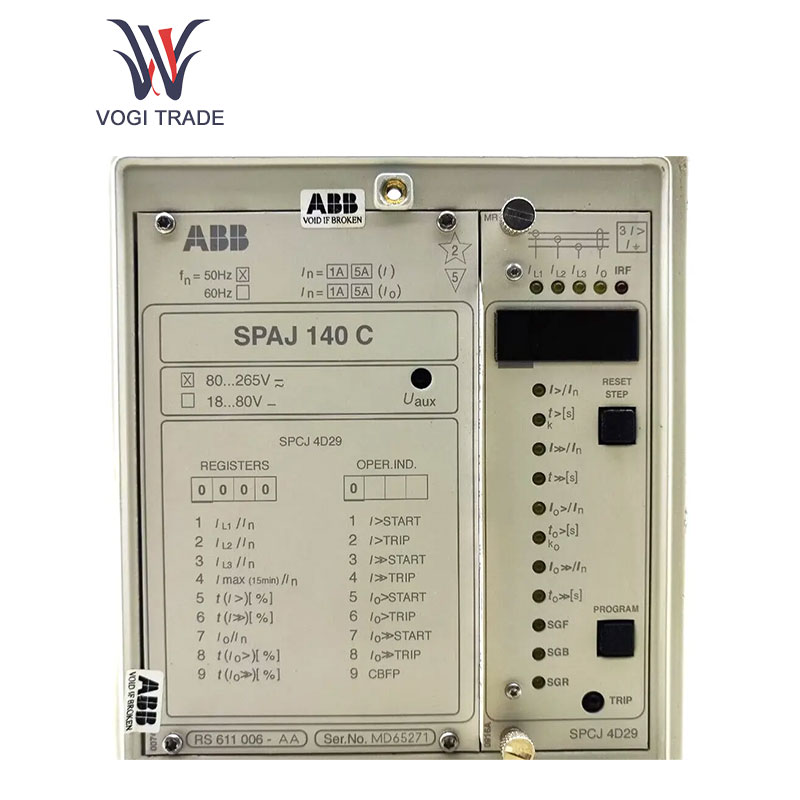

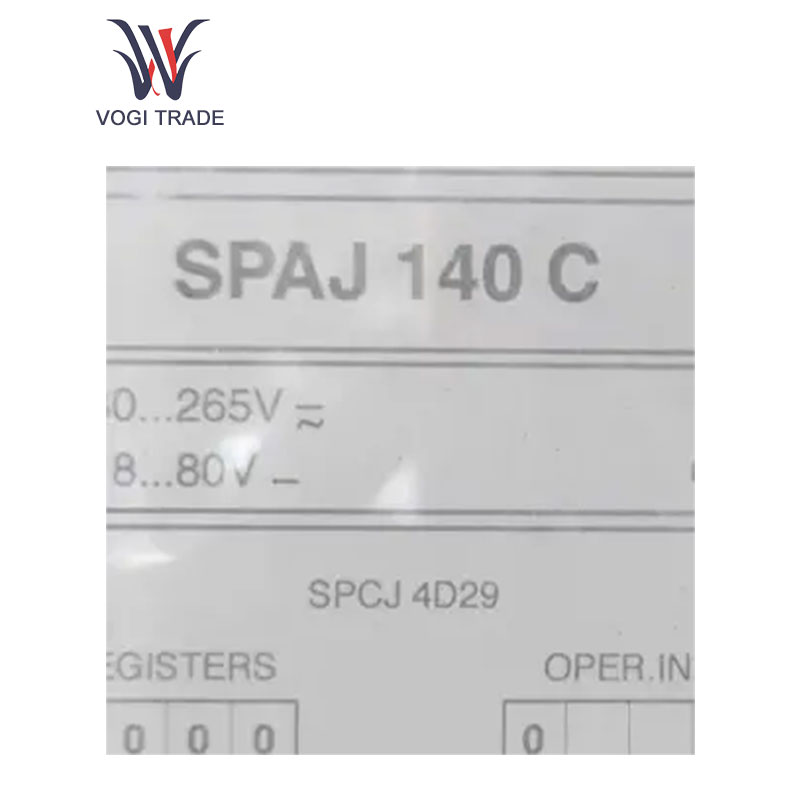

เอบีบี SPAJ140C-CA

รายละเอียด

1. พารามิเตอร์การใช้งาน

แหล่งจ่ายไฟ: วงจรจ่ายไฟของอุปกรณ์นี้ใช้แหล่งจ่ายไฟ AC 220V ซึ่งสามารถปรับให้เข้ากับความผันผวนภายในช่วงที่กำหนดและให้การทำงานมีเสถียรภาพภายใต้สภาวะการจ่ายไฟบางอย่าง

พารามิเตอร์ปัจจุบัน: กระแสคือ 5A และกระแสลำดับศูนย์สามารถเป็น 1A หรือ 5A ตามรุ่นเฉพาะ ซึ่งสามารถตอบสนองข้อกำหนดการป้องกันของระบบไฟฟ้าที่แตกต่างกัน ตรวจจับและตอบสนองต่อการเปลี่ยนแปลงปัจจุบันได้อย่างแม่นยำ และให้การป้องกันพลังงานที่มีประสิทธิภาพ อุปกรณ์.

แรงดันไฟฟ้าอินพุต: นอกเหนือจากอินพุตไฟ AC220V แล้ว ABB SPAJ140C-CA ยังมีอินพุตการวัดด้วยแรงดันไฟฟ้าอินพุต 100V ซึ่งใช้สำหรับการตรวจสอบแรงดันไฟฟ้าในระบบไฟฟ้าเพื่อรับข้อมูลเพิ่มเติมเพื่อประเมินการป้องกันกระแสเกินและการป้องกันข้อผิดพลาดของกราวด์

2. ฟังก์ชั่นผลิตภัณฑ์

ฟังก์ชั่นการป้องกันกระแสเกิน: การป้องกันกระแสเกิน/กระแสต่ำมาพร้อมกับอุปกรณ์กระแสไฟเกินเฟสต่ำที่กำหนดสามเฟส เช่น การตั้งค่าเวลาต่ำสุดของเวลาคงที่หรือเวลาผกผันของ IDMT หรืออุปกรณ์กระแสไฟเกินเฟสสูงที่กำหนดสามเฟสการตั้งค่าลักษณะเฉพาะทันทีหรือคงที่ เมื่อกระแสเฟสเกินกระแสเริ่มต้นที่ตั้งไว้ อุปกรณ์ป้องกันกระแสเกินจะส่งสัญญาณเริ่มต้นหลังจากเวลาที่กำหนดไว้ล่วงหน้า และดำเนินการตามเวลาการดำเนินการที่ตั้งไว้หรือเวลาการดำเนินการที่คำนวณไว้ เพื่อปกป้องอุปกรณ์ไฟฟ้าจากความเสียหายจากกระแสไฟฟ้าขนาดใหญ่ได้อย่างมีประสิทธิภาพ

ฟังก์ชันการป้องกันข้อผิดพลาดของกราวด์: ABB SPAJ140C-CA มาพร้อมกับอุปกรณ์ข้อผิดพลาดของกราวด์ระดับต่ำที่มีคุณลักษณะเวลาที่แน่นอนหรือเวลาผกผัน และอุปกรณ์ข้อผิดพลาดของกราวด์ระดับสูงที่มีฟังก์ชันการดำเนินการตามเวลาทันทีหรือแน่นอน เมื่อกระแสไฟฟ้าลัดเกินกระแสไฟฟ้าเริ่มต้นที่เลือก อุปกรณ์กราวด์ฟอลต์จะเริ่มทำงานและส่งสัญญาณเพื่อป้องกันตัวป้อนรัศมีจากการลัดวงจรและความผิดปกติของกราวด์ตามโหมดกราวด์ การต่อกราวด์ความต้านทาน หรือการต่อกราวด์อิมพีแดนซ์

การป้องกันข้อบกพร่องของเซอร์กิตเบรกเกอร์ในตัว: เมื่อเซอร์กิตเบรกเกอร์ทำงานล้มเหลว SPAJ140C-CA จะสามารถตรวจจับ สร้างสัญญาณ และใช้มาตรการป้องกันที่เป็นไปได้อย่างรวดเร็วเพื่อป้องกันไม่ให้ขอบเขตของความผิดปกติขยาย ซึ่งจะช่วยปรับปรุงความน่าเชื่อถือของระบบไฟฟ้า

เอาต์พุตรีเลย์: SPAJ140C-CA ติดตั้งรีเลย์สำหรับงานหนักสองตัวและเอาต์พุตรีเลย์ 4 ตัวสำหรับควบคุมสัญญาณ เมทริกซ์รีเลย์เอาต์พุตจะกำหนดเส้นทางสัญญาณเริ่มต้นหรือการเดินทางของตรรกะการป้องกันไปยังรีเลย์เอาต์พุตที่จำเป็น เพื่อดำเนินการควบคุมและเอาต์พุตสัญญาณของเบรกเกอร์หรืออุปกรณ์อื่น ๆ

ฟังก์ชั่นการแสดงผลและการสื่อสาร: SPAJ140C-CA มีฟังก์ชั่นการอ่านและเขียนค่าที่ตั้งค่าไว้ผ่านจอแสดงผลภายในและปุ่มที่แผงด้านหน้าหรืออินเทอร์เฟซแบบอนุกรมและบัสไฟเบอร์ออปติกระบบด้านบน นอกจากนี้ ยังสามารถแสดงปริมาณที่วัดได้ ค่าที่ตั้งไว้ และข้อมูลที่บันทึกไว้ระหว่างข้อผิดพลาดหรือการตั้งค่าพารามิเตอร์ การตรวจสอบและการวินิจฉัยตามความสะดวกของผู้ใช้

การตรวจสอบตนเอง: ปัจจุบัน SPAJ140C-CA สามารถตรวจสอบการทำงานของอุปกรณ์อิเล็กทรอนิกส์และไมโครชิปได้โดยอัตโนมัติเพื่อตรวจสอบว่าอุปกรณ์อยู่ในสภาพการทำงานที่ดี เมื่อเกิดข้อผิดพลาด ก็สามารถแจ้งเตือนแบบไดนามิก ทำให้การทำงานของระบบมีประสิทธิภาพและเชื่อถือได้มากขึ้น

3. ขอบเขตการใช้งาน

การป้องกันระบบไฟฟ้า: ABB SPAJ140C-CA ใช้กันอย่างแพร่หลายในระบบไฟฟ้าที่มีระดับแรงดันไฟฟ้าต่างๆ เพื่อปกป้องอุปกรณ์ไฟฟ้าจากข้อผิดพลาดของกระแสไฟเกินและการต่อสายดิน ช่วยให้มั่นใจถึงการทำงานที่ปลอดภัยและมีเสถียรภาพของระบบไฟฟ้า และหลีกเลี่ยงไฟฟ้าดับหรือความเสียหายของอุปกรณ์ที่เกิดจากข้อผิดพลาด

ระบบจำหน่ายไฟฟ้าทางอุตสาหกรรม: ปกป้องอุปกรณ์ไฟฟ้าต่างๆ ในระบบจำหน่ายไฟฟ้าทางอุตสาหกรรมของโครงการการผลิตและเหมืองแร่ รับประกันความคล่องตัวของกระบวนการอย่างต่อเนื่อง และลดการสูญเสียการผลิตที่เกิดจากความผิดพลาดทางไฟฟ้า

ระบบจ่ายไฟในอาคารพาณิชย์: ABB SPAJ140C-CA สามารถปกป้องหม้อแปลง ตู้กระจายสินค้า และอุปกรณ์อื่น ๆ ในระบบจ่ายไฟของห้างสรรพสินค้าและอาคารสำนักงานได้อย่างมีประสิทธิภาพ ปรับปรุงคุณภาพแหล่งจ่ายไฟ และให้การรับประกันพลังงานที่เชื่อถือได้สำหรับการดำเนินงานเชิงพาณิชย์
