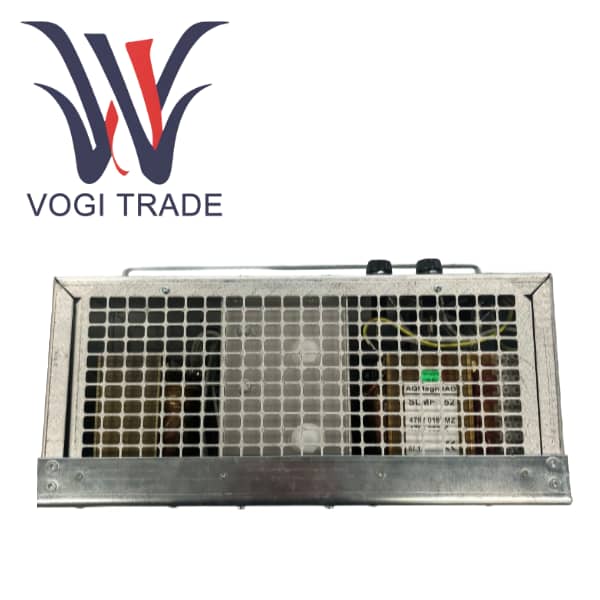

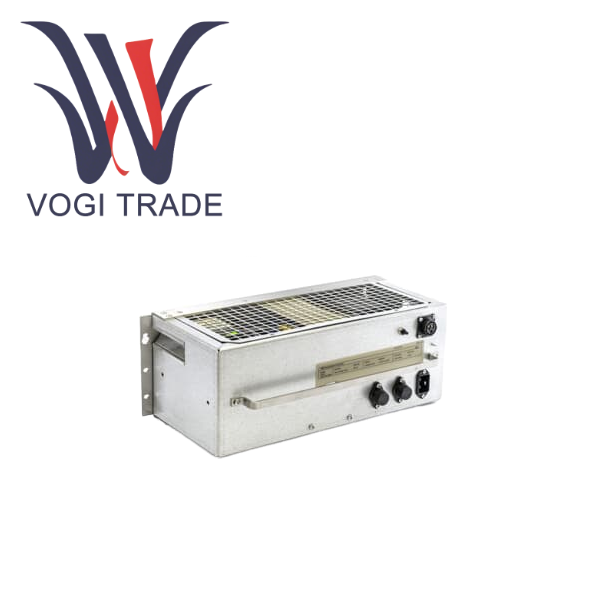

เอบีบี SA168 3BSE003389R1

ภาพรวมผลิตภัณฑ์

SA168 เป็นส่วนประกอบแหล่งจ่ายไฟหลักในระบบควบคุมกระบวนการแบบกระจาย ABB Advant Master 3BSE003389R1 ได้รับการกำหนดให้เป็น "หน่วยจ่ายไฟ" ซึ่งมีหน้าที่พื้นฐานในการแปลงแหล่งจ่ายไฟหลัก AC ที่โรงงานได้รับให้เป็นแรงดันไฟฟ้าทำงาน DC ที่เสถียร บริสุทธิ์ และกระเพื่อมต่ำซึ่งโมดูลอิเล็กทรอนิกส์ทั้งหมดภายในระบบ Advant Master ต้องการ

ใน DCS ขนาดใหญ่ เช่น Advant Master ที่ใช้สำหรับกระบวนการทางอุตสาหกรรมที่สำคัญ การทำงานที่เชื่อถือได้ของระบบควบคุมทั้งหมดขึ้นอยู่กับระบบจ่ายไฟคุณภาพสูงและสำรองสูงโดยสมบูรณ์ ในฐานะผู้ให้บริการแหล่งจ่ายไฟระดับแร็ค SA168 ไม่เพียงแต่ต้องมีกำลังไฟที่เพียงพอเท่านั้น แต่ยังต้องมีคุณสมบัติด้านความปลอดภัย เช่น แรงดันไฟเกิน กระแสไฟเกิน และการป้องกันการลัดวงจรอีกด้วย นอกจากนี้ ควรสามารถรักษาเอาต์พุตที่เสถียรได้เมื่อแหล่งจ่ายไฟหลักประสบกับความผันผวนในช่วงสั้นๆ ป้องกันไม่ให้ระบบควบคุมทั้งหมดพังเนื่องจากปัญหาแหล่งจ่ายไฟ และหลีกเลี่ยงอุบัติเหตุด้านความปลอดภัยในการผลิตที่ร้ายแรงหรืออุปกรณ์เสียหาย

คุณสมบัติการทำงานของผลิตภัณฑ์

ออกแบบมาโดยเฉพาะสำหรับ DCS ที่มีความพร้อมใช้งานสูง

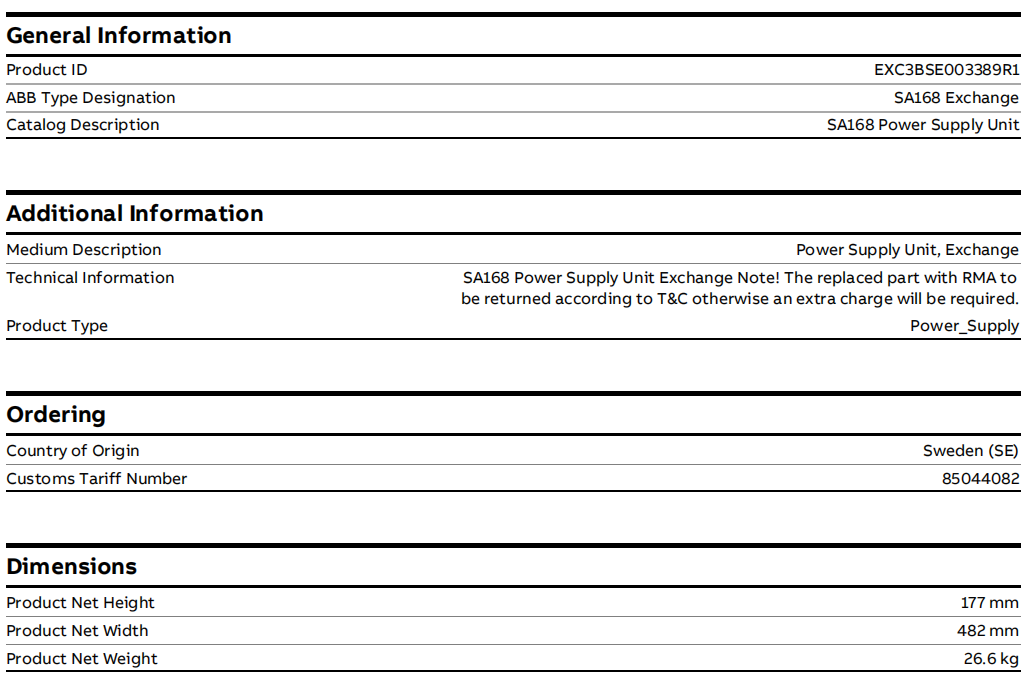

ด้วยน้ำหนัก 26.6 กก. และความสูง 177 มม. อุปกรณ์นี้รวมหม้อแปลงความจุสูง ตัวกรอง และอุปกรณ์จ่ายไฟไว้ภายใน จึงสามารถจ่ายพลังงานได้อย่างเพียงพอและเสถียรให้กับโมดูลทั้งหมดภายในแร็ค AC 400 ทั้งหมด

มีกลไกการป้องกันหลายแบบ และติดตั้งการป้องกันแรงดันไฟฟ้าเกิน การป้องกันกระแสเกิน และวงจรป้องกันการลัดวงจรอย่างสมบูรณ์ เมื่อเกิดข้อผิดพลาดที่เทอร์มินัลเอาต์พุต ก็สามารถตัดเอาต์พุตหรือเข้าสู่โหมดจำกัดกระแสได้อย่างรวดเร็ว เพื่อป้องกันโมดูลควบคุมดาวน์สตรีมที่มีราคาแพง

การรองรับระบบสำรองพลังงาน: ในการใช้งานที่สำคัญ ชั้นวาง AC 400 โดยทั่วไปจะติดตั้งหน่วยจ่ายไฟ SA168 ตั้งแต่สองตัวขึ้นไป และทำงานในโหมดสำรองสำรองแบบขนาน แม้ว่ายูนิตจ่ายไฟตัวใดตัวหนึ่งจะล้มเหลว ยูนิตที่เหลือก็สามารถรับภาระทั้งหมดได้อย่างราบรื่น เพื่อให้แน่ใจว่าแหล่งจ่ายไฟของระบบจะไม่ถูกรบกวน

การรวมระบบและการวินิจฉัย

แหล่งจ่ายไฟแบ็คเพลน SA168 จ่ายไฟ DC ให้กับโมดูลที่เสียบไว้ทั้งหมดผ่านแบ็คเพลนของชั้นวาง ทำให้การเดินสายภายในง่ายขึ้น

การระบุสถานะและการเตือน: โดยปกติแล้วจะมีไฟแสดงสถานะ LED บนแผงชุดจ่ายไฟเพื่อแสดงสถานะของแหล่งจ่ายไฟปกติ ข้อผิดพลาด ฯลฯ ที่สำคัญกว่านั้น สัญญาณสถานะเหล่านี้จะถูกรายงานแบบเรียลไทม์ไปยัง Advant Controller ผ่านทางบัสแบ็คเพลน ผู้ปฏิบัติงานสามารถตรวจสอบสถานะความสมบูรณ์ของหน่วยกำลังแต่ละหน่วยจากระยะไกลบนสถานีควบคุมระบบ Advant OCS เพื่อให้บรรลุการบำรุงรักษาเชิงคาดการณ์
