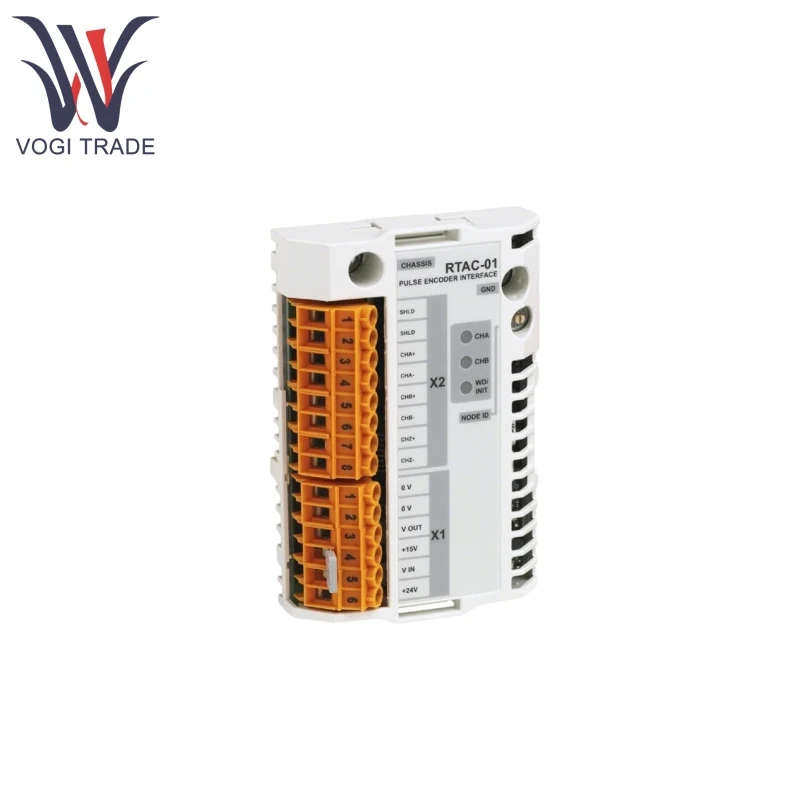

แบรนด์: ABBคำอธิบาย: โมดูลอินเทอร์เฟซ Pulse Encoderเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB RTAC-01 3ABD64610805 ฟังก์ชั่นหลักคือการให้อินเทอร์เฟซการเชื่อมต่อสำหรับตัวเข้ารหัสพัลส์ดิจิตอลทำให้ความเร็วหรือตำแหน่ง (มุม) ที่แม่นยำสำหรับเพลามอเตอร์ โมดูลนี้จะต้องใช้ร่วมกับไดรฟ์ ACS 800 และเหมาะสำหรับแอปพลิเคชันที่ต้องใช้ความเร็วสูงหรือควบคุมตำแหน่ง
| ผลิต |
ABB |
| หมายเลขรุ่น |
RTAC-01 |
| หมายเลขสั่งซื้อ |
3ABD64610805 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8543709990 |
| มิติ |
24*16*6 ซม. |
| น้ำหนัก |
0.6kg |
คุณสมบัติของผลิตภัณฑ์
ABB RTAC-01 3ABD64610805 รองรับการเชื่อมต่อตัวเข้ารหัสที่แตกต่างหรือปลายเดี่ยวและเข้ากันได้กับประเภทเอาท์พุทของตัวเข้ารหัสต่างๆรวมถึงการกดแบบพุช, คอลเลคชั่นแบบเปิด (การจม) และแบบเปิด (จัดหา)
ABB RTAC-01 3ABD64610805 มีช่องสัญญาณสามช่อง: A, B และ Z ช่อง A และ B เป็นช่องสัญญาณป้อนกลับความเร็ว (ที่มีความแตกต่างเฟส 90 °ในมุมไฟฟ้า) ในขณะที่ช่อง Z ทำหน้าที่เป็นศูนย์อ้างอิงที่ไม่มีพัลส์ต่อการปฏิวัติ
ABB RTAC-01 3ABD64610805 สามารถให้พลังงาน 15V หรือ 24V DC ให้กับตัวเข้ารหัสโดยมี 15V เป็นค่าเริ่มต้น (เลือกผ่านจัมเปอร์บนเทอร์มินัล X1 เทอร์มินัล 4-5 เชื่อมต่อสำหรับ 15V และ 5-6 เชื่อมต่อสำหรับ 24V)
ABB RTAC-01 3ABD64610805 มีกำลังเอาต์พุตสูงสุด 5W เกินกว่านี้ต้องใช้แหล่งจ่ายไฟภายนอก (จัมเปอร์การเลือกแรงดันไฟฟ้าจะต้องถูกลบออกเมื่อใช้แหล่งจ่ายไฟภายนอก)
ABB RTAC-01 3ABD64610805 มีการติดตั้งไฟ LED วินิจฉัย 3 ตัว: Cha (สีเขียวแสดงถึงกิจกรรมของช่อง), CHB (สีเขียว, แสดงกิจกรรมช่อง B) และ WD/Init
ABB RTAC-01 3ABD64610805 สามารถติดตั้งได้โดยตรงในสล็อต 1 หรือสล็อต 2 ของไดรเวอร์ ACS 800 (การเชื่อมต่อสัญญาณและพลังงานจะถูกสร้างขึ้นโดยอัตโนมัติผ่านตัวเชื่อมต่อ 38 พิน) หรือติดตั้งบนรางดินโดยใช้อะแดปเตอร์โมดูล I/O ภายนอก AIMA-01
ABB RTAC-01 3ABD64610805 รองรับการเลือกที่อยู่โหนด (ตั้งค่าผ่านปุ่ม S1 เมื่อใช้ AIMA-01, ช่วง 16-31, ค่าเริ่มต้น 16)
ABB RTAC-01 3ABD64610805 สกรูติดตั้งยังทำหน้าที่เป็นจุดต่อสายดิน, ข้อกำหนดการประชุม EMC, ช่องสัญญาณอินพุตถูกแยกออกจากวงจรลอจิก, แหล่งจ่ายไฟและพื้นดิน (แรงดันไฟฟ้าทดสอบ 1.5kV AC, ระยะเวลา 1 นาที)
ผลิตภัณฑ์โดยใช้หลักการ
ABB RTAC-01 3ABD64610805 ติดตั้งบนเพลามอเตอร์และสร้างสัญญาณพัลส์ A และ B (ที่มีความแตกต่างเฟส 90 °) เมื่อมอเตอร์หมุน เมื่อมอเตอร์ทำงานในทิศทางไปข้างหน้าสัญญาณ A ช่องสัญญาณควรนำช่อง B โดยมุมไฟฟ้า 90 ° โมดูลแปลงสัญญาณนี้เป็นข้อมูลความเร็วหรือตำแหน่งและส่งไปยังไดรฟ์ ACS 800 ซึ่งปรับเอาต์พุตตามข้อมูลนี้เพื่อให้ได้การควบคุมที่แม่นยำ
มันถูกแทรกลงในสล็อตของไดรฟ์ 1/2 และยึดด้วยสกรู (ทำให้มั่นใจได้ว่าการต่อสายดินและการปฏิบัติตาม EMC) แหล่งจ่ายไฟตัวเข้ารหัสเชื่อมต่อผ่านเทอร์มินัล X1 (เลือก 15V/ 24V ตามข้อกำหนดของตัวเข้ารหัส) และสัญญาณตัวเข้ารหัสจะเชื่อมต่อผ่านเทอร์มินัล X2 (อ้างอิงถึงไดอะแกรมการเดินสายสำหรับประเภทเอาต์พุตเช่นที่อยู่ที่แตกต่างกัน
ในระหว่างการดำเนินการไปข้างหน้าตรวจสอบให้แน่ใจว่าสัญญาณ A-Channel นำไปสู่ B-Channel (ตรวจสอบโดยใช้ออสซิลโลสโคปหรือคู่มือเข้ารหัส); มิฉะนั้นให้ปรับสายไฟ (เช่นสลับช่อง A และ B)
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับ ABB RTAC-01 3ABD64610805 โมดูลอินเตอร์เฟส Pulse Encoder
| หมวดหมู่ | พารามิเตอร์โดยละเอียด |
| ลักษณะสัญญาณ |
ความถี่สัญญาณสูงสุด: 200 kHz ระดับสัญญาณ (แหล่งจ่ายไฟ 15V): "1"> 7.6V, "0" <5V ระดับสัญญาณ (แหล่งจ่ายไฟ 24V): "1"> 12.2V, "0" <8V |
| ประสิทธิภาพการตอบกลับความเร็ว |
ความละเอียด: 0.00305% (15 บิต) ความแม่นยำ: 50 ppm |
| พารามิเตอร์แหล่งจ่ายไฟ |
แรงดันเอาต์พุต: 15V DC ± 10% / 24V DC ± 10%; กำลังขับสูงสุด: 5W การใช้พลังงานของโมดูล: 140mA (5V) + 55mA (24V) |
| ความต้องการสายเคเบิล |
ประเภทสายเคเบิล: 4 × (2+1) คู่บิด (พร้อมโล่รายบุคคลและโดยรวม) พื้นที่ตัดขวางตัวนำ: 0.5-1.0mm² ความยาวสูงสุด: 300 ม. สำหรับการกดแบบพุชที่แตกต่าง, 200 ม. สำหรับการกดแบบปลายเดี่ยว, 100m สำหรับตัวสะสม/emitter แบบเปิด |
| สภาพแวดล้อมและอายุการใช้งาน |
สภาพแวดล้อมการดำเนินงาน: สอดคล้องกับคู่มือฮาร์ดแวร์ ACS 800 Drive; อายุขัยโดยประมาณ: 100,000 ชั่วโมง |
| ตัวเชื่อมต่อ |
ขั้วต่อรถบัสคู่ขนาน 38 พิน เทอร์มินัลประเภทสกรู 39-2 (6-pole + 8-pole, รองรับสูงสุดสำหรับสาย 2.5 มม. ²) |
