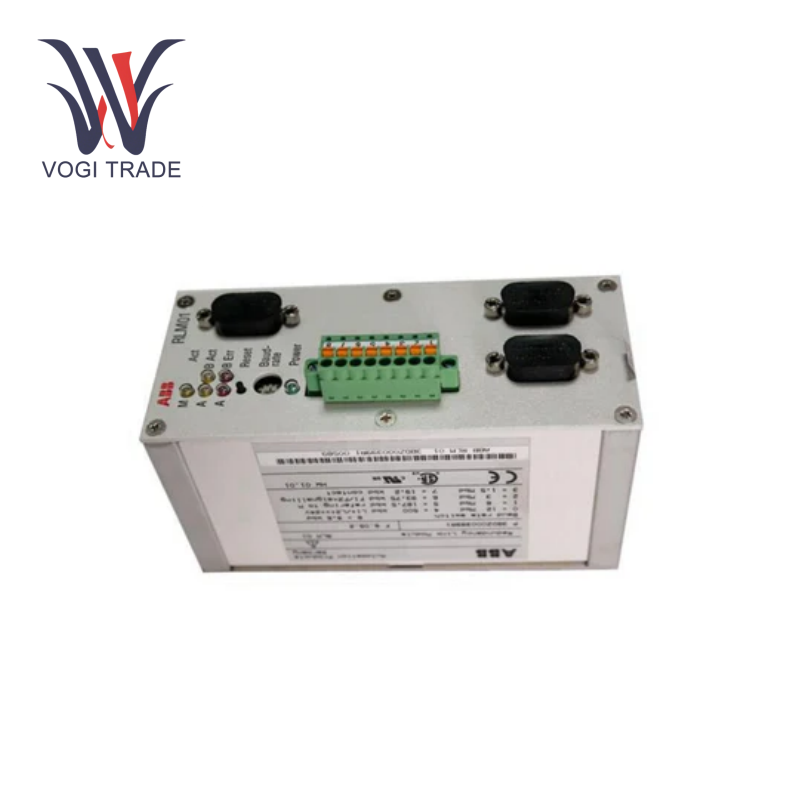

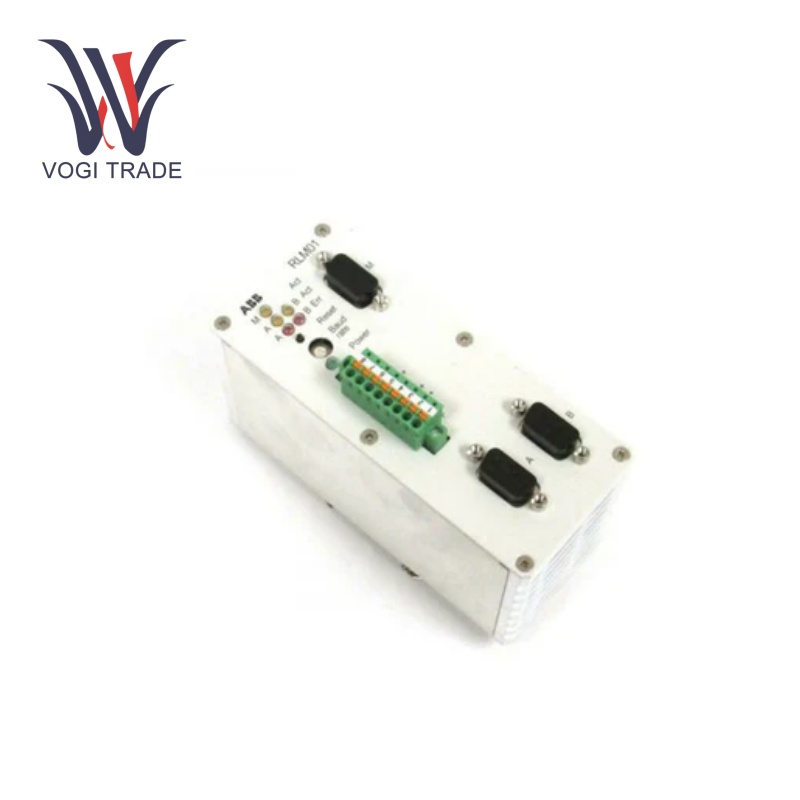

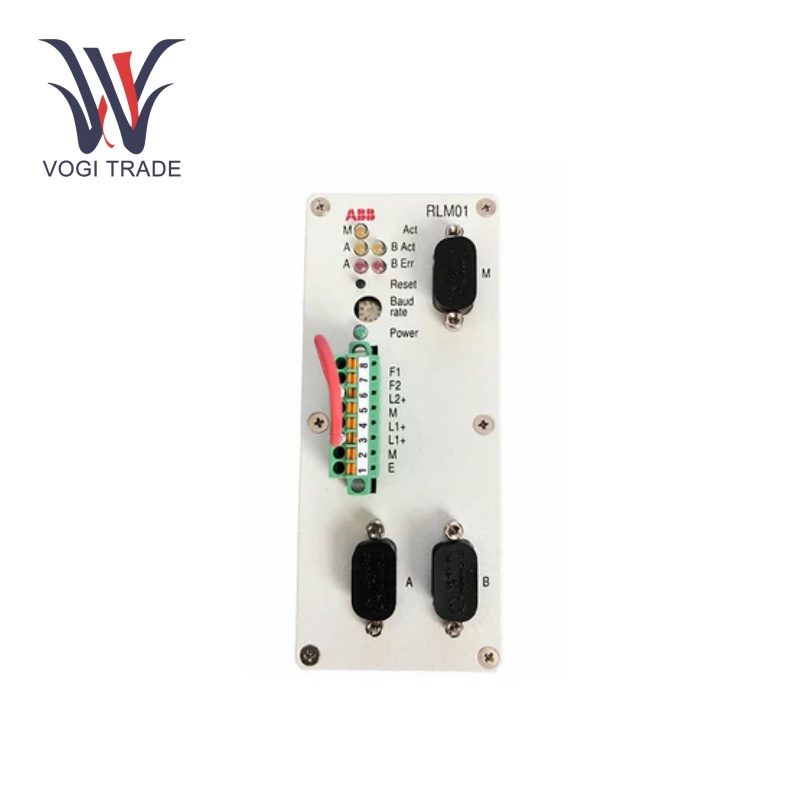

ABB RLM01

แรงดันไฟฟ้าในการดำเนินการ:24V DC

การใช้พลังงาน:150ma.

การสูญเสียพลังงาน:ประมาณ 3.6W.

การเชื่อมต่อ:8 - แถบขั้วพิน

สายข้าม - ส่วน:0.14 - 1.5 มม. ²

อินเทอร์เฟซอนุกรม:การเชื่อมต่อ A, B และ M.

อัตราการส่ง:9.6 Kbps ถึง 12 Mbps

การเชื่อมต่อ:9 - PIN Sub - D Connector

การแยกไฟฟ้า:VDE 0110 แยกฟังก์ชัน

แรงดันไฟฟ้าทดสอบ:500 Veff

อุณหภูมิการทำงาน:0 - 50 ° C

TRอุณหภูมิ ANSPORT/การจัดเก็บ:- 30 - 85 ° C

ความชื้นสัมพัทธ์:75% ไม่ใช่การกลั่นตัว

คุณสมบัติการใช้งาน

การแปลงความซ้ำซ้อน:ABB RLM01 สามารถแปลงสาย profibus ที่ไม่ซ้ำซ้อนเป็นสองบรรทัดซ้ำซ้อนและในทางกลับกันมันทำงานเหมือนสวิตช์ที่ใช้งานอยู่สามารถรวมอุปกรณ์ฟิลด์เข้ากับอินเทอร์เฟซ Profibus DP เดียวในเครือข่าย Profibus ซ้ำซ้อน

การขยายสัญญาณและการตรวจสอบ:ABB RLM01 จะขยายง่ามสัญญาณและแอมพลิจูดของข้อมูลที่เข้ามาและตรวจสอบกิจกรรมสายและสถานะข้อผิดพลาดของสามบรรทัด

การกำหนดค่าโปร่งใส: มีความโปร่งใสสำหรับการกำหนดค่า Profibus ซึ่งหมายความว่าไม่จำเป็นต้องมีที่อยู่ทาส

Hความจุสถานี igh:อินเทอร์เฟซ Profibus แต่ละตัวของ RLM01 สามารถให้บริการได้สูงสุด 31 สถานี Profibus และจำนวนสามารถขยายได้โดยใช้ตัวทำซ้ำ

พื้นที่แอปพลิเคชัน

การควบคุมกระบวนการ:ในภาคเฉพาะเช่นเคมียาและการแปรรูปอาหาร ABB RLM01 สามารถนำไปใช้กับเครือข่าย profibus ซ้ำซ้อนในระบบควบคุมกระบวนการเพื่อให้แน่ใจว่าการทำงานอย่างต่อเนื่องและมั่นคงของระบบควบคุมจึงมั่นใจได้ถึงคุณภาพและความปลอดภัยของกระบวนการผลิต

ระบบอัตโนมัติอุตสาหกรรม:ในสายการผลิตอุตสาหกรรมมันถูกใช้เพื่อให้แน่ใจว่าการใช้งานอุปกรณ์อัตโนมัติที่ใช้ Profibus นั้นราบรื่นเช่นตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLCs) และตัวแปลงความถี่ปรับปรุงความเสถียรและความน่าเชื่อถือของกระบวนการผลิตทั้งหมด

แอปพลิเคชั่นทางทะเล: ABB RLM01 เหมาะสำหรับเรือและระบบการเดินเรือเช่นในระบบควบคุมระบบอัตโนมัติของเครื่องยนต์ของเรืออุปกรณ์นำทางและระบบการขนถ่ายสินค้าให้การป้องกันการสื่อสารซ้ำซ้อนที่เชื่อถือได้สำหรับการใช้งานในสภาพแวดล้อมทางทะเลที่รุนแรง
