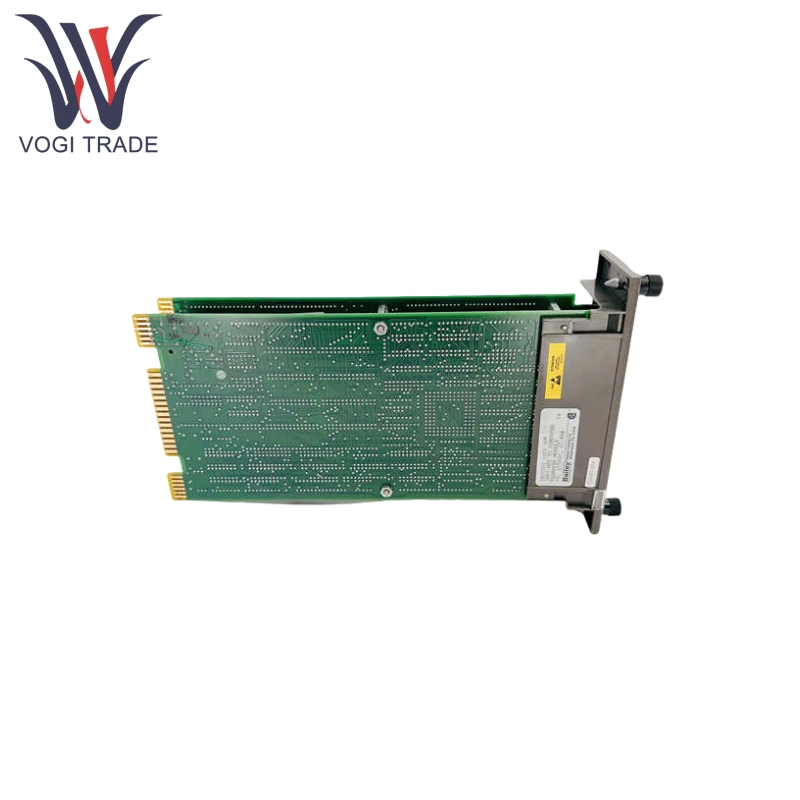

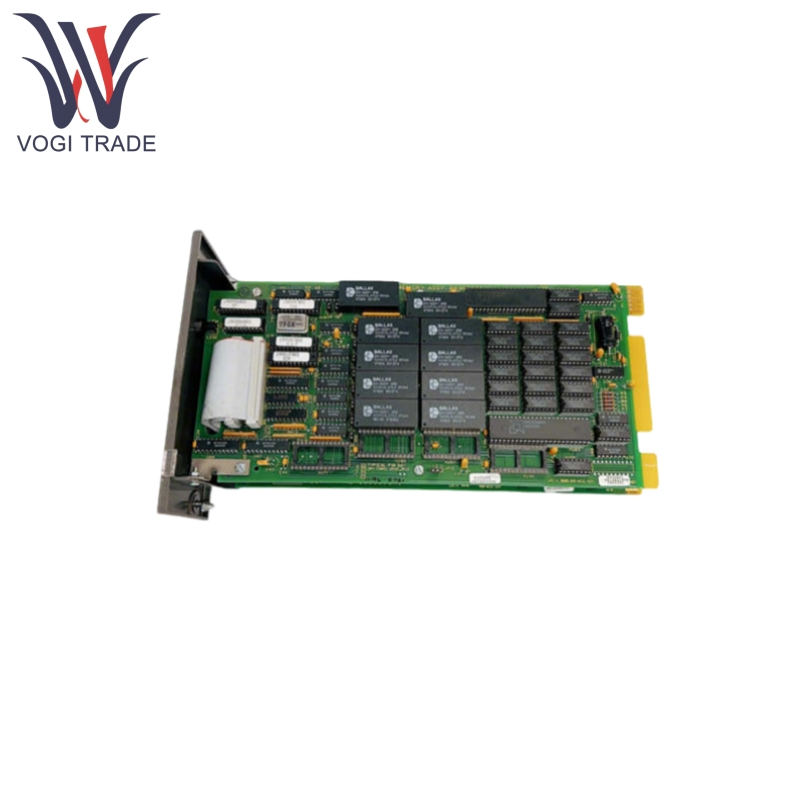

ยี่ห้อ: ABBคำอธิบาย: โมดูลการถ่ายโอนคอมพิวเตอร์สภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นABB INICT01 สามารถแปลงโปรโตคอลที่เป็นกรรมสิทธิ์ของเครือข่าย INFI-Net ให้เป็นโปรโตคอล RS-232 ที่คอมพิวเตอร์จดจำได้ ซึ่งรองรับการโต้ตอบข้อมูลแบบสองทาง นอกจากนี้ยังสามารถส่งข้อมูลอุปกรณ์ภาคสนามไปยังเทอร์มินัลการตรวจสอบแบบเรียลไทม์ และส่งคำสั่งควบคุมกลับไปยังเครือข่าย INFI-Net เพื่อให้บรรลุการควบคุมแบบวงปิด
| ผลิต |
เอบีบี |
| หมายเลขรุ่น |
INIT01 |
| หมายเลขการสั่งซื้อ |
INIT01 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8473309000 |
| มิติ |
12*12*4ซม |
| น้ำหนัก |
0.4กก |
คุณสมบัติผลิตภัณฑ์
ช่องอินพุต/เอาต์พุต ABB INICT01 มีการแยกกระแสไฟ AC 500V ต้านทานไฟกระชากและการรบกวนทางแม่เหล็กไฟฟ้าในสภาพแวดล้อมอุตสาหกรรมได้อย่างมีประสิทธิภาพ
ABB INICT01 รวมวงจรป้องกันแรงดันไฟฟ้าเกิน/กระแสเกิน และรองรับอินพุตสำรองของแหล่งจ่ายไฟคู่ (24V DC ±10%) เพื่อให้มั่นใจว่าการทำงานจะต่อเนื่องในสถานการณ์ที่สำคัญ
ABB INICT01 มีการตั้งค่าสวิตช์ DIP โดยบอร์ด CPU ที่ติดตั้งสวิตช์ DIP สามชุด ช่วยให้กำหนดค่าพารามิเตอร์การสื่อสารได้โดยตรง เช่น อัตราบอด (50-19200 bps) พาริตีบิต และความยาวบิตข้อมูลโดยไม่มีการแทรกแซงซอฟต์แวร์
ABB INICT01 มี ROM ขนาด 256KB สำหรับการจัดเก็บเฟิร์มแวร์, RAM 512KB สำหรับการประมวลผลข้อมูลแบบเรียลไทม์ และ NVRAM ขนาด 80KB เพื่อรักษาข้อมูลการกำหนดค่าที่ไม่สูญหายระหว่างไฟฟ้าดับ
ABB INICT01 มีพอร์ต RS-232 คู่ที่รองรับการสื่อสารฟูลดูเพล็กซ์ ทำให้สามารถเชื่อมต่อกับคอมพิวเตอร์แม่ข่ายและตัวควบคุมสำรองได้พร้อมกัน โดยมีช่วงอัตรารับส่งข้อมูล 50-19200 bps
ABB INICT01 รองรับโปรโตคอล Infi 90 และ Modbus RTU และสามารถขยายเพื่อรองรับ Profibus, EtherNet/IP และโปรโตคอลอื่นๆ ผ่านทางเกตเวย์

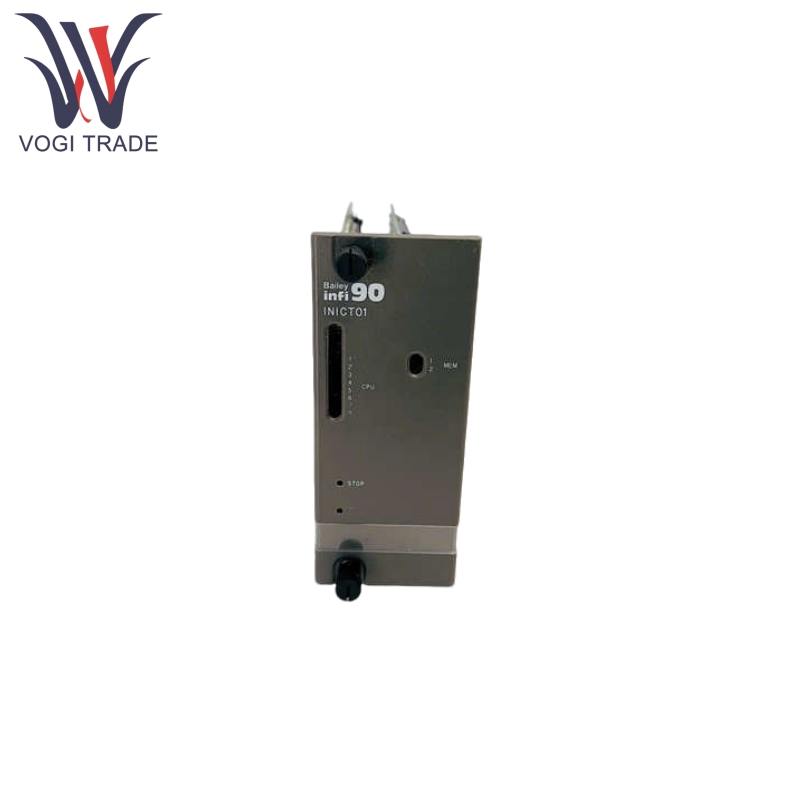

ABB INICT01 แสดงสถานะแปดสถานะ รวมถึงพลังงาน การสื่อสาร และข้อผิดพลาด ผ่าน LED อิสระ และสามารถใช้กับปุ่มหยุดที่แผงด้านหน้าเพื่อการแปลตำแหน่งข้อผิดพลาดอย่างรวดเร็ว
ABB INICT01 รองรับเอาต์พุตพอร์ตอนุกรมของบันทึกรันไทม์ รวมถึงรหัสข้อผิดพลาดในการสื่อสาร ปริมาณงานข้อมูล และข้อมูลการวินิจฉัยอื่นๆ
หลักการใช้ผลิตภัณฑ์
ABB INICT01 แยกวิเคราะห์โปรโตคอล Infi 90 ผ่านชิปอินเทอร์เฟซเฉพาะเพื่อแยกตัวแปรกระบวนการ เซ็ตพอยต์ และเฟรมข้อมูลอื่นๆ
สามารถห่อหุ้มข้อมูลดิบเป็นรูปแบบ ASCII หรือไบนารีที่เข้ากันได้กับ RS-232 ซึ่งรองรับ Modbus RTU, โปรโตคอลแบบกำหนดเอง และรูปแบบเอาต์พุตอื่นๆ
คำสั่งควบคุมจะถูกส่งแบบย้อนกลับผ่านเส้นทางเดียวกัน รองรับการเขียนข้อมูลเป็นชุดและการทริกเกอร์ด้วยคำสั่งเดียว
สามารถใช้ซอฟต์แวร์การเขียนโปรแกรม ABB AC31GRAF สำหรับการตั้งค่าพารามิเตอร์โมดูล การดีบักลิงก์การสื่อสาร และคำจำกัดความการแมปข้อมูล
มีไดรเวอร์พอร์ตอนุกรมเสมือนสำหรับ Windows/Linux ซึ่งรองรับมิดเดิลแวร์การสื่อสารทางอุตสาหกรรม เช่น OPC UA และ OPC DA
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้ใช้สำหรับ ABB INICT01 Computer Transfer Module
| หมวดหมู่พารามิเตอร์ |
ข้อมูลจำเพาะเฉพาะ |
| ความต้องการพลังงาน |
24V DC (±10%), การสิ้นเปลืองพลังงาน ≤ 500mW กำลังเสริม: +5V DC @ 4.2A, +15V DC @ 40mA, -15V DC @ 20mA |
| ประสิทธิภาพการสื่อสาร |
อัตราการส่งข้อมูล: 50-19200bps, เวลาแฝง ≤ 10ms, รองรับโหมดการสื่อสารแบบอะซิงโครนัสพร้อม 9 บิตข้อมูล + 1 บิตหยุด |
| การปรับตัวด้านสิ่งแวดล้อม |
อุณหภูมิในการทำงาน: -20°C ~ 60°C อุณหภูมิการจัดเก็บ: -40°C ~ 85°C ความชื้น: 5% ~ 95% (ไม่ควบแน่น) ระดับการป้องกัน: IP20 |
| ลักษณะอินพุต/เอาท์พุต |
อินพุตดิจิตอล: การแยกโฟโตอิเล็กทริค 24V DC เอาท์พุทแบบอะนาล็อก: 4-20mA (± 0.1% FS) เอาท์พุทรีเลย์: 250V AC / 5A |
