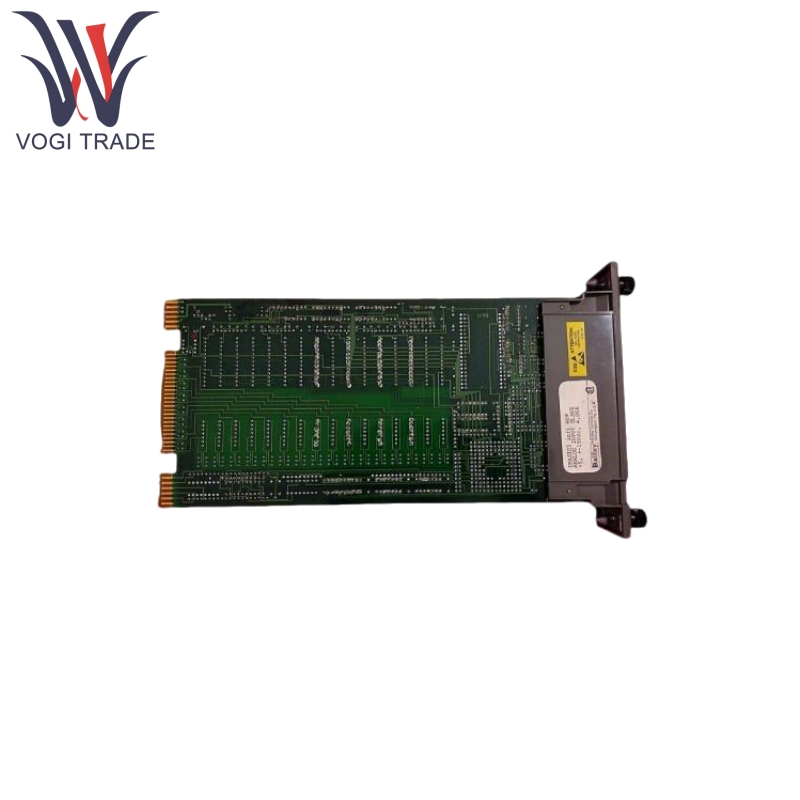

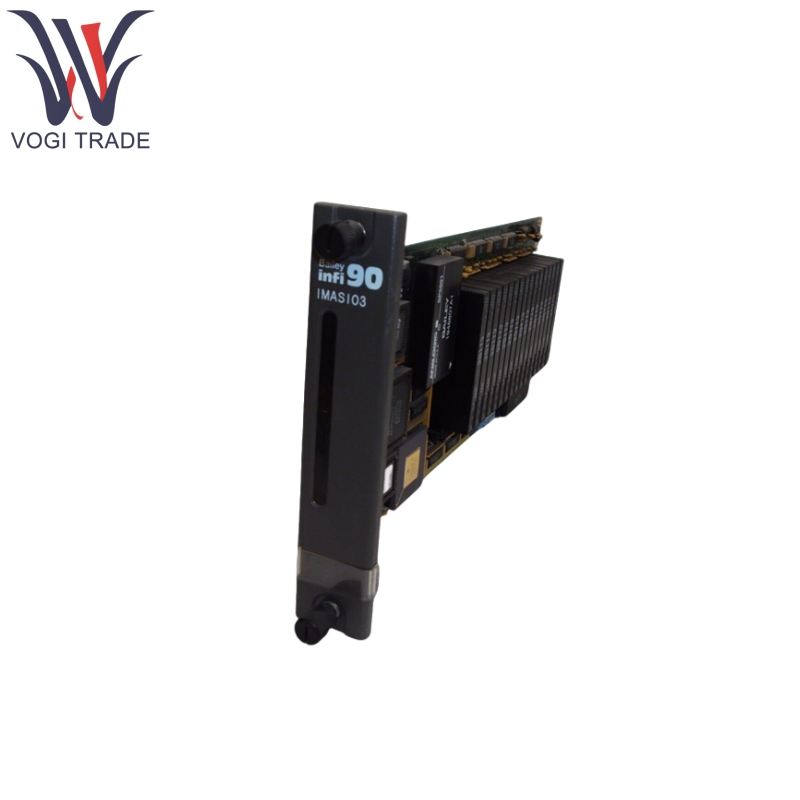

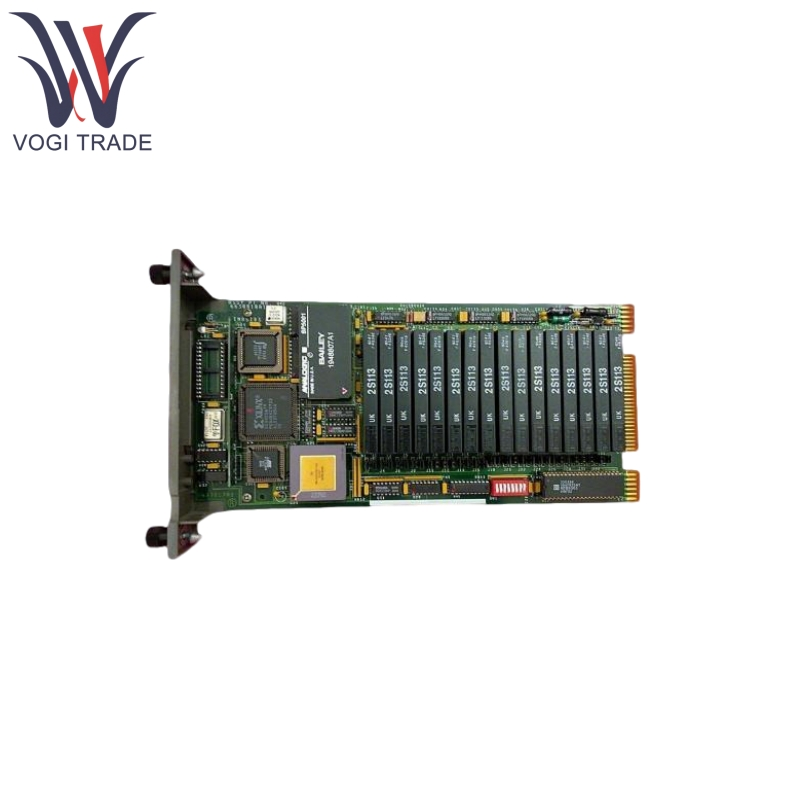

ABB IMASI03

คุณสมบัติของผลิตภัณฑ์

ABB IMASI03 รองรับความแม่นยำในการอ่าน± 0.1% และความละเอียด 16 บิตทำให้สามารถจับการเปลี่ยนแปลงสัญญาณนาทีได้อย่างแม่นยำทำให้เหมาะสำหรับการควบคุมการควบคุมที่แม่นยำ

ABB IMASI03 มีแอมพลิฟายเออร์ Gain ที่ตั้งโปรแกรมได้ในตัวซึ่งจะปรับปัจจัยการขยายโดยอัตโนมัติตามช่วงสัญญาณอินพุตเพื่อเพิ่มประสิทธิภาพอัตราส่วนสัญญาณต่อสัญญาณรบกวน

ABB IMASI03 รองรับประเภทสัญญาณต่าง ๆ รวมถึง -10V ถึง +10V แรงดันไฟฟ้า, 0 ถึง 20mA/4 ถึง 20mA ปัจจุบันและเซ็นเซอร์อุณหภูมิ RTD (เช่น PT100, CU50)

ABB IMASI03 รวมถึงการตรวจจับวงจรเปิดและการอ้างอิงแรงดันไฟฟ้าช่องสัญญาณต่ำดริฟท์เพื่อให้แน่ใจว่าสัญญาณเสถียรภาพ

ABB IMASI03 ให้บริการการแยกไฟฟ้า 1,500V DC แยกสัญญาณสนามออกจากระบบควบคุมและต้านทานการรบกวนด้วยคลื่นแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพและผลกระทบที่เกิดขึ้น

แต่ละช่องจะติดตั้งตัวบ่งชี้สถานะ LED โดยให้การแสดงผลตามเวลาจริงของความถูกต้องของสัญญาณและสถานะการทำงานของโมดูล ABB IMASI03 รองรับการสลับร้อนช่วยให้การบำรุงรักษาโดยไม่ต้องหยุดทำงานของระบบซึ่งจะช่วยลดการหยุดทำงานของระบบ

ผลิตภัณฑ์โดยใช้หลักการ

ABB IMASI03 เปิดใช้งานการโต้ตอบสัญญาณผ่านตัวเชื่อมต่อขอบการ์ดสามตัว (P1, P2, P3):

P1 อินเตอร์เฟส: เชื่อมต่อกับแหล่งจ่ายไฟ 24V DC และสัญญาณอะนาล็อกจากเซ็นเซอร์ฟิลด์

อินเตอร์เฟส P2: เชื่อมต่อกับบัสขยายตัวของ Infi 90 สำหรับการสื่อสารข้อมูลแบบสองทิศทางกับคอนโทรลเลอร์หลักส่งสัญญาณดิจิตอลที่แปลงโดย ADC และข้อมูลการวินิจฉัย

อินเตอร์เฟส P3: ใช้สำหรับการสื่อสารแบบเรียงซ้อนระหว่างโมดูลการขยายตัว

เวิร์กโฟลว์มีดังนี้:

สัญญาณอะนาล็อกฟิลด์เป็นอินพุตผ่านอินเตอร์เฟส P1 และปรับในแอมพลิจูดโดยแอมพลิฟายเออร์ Gain ที่ตั้งโปรแกรมได้

ตัวแปลง ADC 16 บิตแปลงสัญญาณอะนาล็อกเป็นค่าดิจิตอลด้วยความแม่นยำ± 0.1% ของการอ่าน

สัญญาณดิจิตอลจะถูกส่งผ่านอินเทอร์เฟซ P2 ไปยังโมดูล MFP ซึ่งระบบควบคุมดำเนินการเชิงตรรกะและการควบคุมวงปิด

โมดูลตรวจสอบสถานะช่องอย่างต่อเนื่องและให้ข้อเสนอแนะกับคอมพิวเตอร์โฮสต์ผ่านไฟแสดงสถานะ LED และโปรโตคอลการวินิจฉัย

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับโมดูล Slave อินพุตแบบอะนาล็อก ABB IMASI03
