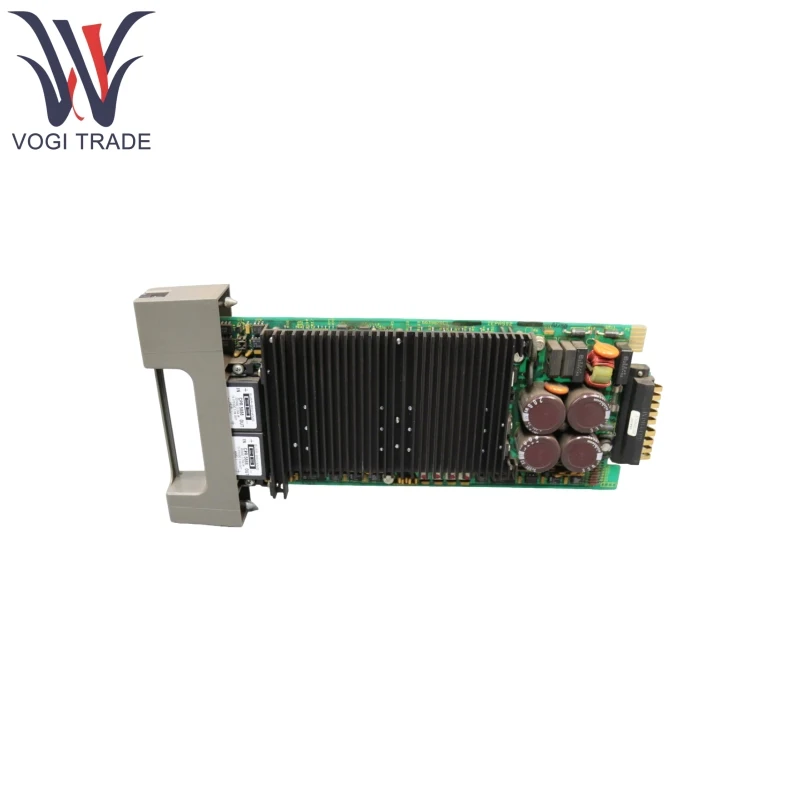

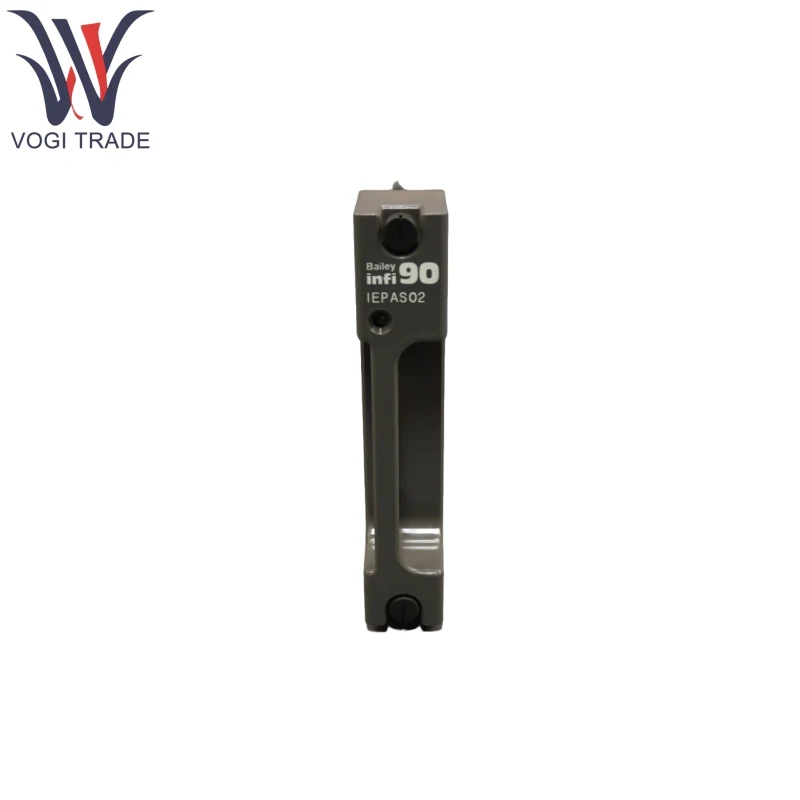

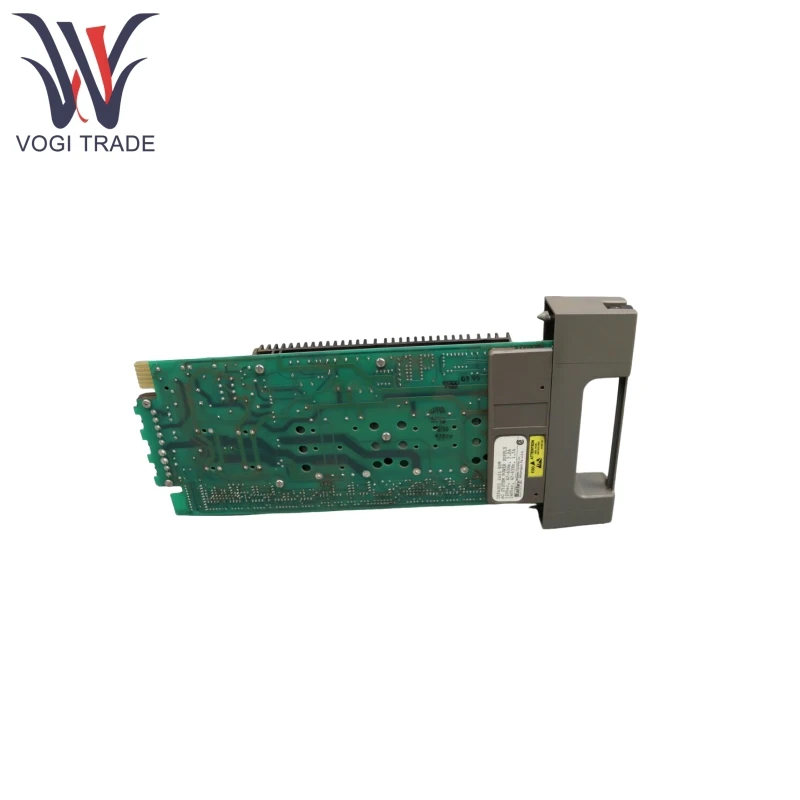

ABB IEPAS02

คุณสมบัติของผลิตภัณฑ์

ABB IEPAS02 ใช้ส่วนประกอบระดับอุตสาหกรรมและการออกแบบวงจรซ้ำซ้อนรองรับการกำหนดค่าซ้ำซ้อน N+1 เพื่อให้มั่นใจว่าแหล่งจ่ายไฟอย่างต่อเนื่องในระหว่างความผันผวนของกริดพลังงานหรือความล้มเหลวของโมดูล

ABB IEPAS02 รวมวงจรตัวกรอง EMI ที่ยับยั้งการรบกวนแม่เหล็กไฟฟ้าในช่วง 10kHz ถึง 10MHz เพื่อให้มั่นใจถึงความบริสุทธิ์ของพลังงาน

ABB IEPAS02 ให้การป้องกันที่ครอบคลุมจากการโอเวอร์โหลดวงจรลัดระบบแรงดันไฟฟ้าเกินและแรงดันต่ำเกินไปตัดเอาต์พุตออกโดยอัตโนมัติและเรียกสัญญาณเตือนภัยในกรณีที่มีความผิดพลาด

ABB IEPAS02 มีฟังก์ชั่นการตรวจสอบอุณหภูมิลดภาระหรือปิดตัวลงโดยอัตโนมัติเมื่ออุณหภูมิโมดูลเกิน 85 ° C เพื่อป้องกันความร้อนสูงเกินไป

ประสิทธิภาพการแปลง ABB IEPAS02 คือ> 85%โดยบางรุ่นที่ประสบความสำเร็จมากกว่า 92%ลดการใช้พลังงานและต้นทุนการดำเนินงานอย่างมีนัยสำคัญ มันมีช่วงแรงดันไฟฟ้าอินพุตที่กว้าง (85-264V AC) เหมาะสำหรับสภาพกริดพลังงานในภูมิภาคต่างๆทั่วโลก

ABB IEPAS02 รองรับโปรโตคอล Modbus RTU ทำให้การตรวจสอบจากระยะไกลของแรงดันเอาต์พุต, ปัจจุบันและสถานะความผิดปกติ, อำนวยความสะดวกในการบำรุงรักษาทำนาย รองรับการสลับร้อนช่วยให้การบำรุงรักษาโดยไม่ต้องปิดตัวลง

ผลิตภัณฑ์โดยใช้หลักการ

ABB IEPAS02 บรรลุการแปลงพลังงานผ่านวงจรการแปลงหลายขั้นตอน:

การกรองอินพุต: ยับยั้งเสียงรบกวนของกริดและการเพิ่มขึ้นโดยใช้ตัวกรอง LC

การแก้ไข AC/DC: แปลงพลังงาน AC เป็นพลังงาน DC โดยใช้วงจรเรียงกระแสบริดจ์

กฎระเบียบ DC/DC: บรรลุผลผลิตแรงดันไฟฟ้า DC หลายตัวด้วยคอนโทรลเลอร์ PWM และหม้อแปลงไฟฟ้าความถี่สูงด้วยความแม่นยำสูงถึง± 1%

ความซ้ำซ้อนและการป้องกัน: เมื่อโมดูลซ้ำซ้อนทำงานแบบขนานการปรับสมดุลโหลดจะทำได้ผ่านไดโอดหรือคอนโทรลเลอร์ในกรณีที่ล้มเหลวระบบจะเปลี่ยนเป็นโมดูลสแตนด์บายโดยอัตโนมัติ

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับโมดูลพลังงาน ABB IEPAS02
