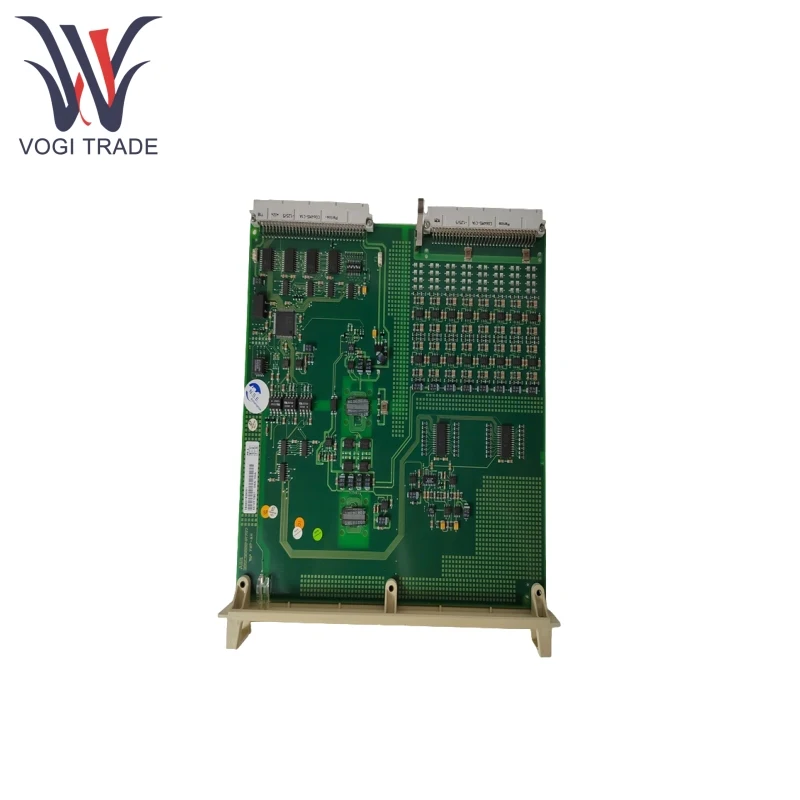

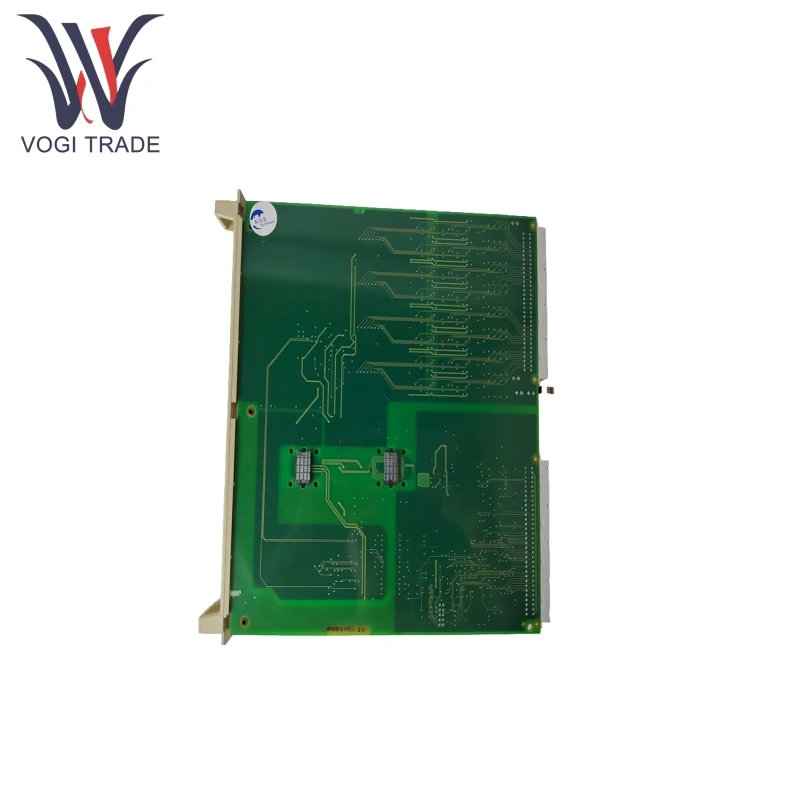

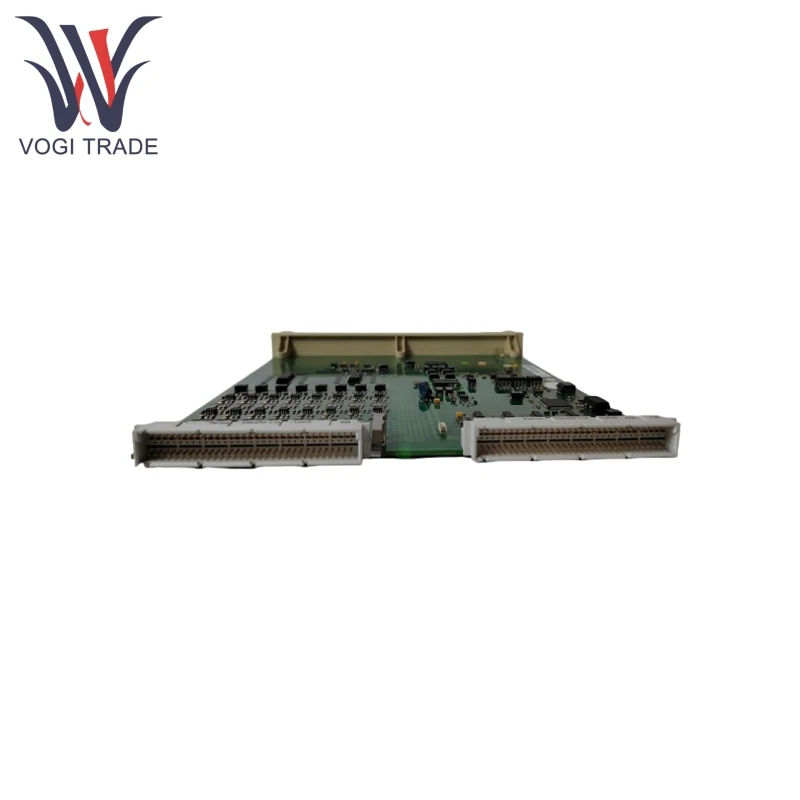

ABB DSAI133A 3BSE018290R1

คุณสมบัติของผลิตภัณฑ์

ABB DSAI133A 3BSE018290R1 มีช่องสัญญาณอินพุตแบบอะนาล็อก 32 ช่องโหมดอินพุตที่แตกต่างหรือปลายเดี่ยวและความละเอียด 12 บิตซึ่งสามารถตอบสนองความต้องการการวัดเพื่อความแม่นยำ

ABB DSAI133A 3BSE018290R1 สามารถจัดการกับสัญญาณอินพุตมิลลิวินาทีหรือมิลลิวินาทีเพื่อจัดการอินพุตหลายประเภทเช่น± 10V, ± 20MA, เทอร์โมคัปเปิลและ RTD ซึ่งเป็นค่าเอาต์พุตของเซ็นเซอร์ที่หลากหลาย

ABB DSAI133A 3BSE018290R1 มาพร้อมกับอินเทอร์เฟซการสื่อสาร Profibus DP และ Modbus TCP/IP ซึ่งทำให้เข้ากันได้กับระบบ PLCs ชั้นนำระบบ DCS และอุปกรณ์การเก็บข้อมูล

ABB DSAI133A 3BSE018290R1 รองรับการแลกเปลี่ยนข้อมูลระยะไกลในระบบกระจายทำให้เหมาะสำหรับการใช้งานอุตสาหกรรมที่ต้องการการตรวจสอบข้ามภูมิภาค

ABB DSAI133A 3BSE018290R1 มีอิมพีแดนซ์อินพุตสูง (10MΩ) และลักษณะเสียงรบกวนต่ำ (<10μV) ทำให้มั่นใจได้ว่าการส่งสัญญาณที่มั่นคง

ผลิตภัณฑ์โดยใช้หลักการ

ABB DSAI133A เชื่อมต่อกับเซ็นเซอร์ฟิลด์ผ่านบล็อกขั้วเพื่อรวบรวมสัญญาณอะนาล็อก

มันมีวงจร ADC ในตัวที่แปลงสัญญาณอะนาล็อกเป็นสัญญาณดิจิตอล 12 บิตโดยใช้เทคโนโลยีการประมาณอย่างต่อเนื่องเพื่อให้แน่ใจว่ามีความแม่นยำในการแปลง

มันสามารถทำการแปลงแบบอะนาล็อกเป็นดิจิตอลและข้อมูลที่แปลงจะถูกส่งไปยังระบบ PLC/DCS ผ่านอินเตอร์เฟส Profibus DP หรือ Modbus TCP/IP, รองรับการตรวจสอบแบบเรียลไทม์และการควบคุมแบบวงปิด

สามารถกำหนดค่าได้ผ่านสถานีวิศวกร ABB หรือซอฟต์แวร์บุคคลที่สามสำหรับการตั้งค่าช่องการปรับรับและการสอบเทียบเชิงเส้นเพื่อให้แน่ใจว่าการวัดความแม่นยำ

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับ ABB DSAI133A 3BSE018290R1 บอร์ดอินพุตแบบอะนาล็อก

ช่วงอินพุต: ± 10V, ± 20mA, thermocouple (-200 ° C ถึง +1800 ° C), RTD (-200 ° C ถึง +850 ° C)

ความแม่นยำ: ± 0.2% (ค่าทั่วไป)

เวลาแปลง: 10μsต่อช่อง

อินพุตอิมพีแดนซ์: 10mΩ (โหมดแรงดันไฟฟ้า), 250Ω (โหมดปัจจุบัน)

แรงดันไฟฟ้าแยก: 2500VRMS (ระหว่างช่องและระบบ)

ข้อกำหนดด้านแหล่งจ่ายไฟ: 24V DC ± 20%การใช้พลังงาน≤5mA

อุณหภูมิการทำงาน: -25 ° C ถึง +70 ° C (ช่วงอุณหภูมิขยาย)

Protection Class: IP20 (สำหรับการใช้งานในร่ม)
