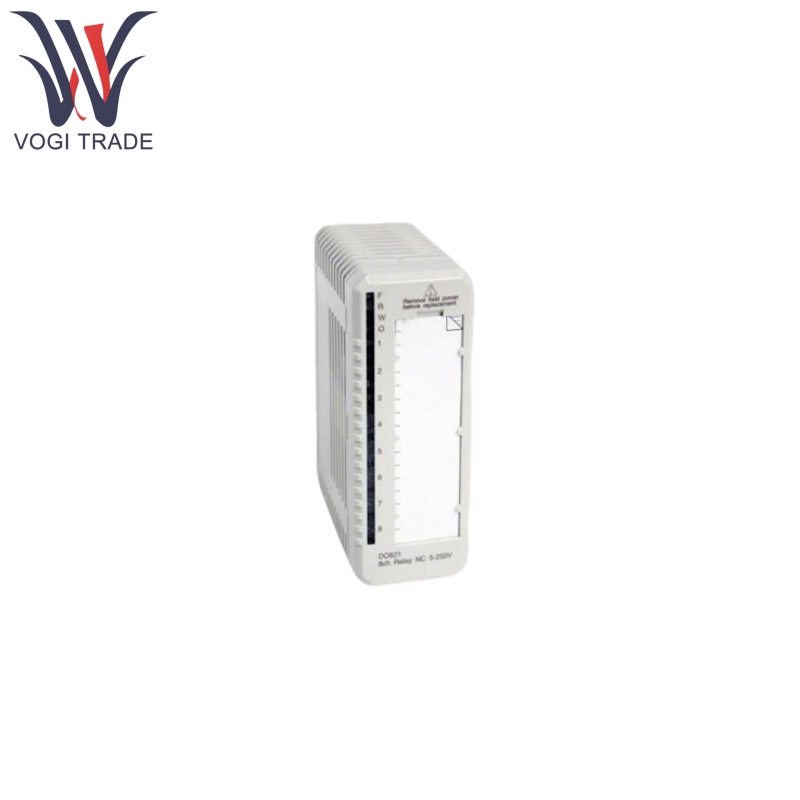

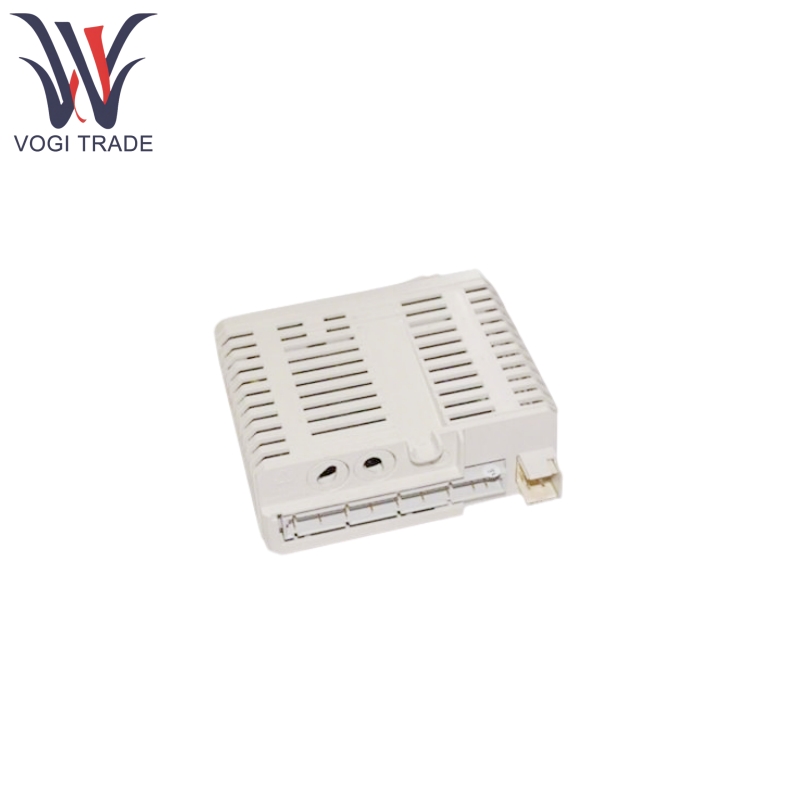

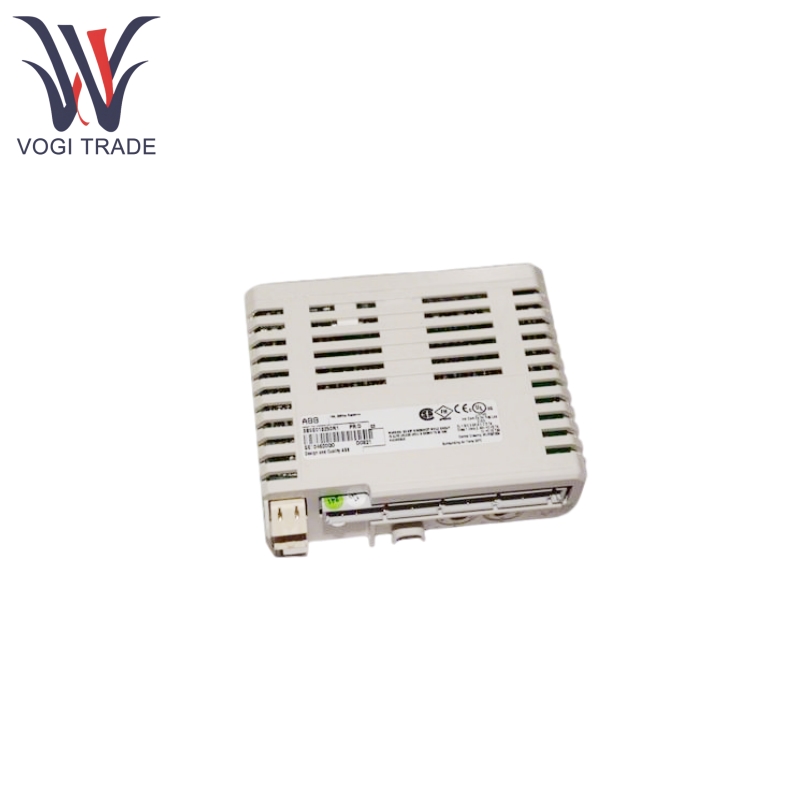

ABB DO821 3BSE013250R1

คุณสมบัติของผลิตภัณฑ์

ABB DO821 3BSE013250R1 คุณสมบัติ 8 230V AC/DC รีเลย์ปิดตามปกติช่องสัญญาณเอาต์พุต (NC) โดยมีการแยกช่องทั้ง 8 ช่อง

ABB DO821 3BSE013250R1 รวมตัวบ่งชี้สถานะเอาต์พุตเพื่อแสดงสถานะเอาต์พุต

ABB DO821 สามารถตั้งค่าเอาต์พุตเป็นสถานะที่กำหนดไว้ล่วงหน้าเมื่อตรวจพบข้อผิดพลาด

ABB DO821 3BSE013250R1 มีตัวบ่งชี้ LED ด้านหน้ารวมถึง F (Fault), R (Running), W (คำเตือน), O (SP) และตัวบ่งชี้สถานะสำหรับช่อง 1-8

ABB DO821 3BSE013250R1 มีฟังก์ชั่นการตรวจสอบตัวแปลงพลังงาน 24/12V รีเลย์ตัวแปลงพลังงานการตรวจสอบสถานะการตรวจสอบสำหรับข้อผิดพลาดของโมดูลคำเตือนของโมดูลข้อผิดพลาดของช่องและอื่น ๆ

ผลิตภัณฑ์โดยใช้หลักการ

ABB DO821 3BSE013250R1 โมดูลเอาต์พุตดิจิตอลรับสัญญาณควบคุมผ่าน ModuleBus แต่ละช่องสัญญาณถูกแยกออกจากชิ้นส่วนอื่น ๆ ผ่านอุปสรรคการแยกด้วยแสงเพื่อความปลอดภัยของระบบ ไดรเวอร์รีเลย์เปิดใช้งานรีเลย์ตามสัญญาณควบคุมซึ่งจะควบคุมสถานะเปิด/ปิดของอุปกรณ์ภายนอก

ไฟ LED สถานะเอาต์พุตแสดงสถานะการทำงานแบบเรียลไทม์ของแต่ละช่อง เมื่อตรวจพบข้อผิดพลาดฟังก์ชั่น OSP จะตั้งค่าเอาต์พุตให้อยู่ในสถานะที่กำหนดไว้ล่วงหน้าและ LED คำเตือนจะส่องสว่าง สัญญาณข้อผิดพลาดสามารถอ่านได้ผ่าน ModuleBus และผู้ใช้สามารถเปิดใช้งานหรือปิดใช้งานฟังก์ชั่นการตรวจสอบแรงดันไฟฟ้ารีเลย์ผ่านพารามิเตอร์

พารามิเตอร์ผลิตภัณฑ์

ต่อไปนี้คือ ABB DO821 3BSE013250R1 รายละเอียดโมดูลเอาต์พุตดิจิตอล

ข้อมูลจำเพาะของสัญญาณ: 230V AC/DC (5-250V AC/DC), 3A

การแยก: แยกแยกกันระหว่างช่องและจากวงจรทั่วไป

การ จำกัด ปัจจุบัน: สามารถ จำกัด ปัจจุบันได้โดย MTU

ความยาวสายเคเบิลสูงสุด: 600 เมตร (656 หลา)

แรงดันฉนวนกันความร้อนจัดอันดับ: 250V

แรงดันไฟฟ้าทดสอบอิเล็กทริก: 2000V AC

การกระจายพลังงาน: พิมพ์ 2.9W

การบริโภคในปัจจุบัน:

+5V modulebus: 60ma

+24V modulebus: 140ma

+24V ภายนอก: 0

ข้อกำหนดด้านสิ่งแวดล้อม:

อุณหภูมิการทำงาน: 0 ถึง +55 ° C (+32 ถึง +131 ° F) การอนุมัติจะออกสำหรับ +5 ถึง +55 ° C

อุณหภูมิการจัดเก็บ: -40 ถึง +70 ° C (-40 ถึง +158 ° F)

ระดับมลพิษ: ปริญญา 2, IEC 60664-1

การป้องกันการกัดกร่อน: ISA-S71.04: G3

ความชื้นสัมพัทธ์: 5 ถึง 95 %ไม่ใช่การระงับ

อุณหภูมิสูงสุดโดยรอบ: 55 ° C (131 ° F) สำหรับการติดตั้งแนวตั้งใน MTU ขนาดกะทัดรัด 40 ° C (104 ° F)

คลาสการป้องกัน: IP20 ตาม IEC 60529

เงื่อนไขการทำงานเชิงกล: IEC/EN 61131-2

EMC: EN 61000-6-4 และ 61000-6-2

หมวดหมู่แรงดันไฟฟ้าเกิน: IEC/EN 60664-1 และ 50178

คลาสอุปกรณ์: คลาส I ตาม IEC 61140, (Earth Protected)
