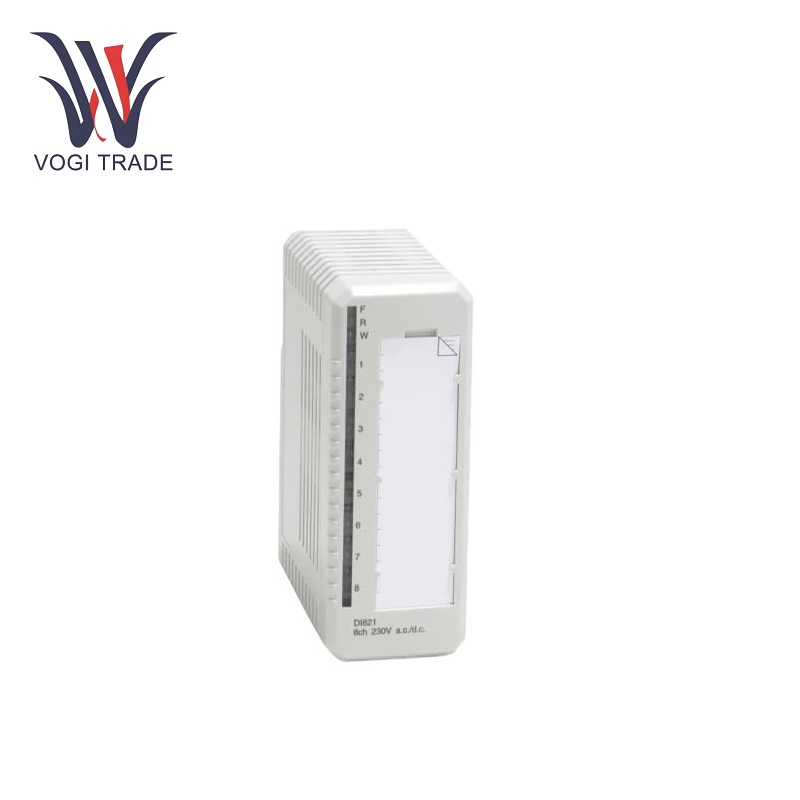

เอบีบี DI821

พารามิเตอร์การทำงาน

ช่องและแรงดันไฟฟ้า:ABB DI821 เป็นโมดูลอินพุตดิจิตอล AC/DC 230 V 8 ช่องสัญญาณ ช่วงแรงดันไฟฟ้าอินพุตคือ 164 V ถึง 264 V (AC) และกระแสอินพุตคือ 11 mA (230 V AC) ช่วงแรงดันไฟฟ้าอินพุต DC คือ 175 ~ 275 V และกระแสอินพุตคือ 1.6 mA ที่ 220V DC

ความต้านทานอินพุต:อิมพีแดนซ์อินพุต AC คือ 21 kΩ และอิมพีแดนซ์อินพุต DC คือ 134 kΩ

การแยกตัว:อินพุตจะถูกแยกออกตามธุรกรรมเพื่อความน่าเชื่อถือสูงและการป้องกันสัญญาณรบกวน

เวลากรองดิจิตอล:2, 4, 8 หรือ 16 มิลลิวินาที (เลือกได้)

ช่วงความถี่อินพุต:ช่วงความถี่อินพุตอยู่ระหว่าง 47 ถึง 63 Hz

บุคคล:MTU สามารถจำกัดกำลังกระแสของเซ็นเซอร์ได้

ความยาวสายเคเบิลสนามสูงสุด:200 ม. (219 หลา)/100 pF/ม. (AC); 600 ม. (656 หลา) (กระแสตรง)

จัดอันดับอินซูลแรงดันไอออนและแรงดันทดสอบไดอิเล็กทริก:พิกัดแรงดันไฟฟ้าฉนวนคือ 250 V แรงดันทดสอบไดอิเล็กทริกคือ 2000 V AC

การกระจายพลังงาน:การกระจายพลังงานที่กำหนดคือ 2.8W

อุณหภูมิในการทำงาน:0 ถึง +55 °C; อุณหภูมิในการจัดเก็บ: -40 ถึง +70 °C; ความชื้นสัมพัทธ์: 5 ถึง 95% ไม่มีการควบแน่น

คุณสมบัติของผลิตภัณฑ์

อินพุต AC/DC 120 V 8 ช่อง:ABB DI821 ช่วยให้สามารถประมวลผลสัญญาณอินพุตดิจิตอลหลายตัวพร้อมกันได้

การแยกระหว่าง iช่องทางเฉพาะ:ช่องสัญญาณอินพุตทั้งหมดมีการแยกออกจากกันอย่างมาก เพื่อขจัดสัญญาณรบกวนใดๆ ที่อาจเกิดขึ้นระหว่างช่องสัญญาณ และให้สัญญาณอินพุตที่แม่นยำและเชื่อถือได้

การตรวจสอบแรงดันไฟฟ้า:S1 สามารถใช้เป็นอินพุตตรวจสอบแรงดันไฟฟ้าสำหรับ S2 S4 และ S8 สามารถใช้เป็นอินพุตตรวจสอบแรงดันไฟฟ้าสำหรับ S5 S7 ได้ เมื่อแรงดันไฟฟ้าที่ช่อง 1 หรือ 8 หายไป อินพุตข้อผิดพลาดจะถูกเปิดใช้งานและไฟ LED เตือนจะกะพริบ สามารถอ่านสัญญาณข้อผิดพลาดได้จากโมดูลบัส

ตัวบ่งชี้สถานะอินพุต:แต่ละช่องอินพุตมีไฟ LED แสดงสถานะอินพุต ซึ่งสามารถตรวจสอบสถานะอินพุตได้ด้วยสายตา

การกรองสัญญาณ: ตัวซิลิคอนเองมีตัวกรองแอนะล็อก (เวลาตอบสนอง 6 มิลลิวินาที) ที่สามารถกำจัดเสียงรบกวนหรือการรบกวนสัญญาณอินพุตเพื่อปรับปรุงคุณภาพสัญญาณ

ช่วงการใช้งาน

การผลิต:ABB DI821 ใช้เพื่อตรวจสอบสถานะของเซ็นเซอร์ สวิตช์ และอุปกรณ์อินพุตดิจิทัลอื่นๆ ที่ใช้ในสายการผลิต เช่น การตรวจจับชิ้นงาน การวางตำแหน่งแอคชูเอเตอร์ และสถานะอุปกรณ์ความปลอดภัย

การควบคุมกระบวนการ:ในการใช้งานการควบคุมกระบวนการ ABB DI821 สามารถตรวจสอบพารามิเตอร์กระบวนการ เช่น อุณหภูมิ ความดัน สวิตช์การไหล ฯลฯ และส่งสัญญาณอินพุตไปยังระบบควบคุมเพื่อให้แน่ใจว่ากระบวนการทำงานอย่างถูกต้อง

การผลิตและจำหน่ายไฟฟ้า:ABB DI821 สามารถใช้ในการตรวจสอบสถานะของอุปกรณ์ไฟฟ้า เช่น เซอร์กิตเบรกเกอร์และรีเลย์ในโรงไฟฟ้าและสถานีไฟฟ้าย่อย และตระหนักถึงการตรวจสอบและควบคุมระบบไฟฟ้าจากระยะไกล

การจัดการอัจฉริยะแบบอัตโนมัติในอาคาร:ในระบบอัตโนมัติในอาคาร สามารถใช้ตรวจสอบสถานะของอุปกรณ์ เช่น ประตู หน้าต่าง ไฟ ฯลฯ เพื่อให้เกิดการควบคุมอาคารอย่างชาญฉลาด
