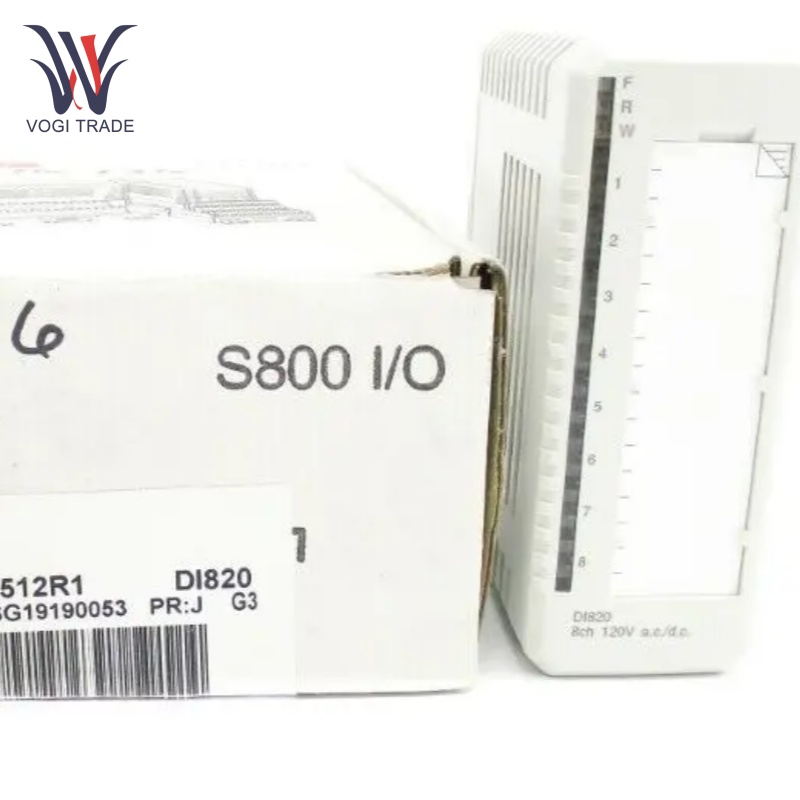

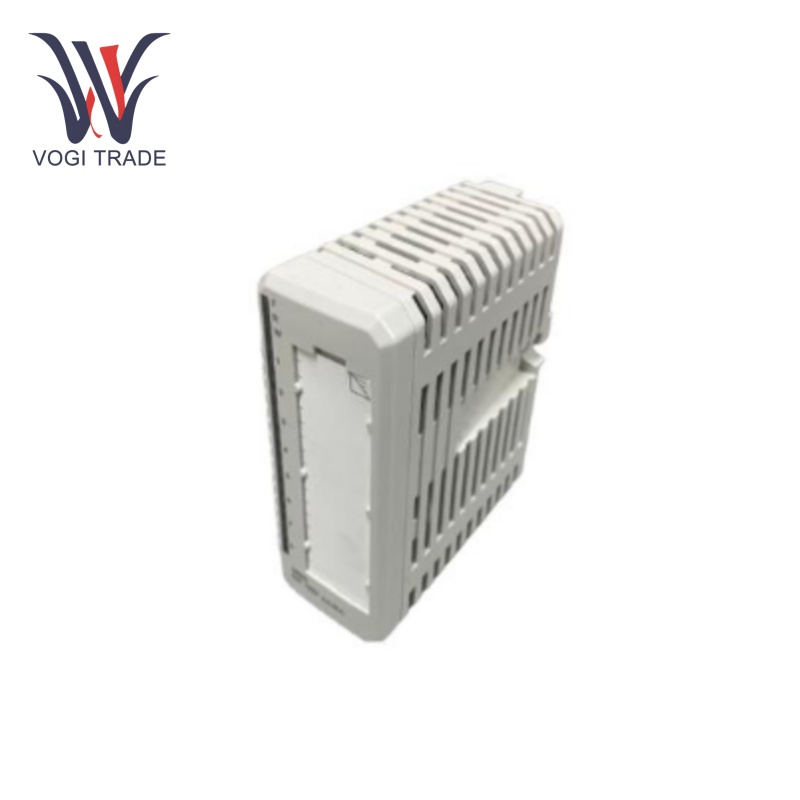

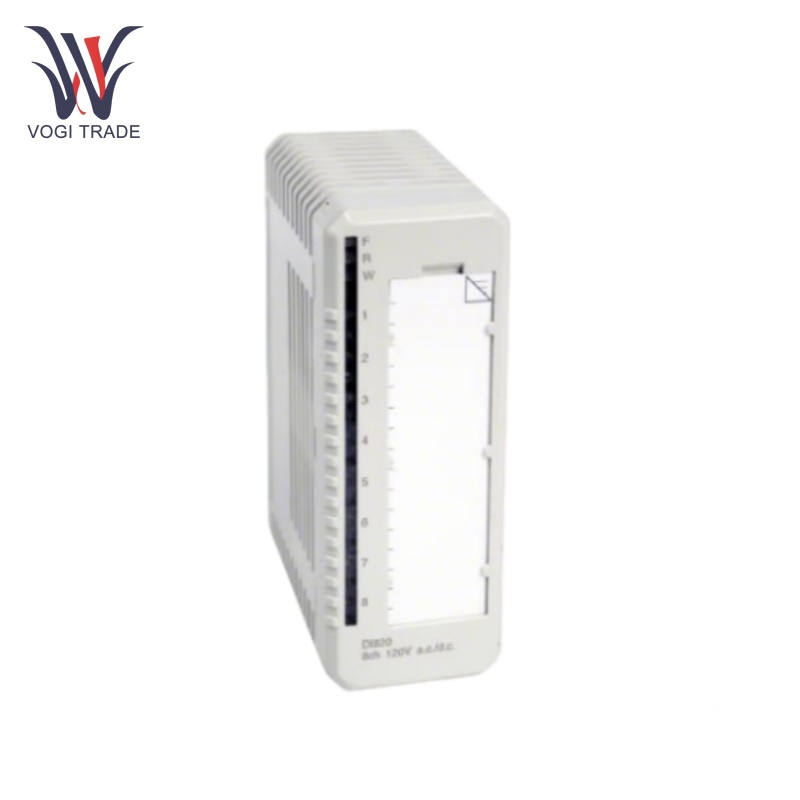

ABB DI820

พารามิเตอร์การทำงาน

การกระจายพลังงาน: โดยทั่วไป 2.8 W.

เวลากรอง:เวลากรองสามารถเลือกได้และสามารถตั้งค่าเป็น 2, 4, 8 หรือ 16 ms

การบริโภคในปัจจุบัน:+5V โมดูลบัสใช้ 50 mA ในขณะที่ +24V โมดูลบัสและ +24V ภายนอกมีการบริโภคปัจจุบัน 0

อุณหภูมิการทำงาน: 0 ถึง +55 ° C

ช่องสัญญาณอินพุต:8 ช่องสัญญาณอินพุตดิจิตอล

ช่วงแรงดันไฟฟ้าอินพุต AC:77 ถึง 130 V โดยมีกระแสอินพุต 10 mA ที่ 120 V AC

ช่วงอินพุต DC:75 ถึง 145 V โดยมีกระแสอินพุต 2.8 Ma ที่ 110 V DC

ความต้านทานอินพุต:12 kΩสำหรับอินพุต AC และ 39 kΩสำหรับอินพุต DC

ช่วงความถี่อินพุต:47 - 63 Hz

การควบคุมแรงดันไฟฟ้า: ช่อง 1 และ 8 สามารถทำหน้าที่เป็นอินพุตการควบคุมแรงดันไฟฟ้าสำหรับช่อง 2–4 และ 5–7 ตามลำดับ

คุณสมบัติของผลิตภัณฑ์

ความยืดหยุ่น: มากถึง 8 ABB DI820 หน่วยในการเชื่อมต่อเดียวเค้าโครงความหนาแน่นสูงนี้แพ็คอินพุตมากขึ้นในโมดูลขนาดเล็กการอนุรักษ์อสังหาริมทรัพย์ในตู้ควบคุม

ต่อช่องแยก:แต่ละช่อง 8 ช่องถูกแยกแยกกัน สิ่งนี้จะช่วยป้องกันการข้ามการพูดคุยจากช่องหนึ่งไปยังอีกช่องหนึ่งซึ่งจะทำให้สัญญาณอินพุตมีความน่าเชื่อถือน้อยลงเนื่องจากสัญญาณที่ถูกป้อนไปยังช่องหนึ่งจะไม่ส่งผลต่อช่องทางอื่น ABB DI820 ยังช่วยหลีกเลี่ยงการพูดคุยข้ามและการลัดวงจรระหว่างแหล่งข้อมูลต่างๆ

การกำกับดูแลช่อง: ช่อง 1 สามารถใช้เป็นช่องสัญญาณอินพุตการควบคุมช่องสัญญาณ 2 - 4 และช่อง 8 สามารถใช้เป็นอินพุตการควบคุมการควบคุมช่องสัญญาณสำหรับช่อง 5 - 7 อินพุตข้อผิดพลาดจะเปิดใช้งานและไฟ LED เตือนจะเพิ่มขึ้นหากแรงดันไฟฟ้าที่เชื่อมต่อกับช่อง 1 หรือ 8 จะหายไป คุณลักษณะนี้มีความสำคัญสำหรับการตรวจจับความล้มเหลวของพลังงานหรือเงื่อนไขแรงดันไฟฟ้าที่ผิดปกติในกำลังอินพุตฟิลด์เพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณอินพุต

ตัวบ่งชี้สถานะอินพุต: แต่ละช่องมีไฟ LED บ่งชี้สถานะ สถานะที่ใช้งานของแต่ละอินพุตจะถูกระบุด้วยไดโอดเปล่งแสงสำหรับผู้ประกอบการและช่างเทคนิคเพื่อตีความสถานะอินพุตอย่างรวดเร็ว สิ่งนี้ทำให้การดีบักและการตรวจสอบง่ายขึ้น

ตัวกรองสัญญาณg: โมดูลมีความสามารถในการกรอง เวลาตัวกรองดิจิตอลสามารถปรับได้ตามที่เราอธิบายไว้ก่อนหน้านี้ในขณะที่ตัวกรองแบบอะนาล็อกให้การลดเสียงรบกวนและทำให้มั่นใจได้ว่าสัญญาณอินพุตที่เสถียร ในสภาพแวดล้อมอุตสาหกรรมที่เสียงไฟฟ้าอาจเป็นปัญหาจริงนี่เป็นสิ่งสำคัญ

การรับสัญญาณดิจิตอล: ABB DI820 จับสัญญาณดิจิตอลจากอุปกรณ์ฟิลด์ส่งสถานะไปยังระบบอัตโนมัติสำหรับการประมวลผล

การติดตั้ง

การติดตั้ง: ABB DI820 ได้รับการออกแบบมาเพื่อการติดตั้งที่ง่ายและรวดเร็ว มันสามารถติดอยู่กับราง DIN มาตรฐานซึ่งเป็นกรอบการติดตั้งมาตรฐานโดยทั่วไปใช้สำหรับการติดตั้งเบรกเกอร์วงจรและอุปกรณ์ควบคุมอุตสาหกรรมภายในชั้นวางอุปกรณ์

การเชื่อมต่อ: ABB DI820 ใช้อินเทอร์เฟซอุตสาหกรรมมาตรฐานสำหรับการเชื่อมต่อ เมื่อเชื่อมต่อโมดูลตรวจสอบให้แน่ใจว่าการเดินสายดำเนินการอย่างถูกต้องตามแผนภาพการเดินสายการเลือกสายเคเบิลและการติดตั้งมีความสำคัญต่อการรักษาความสมบูรณ์ของสัญญาณ ตรวจสอบให้แน่ใจว่าใช้ประเภทสายเคเบิลที่เหมาะสมโดยพิจารณาจากปัจจัยต่าง ๆ เช่นการจัดอันดับแรงดันไฟฟ้าความต้านทานและข้อกำหนดการป้องกัน

การต่อสายดิน: ตรวจสอบให้แน่ใจว่ามีการต่อสายดินที่เหมาะสมของโมดูล การต่อสายดินช่วยปกป้องโมดูลจากคลื่นไฟฟ้าและลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า

ช่วงแอปพลิเคชัน

การตรวจสอบอุปกรณ์สนามแรงดันสูง: การจับและส่งสถานะของอุปกรณ์ที่ทำงานภายในช่วงแรงดันไฟฟ้าของโมดูลไปยังตัวควบคุมกลาง

ระบบความปลอดภัย:การใช้ล็อคความปลอดภัยและระบบปิดระบบฉุกเฉินซึ่งการตรวจสอบอินพุตดิจิตอลแรงดันไฟฟ้าสูงที่เชื่อถือได้นั้นเป็นสิ่งสำคัญ

กระบวนการอัตโนมัติ: การรวมเข้ากับโมดูล S800 I/O อื่น ๆ เพื่อสร้างโซลูชันระบบอัตโนมัติที่ครอบคลุม

การแก้ไขปัญหา

ตัวบ่งชี้ LED: ใช้ไฟ LED สถานะอินพุตในแต่ละช่องสำหรับการแก้ไขปัญหาอย่างรวดเร็ว

บันทึกข้อผิดพลาด: การวิเคราะห์บันทึกข้อผิดพลาดของระบบและประวัติการวินิจฉัยเพื่อระบุและแก้ไขปัญหาความล้มเหลว

การแจ้งเตือนการกำกับดูแลแรงดันไฟฟ้า:จับตาดูไฟ LED คำเตือนการควบคุมแรงดันไฟฟ้าสำหรับการตรวจจับการสูญเสียแรงดันไฟฟ้าอินพุต
