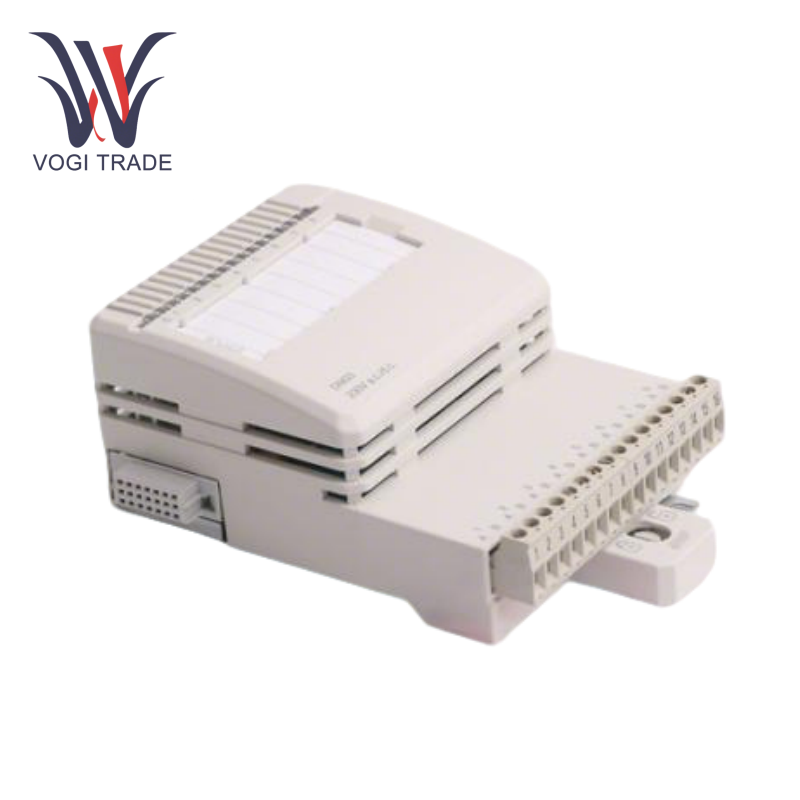

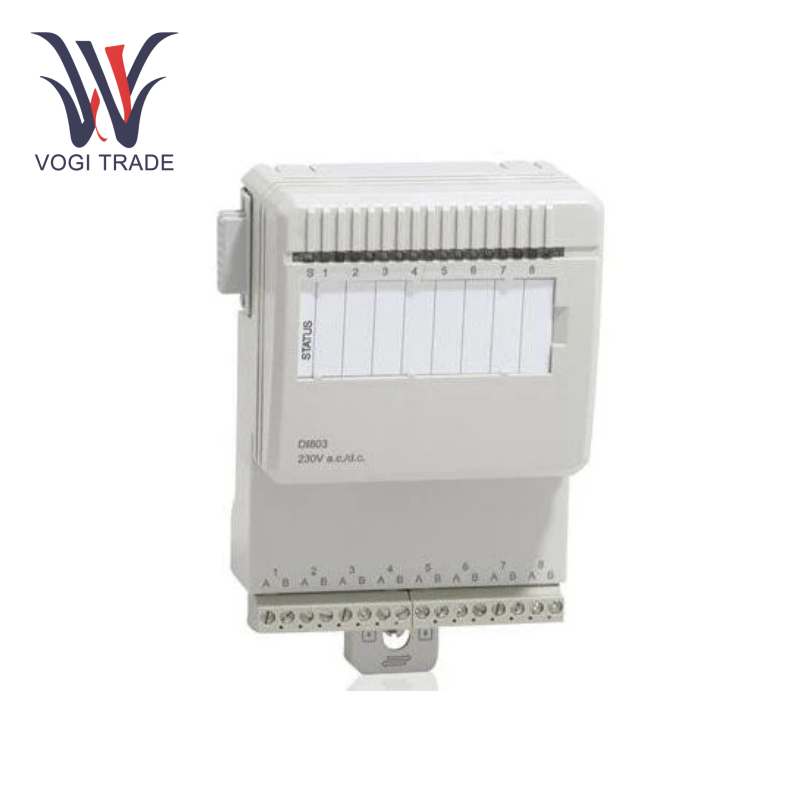

แบรนด์: ABBคำอธิบาย: โมดูลอินพุตดิจิตอลเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 5ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB DI803 3BSE022362R1 ใช้กันอย่างแพร่หลายในการควบคุมเชิงกลการเก็บข้อมูลระบบพลังงานและสาขาอื่น ๆ เนื่องจากการได้รับสัญญาณที่มีความแม่นยำสูงการออกแบบการแยกหลายช่องทางและความน่าเชื่อถือระดับอุตสาหกรรม
| ผลิต |
ABB |
| หมายเลขรุ่น |
Di803 |
| หมายเลขสั่งซื้อ |
3BSE022362R1 |
| แคตตาล็อก |
AC 800m |
| ประเทศต้นกำเนิด |
สวีเดน |
| รหัส HS |
8538900000 |
| มิติ |
11*9*6 ซม. |
| มิติการบรรจุ |
15*12*10 ซม. |
| น้ำหนัก |
0.5 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
จำนวนช่องสัญญาณ: 8 ช่องสัญญาณอินพุตอิสระรองรับการแยกไฟฟ้าแยกต่างหาก
สัญญาณอินพุต: สัญญาณดิจิตอล (TTL/CMOS)
ช่วงแรงดันไฟฟ้าอินพุต: 24V DC
อัตราการสุ่มตัวอย่าง: 100 kHz (การได้มาซึ่งความแม่นยำสูง)
อุณหภูมิการทำงาน: -20 ° C ~ 70 ° C
การป้องกันการแยก: สิ่งกีดขวางการแยกโฟโต้อิเล็กทริก, องค์ประกอบการป้องกัน EMC, การรบกวนจากแม่เหล็กป้องกันอิเล็กทรอนิกส์
วิธีการติดตั้ง: การติดตั้งรถไฟ
หลักการใช้งาน
การได้มาซึ่งสัญญาณ: ABB DI803 3BSE0222362R1 ได้รับสัญญาณดิจิตอล (เช่นปริมาณสวิตช์สัญญาณทริกเกอร์เซ็นเซอร์ ฯลฯ ) จากอุปกรณ์ภายนอกผ่านช่องสัญญาณอินพุตอิสระ 8 ช่อง
การแปลงสัญญาณและการแยก: สัญญาณอินพุตถูกประมวลผลโดยองค์ประกอบที่ จำกัด ปัจจุบันองค์ประกอบการป้องกัน EMC และอุปสรรคการแยก optoelectronic และแปลงเป็นข้อมูลดิจิตอลมาตรฐาน (16 บิต) เพื่อให้แน่ใจว่าสัญญาณเสถียรของสัญญาณและความสามารถในการต่อต้านการแทรกแซง
การส่งข้อมูล: สัญญาณที่ประมวลผลจะถูกส่งไปยังระบบ PLC หรือ DCS ผ่านอินเทอร์เฟซการสื่อสาร (เช่นบัสอุตสาหกรรม) เพื่อเข้าร่วมในการควบคุมตรรกะหรือการบันทึกข้อมูล
