เอบีบี DC523 1SAP240500R0001

ภาพรวมผลิตภัณฑ์

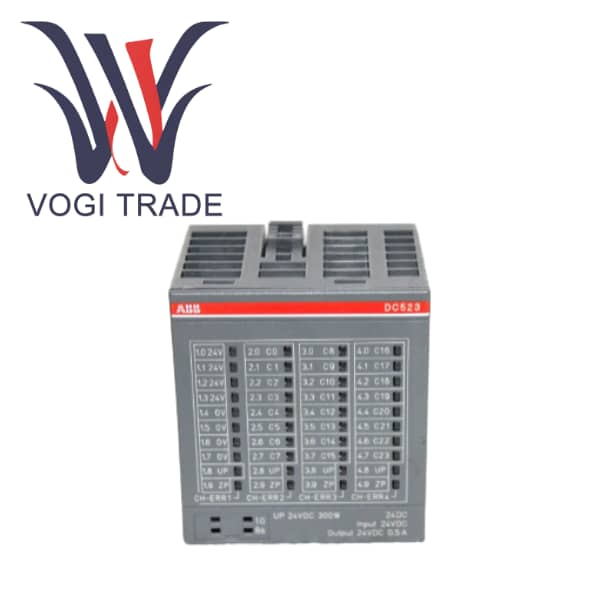

DC523 เป็นโมดูลไฮบริดอินพุต/เอาท์พุตดิจิทัลความหนาแน่นสูงและยืดหยุ่น ออกแบบโดย ABB สำหรับ PLC แบบโมดูลาร์ AC 500 ซีรีส์ 1SAP240500R0001 รวมช่องทรานซิสเตอร์อิสระ 24 ช่องไว้ภายในความกว้างของโมดูล I/O มาตรฐาน ซอฟต์แวร์สามารถกำหนดค่าแต่ละช่องสัญญาณเป็นอินพุตดิจิทัลหรือเอาต์พุตดิจิทัลได้ ซึ่งช่วยเพิ่มความยืดหยุ่นของโมดูลและความสามารถในการปรับเปลี่ยนการใช้งานได้อย่างมาก

โมดูลนี้ใช้เทคโนโลยีการเดินสาย "1 เส้น" ซึ่งเป็นวิธีการเดินสายที่เป็นเอกลักษณ์และมีประสิทธิภาพของ ABB เมื่อเปรียบเทียบกับแบบ "2-wire" แบบเดิม การออกแบบ "1-wire" จะเน้นไปที่ศักยภาพในการอ้างอิงทั่วไปของทุกช่องสัญญาณไปยังขั้วต่อเฉพาะบางส่วนบนโมดูล ซึ่งช่วยลดจำนวนแผงขั้วต่อที่จำเป็นและภาระงานในการเดินสายไฟภายในตู้ได้อย่างมาก DC523 ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบควบคุม 24V DC แต่ละช่องเอาต์พุตสามารถขับเคลื่อนกระแสโหลดสูงสุด 0.5A เหมาะสำหรับการควบคุมโหลดกระแสตรงทางอุตสาหกรรมทั่วไป เช่น รีเลย์ โซลินอยด์วาล์วขนาดเล็ก และไฟแสดงสถานะ ในเวลาเดียวกัน สามารถรวบรวมสัญญาณดิจิตอล 24V DC จากอุปกรณ์ต่างๆ เช่น พรอกซิมิตี้สวิตช์ ปุ่ม และลิมิตสวิตช์ได้อย่างน่าเชื่อถือ

คุณสมบัติการทำงานของผลิตภัณฑ์

I/O ไฮบริดที่กำหนดค่าด้วยซอฟต์แวร์

ความยืดหยุ่นที่ไม่เคยมีมาก่อนช่วยให้ 1SAP240500R0001 มี 24 ช่องสัญญาณรวมกันได้อย่างอิสระในโปรเจ็กต์เดียว เช่น 16 อินพุต +8 เอาต์พุต หรือทั้งหมด 24 ช่องเป็นอินพุตหรือเอาต์พุต ความยืดหยุ่นนี้หมายความว่าวิศวกรสามารถปรับการจัดสรร I/O ตามความต้องการที่แท้จริงในขั้นตอนหลังของโครงการหรือแม้แต่ในไซต์งาน โดยไม่ต้องเปลี่ยนฮาร์ดแวร์ ซึ่งช่วยปรับปรุงประสิทธิภาพทางวิศวกรรมได้อย่างมากและลดต้นทุนอะไหล่

เทคโนโลยีการเดินสายไฟแบบ 1 เส้น

การปฏิวัติการเดินสายไฟให้ง่ายขึ้นเป็นคุณสมบัติที่โดดเด่นที่สุดของ DC523 โมดูล DI/DO 24 ช่องแบบเดิมอาจต้องใช้เทอร์มินัลบล็อกมากกว่า 50 ชุด ด้วยการรวมแหล่งจ่ายไฟเชิงบวกและเชิงลบของทุกช่องสัญญาณเข้ากับขั้วต่อสี่ขั้วตามลำดับ จำนวนขั้วต่อสายไฟจึงลดลงมากกว่าครึ่งหนึ่ง

ขั้วต่อที่น้อยลงหมายถึงแผงขั้วต่อที่เล็กลง สายเคเบิลที่สั้นลง และเวลาในการเดินสายไฟที่น้อยลง ซึ่งช่วยลดต้นทุนวัสดุและค่าแรงได้โดยตรง ในขณะเดียวกัน ยิ่งจุดเชื่อมต่อน้อย ความน่าจะเป็นของข้อผิดพลาดก็จะยิ่งน้อยลง ซึ่งช่วยเพิ่มความน่าเชื่อถือของระบบ

การกรองอินพุตที่กำหนดค่าได้

1SAP240500R0001 มีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง ด้วยความล่าช้าอินพุตทั่วไปที่ 8ms ซึ่งสามารถกรองสัญญาณเท็จที่เกิดจากการกระวนกระวายใจของการสัมผัสทางกลหรือสัญญาณรบกวนทางไฟฟ้าได้อย่างมีประสิทธิภาพ ทำให้มั่นใจในเสถียรภาพและความน่าเชื่อถือของสัญญาณอินพุต สำหรับสัญญาณพัลส์ความเร็วสูง เวลาหน่วงสามารถปรับให้เหลือน้อยที่สุดเพื่อให้แน่ใจว่ามีความเร็วตอบสนอง
