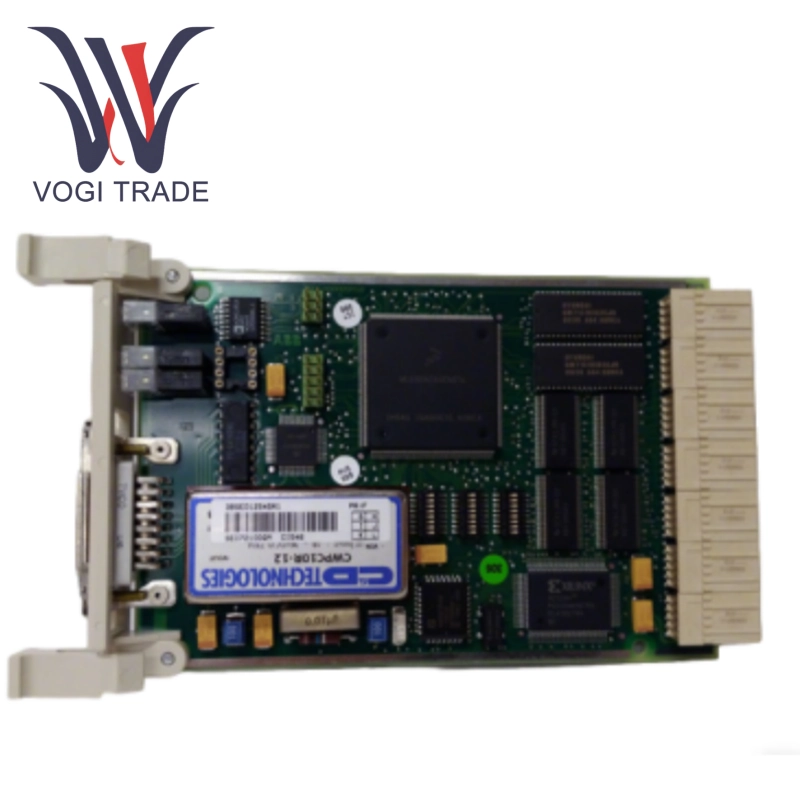

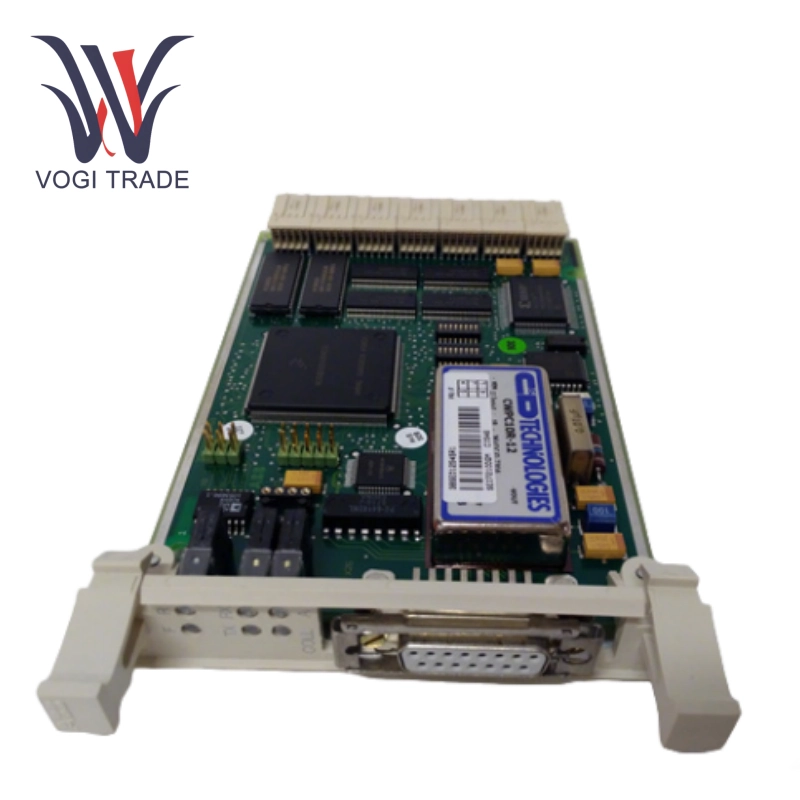

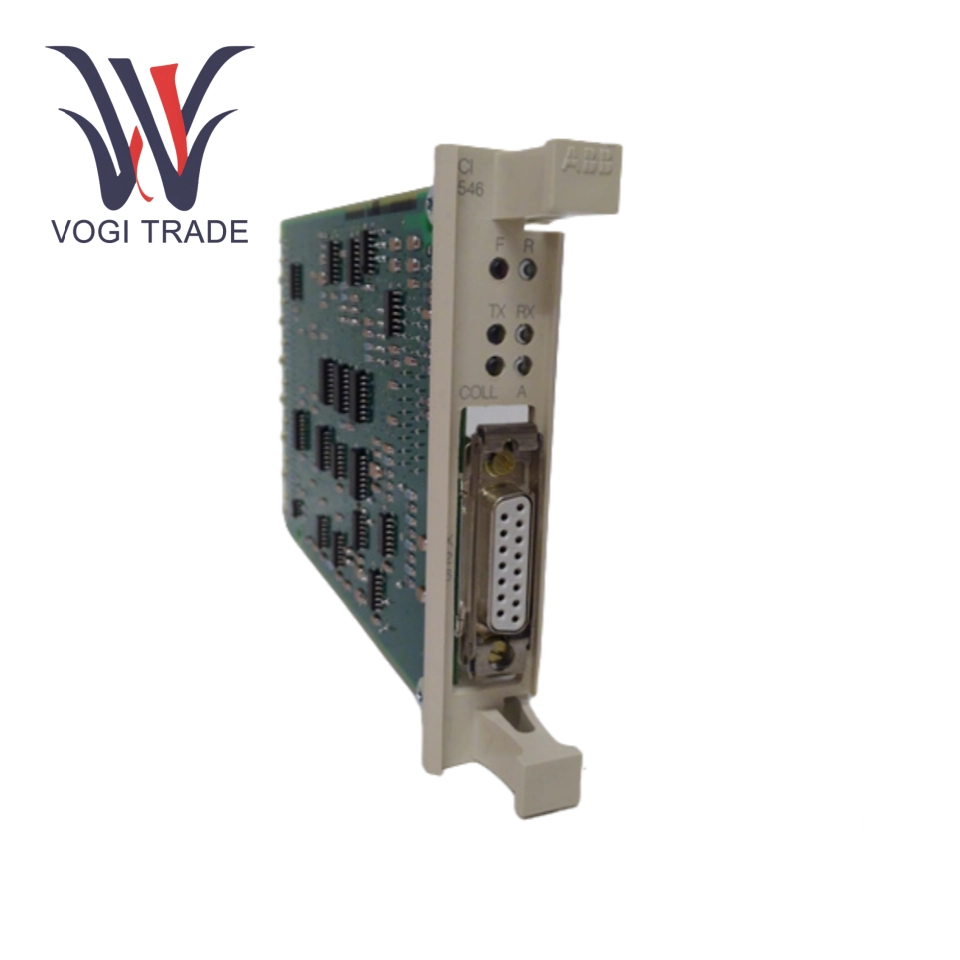

แบรนด์: ABBคำอธิบาย: โมดูลอินเทอร์เฟซการสื่อสารเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 7ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB CI546 3BSE012545R1 เป็นโมดูลการสื่อสารที่รวมการตรวจสอบสถานะและการควบคุมการดำเนินการเพื่อสร้างการเชื่อมต่อระหว่างอุปกรณ์และการควบคุมอุปกรณ์ที่มีประสิทธิภาพและมีเสถียรภาพสำหรับสถานการณ์การใช้งานที่ซับซ้อนเช่นพลังงานเคมีและการผลิต
| ผลิต |
ABB |
| หมายเลขรุ่น |
CI546 |
| หมายเลขสั่งซื้อ |
3BSE012545R1 |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
85389091 |
| มิติ |
26*3*13 ซม. |
| มิติการบรรจุ |
28*5*15 ซม. |
| น้ำหนัก |
0.8kg |
พารามิเตอร์ทางเทคนิค
ประเภท: โมดูลอินเทอร์เฟซการสื่อสารวีไอพี
แหล่งจ่ายไฟ: 24V DC ± 10%
อุณหภูมิการทำงาน: 0 ° C ~ 60 ° C; -20 ° C ~ 50 ° C
อุณหภูมิการจัดเก็บ: -25 ° C ~ 70 ° C
ระดับการป้องกัน: IP20
วิธีการติดตั้ง: ติดตั้งชั้นวาง/ติดผนัง
ประเภทอินเตอร์เฟส: อินเตอร์เฟสบัสวีไอพี
อัตราการสื่อสาร: อัตรามาตรฐานบัสวีไอพี
อินเทอร์เฟซระยะไกล: RS232/RS485
อินพุตปัจจุบัน: ≤4a
กระแสเอาต์พุต: ≤8a
ช่วงอินพุตแบบอะนาล็อก: 0-10V, 4-20MA
Digital Channel: หมายเลข I/O ที่กำหนดค่าได้
ฟังก์ชั่นการวินิจฉัย: การตรวจสอบสถานะการสื่อสารแบบเรียลไทม์สนับสนุนตำแหน่งความผิดพลาด
คุณสมบัติการใช้งาน
1. แกนการสื่อสารระดับอุตสาหกรรม
ในฐานะที่เป็นศูนย์กลางการสื่อสารของระบบ ABB Advant OCS, ABB CI546 3BSE012545R1 สนับสนุนโปรโตคอลบัสวีไอพีทำให้มั่นใจได้ว่าการส่งคำแนะนำการควบคุมแบบเรียลไทม์ในสถานการณ์ที่มีความเสี่ยงสูงเช่นน้ำมันและไฟฟ้าและการออกแบบที่ซ้ำซ้อนช่วยลดความเสี่ยงของความล้มเหลวจุดเดียว
2. การประมวลผลสัญญาณที่ยืดหยุ่น
การขยายตัวแบบดิจิตอล: ไดรฟ์ 8A โหลดพลังสูง (เช่นวาล์วโซลินอยด์รีเลย์) เข้ากันได้กับอุปกรณ์สวิตช์
การได้มาซึ่งอะนาล็อก: รับสัญญาณเซ็นเซอร์อุตสาหกรรม 0-10V/4-20MA โดยตรง (เช่นเครื่องส่งสัญญาณอุณหภูมิและความดัน)
3. การดำเนินงานอัจฉริยะและการสนับสนุนการบำรุงรักษา
ABB CI546 3BSE012545R1 เครื่องมือวินิจฉัยแบบเรียลไทม์ในตัวตรวจสอบสถานะบัสจากระยะไกลผ่านอินเตอร์เฟส RS232/RS485
ABB CI546 3BSE012545R1 รองรับการบำรุงรักษาแบบแยกส่วน, การทดแทนที่สลับได้ร้อนลดการหยุดทำงานของระบบ
4. Wide environmental adaptability
ทนต่อช่วงอุณหภูมิที่กว้าง -20 ° C ~ 60 ° C และการสั่นสะเทือนในอุตสาหกรรมเหมาะสำหรับสภาพแวดล้อมที่รุนแรงเช่นโรงงานเคมีและสถานีพลังงาน
สถานการณ์แอปพลิเคชัน
1. น้ำมันและก๊าซ
การควบคุมการส่งผ่านท่อส่งน้ำมันและก๊าซ: การตรวจสอบความดันไปป์ไลน์การไหลและวาล์วแบบเรียลไทม์ตามเวลา
การเชื่อมโยงอุปกรณ์การขุดเจาะนอกชายฝั่ง: ตรวจสอบให้แน่ใจว่าการทำงานร่วมกันของอุปกรณ์สำคัญเช่นปั๊มเจาะและตัวคั่นในสภาพแวดล้อมที่รุนแรง
2. ระบบพลังงาน
ระบบโรงไฟฟ้าความร้อน DCS ระบบ: ประสานงานการควบคุมการเผาไหม้หม้อไอน้ำและคำสั่งควบคุมความเร็วของกังหัน
Substation Automation: ตรวจสอบสถานะเบรกเกอร์และการดำเนินการอุปกรณ์ป้องกันการทริกเกอร์จากระยะไกล
