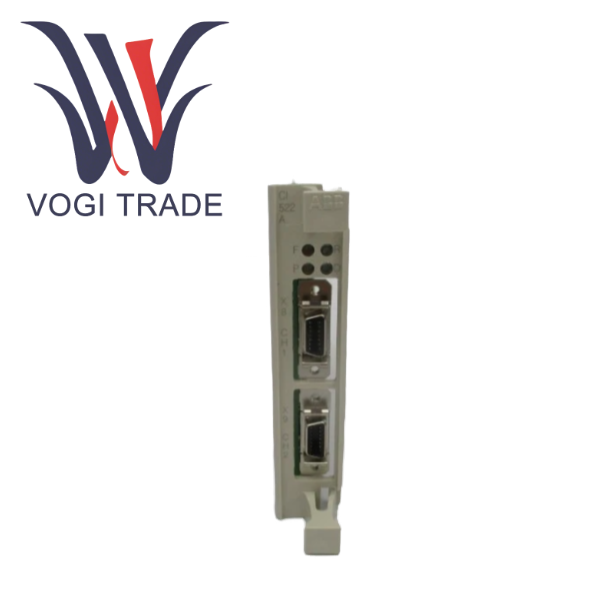

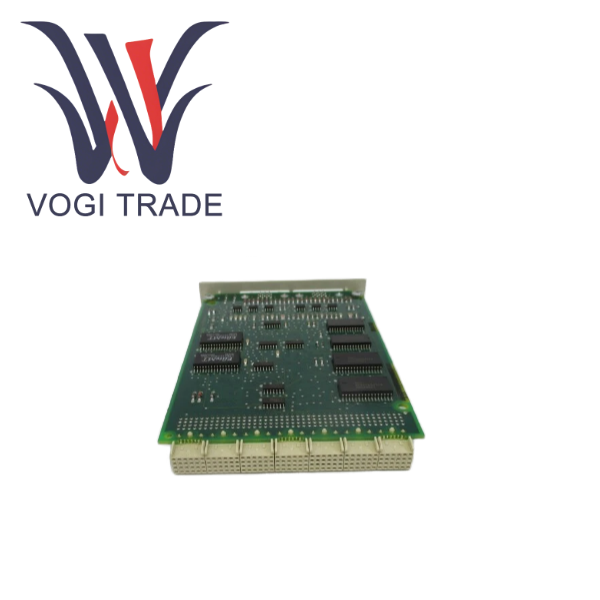

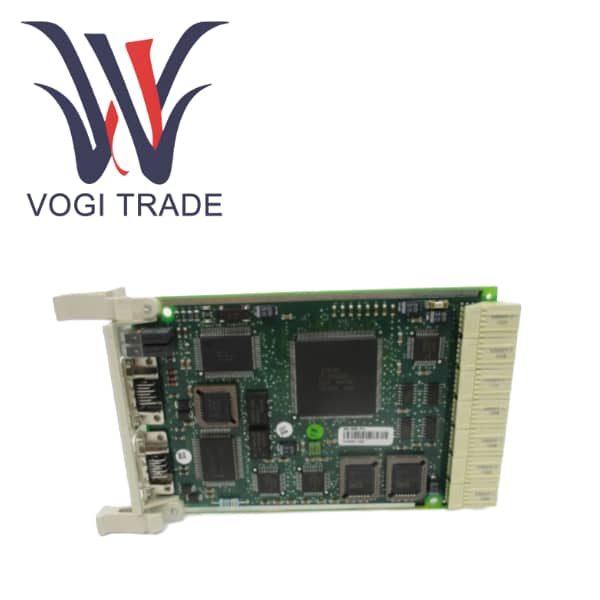

เอบีบี CI522A 3BSE018283R1

ภาพรวมผลิตภัณฑ์

CI522A เป็นการสื่อสารหลักและส่วนประกอบการขยาย I/O ในระบบควบคุมกระบวนการแบบกระจาย ABB Advant Master ถูกกำหนดให้เป็น "โมดูลอินเทอร์เฟซ AF100" ฟังก์ชันหลักคือทำหน้าที่เป็นเกตเวย์การสื่อสารความเร็วสูงเฉพาะระหว่างคอนโทรลเลอร์ Advant Controller ซีรีส์ 410/450 และสเตชั่น I/O ระยะไกลซีรีส์ S800 I/O

ในระบบ Advant Master แบบดั้งเดิม Field I/O จะเชื่อมต่อกับคอนโทรลเลอร์เป็นหลักผ่าน Advant Fieldbus อย่างไรก็ตาม ด้วยการพัฒนาเทคโนโลยี ABB ได้เปิดตัวระบบ S800 I/O ซึ่งมีสมรรถนะที่สูงขึ้นและฟังก์ชันที่ทรงพลังยิ่งขึ้น เพื่อให้คอนโทรลเลอร์ AC 400 แบบคลาสสิกสามารถใช้ประโยชน์จากคุณสมบัติขั้นสูงของ S800 I/O ได้ จำเป็นต้องมี "ตัวแปล" หรือ "บริดจ์" 3BSE018283R1 มีบทบาทนี้อย่างแม่นยำ ปลายด้านหนึ่งของ CI522A สื่อสารกับตัวควบคุม AC 400 ผ่านแบ็คเพลนบัส ในขณะที่ปลายอีกด้านเชื่อมต่อกับสถานี S800 I/O ผ่านบัสอนุกรมความเร็วสูง AF100 จึงบรรลุการบูรณาการที่ราบรื่นของแพลตฟอร์มตัวควบคุมแบบคลาสสิกและระบบ I/O ที่ทันสมัย เอกสารดังกล่าวเน้นย้ำถึงการสนับสนุน "การสื่อสารซ้ำซ้อน" ซึ่งเป็นสิ่งสำคัญสำหรับแอปพลิเคชันที่มีความพร้อมใช้งานสูง

คุณสมบัติการทำงานของผลิตภัณฑ์

เชื่อมโยงความคลาสสิกเข้ากับความทันสมัย

การแปลงโปรโตคอล CI522A รวมเฟิร์มแวร์ที่ซับซ้อนไว้ภายใน ซึ่งสามารถแปลงคำสั่งการสื่อสารภายในที่ออกโดยคอนโทรลเลอร์ AC 400 ให้เป็นคำสั่งโปรโตคอล AF100 ที่ระบบ S800 I/O สามารถเข้าใจได้แบบเรียลไทม์และโปร่งใส และในทางกลับกัน สำหรับตรรกะการควบคุมระดับบน โมดูล S800 I/O เหมือนกับการเสียบเข้ากับแร็คภายในเครื่องโดยตรง โดยไม่จำเป็นต้องแก้ไขโค้ดใดๆ

การปกป้องการลงทุนที่มีอยู่คือคุณค่าสูงสุดของ CI522A โรงงานต่างๆ สามารถเพลิดเพลินกับคุณประโยชน์ที่ได้รับจากเทคโนโลยี I/O เจเนอเรชันใหม่ เช่น ความหนาแน่นของช่องสัญญาณที่สูงขึ้น ต้นทุนต่อช่องสัญญาณที่ลดลง และการวินิจฉัยออนไลน์ที่มีประสิทธิภาพยิ่งขึ้น โดยเพียงแค่เพิ่มโมดูล CI522A และสเตชั่น S800 I/O โดยที่ยังคงรักษาตัวควบคุม AC 400 และซอฟต์แวร์แอปพลิเคชันที่มีอยู่และทำงานได้อย่างเสถียร ช่วยยืดอายุการใช้งานของระบบ DCS แบบคลาสสิกได้อย่างมาก

รองรับการสื่อสารที่ซ้ำซ้อน

การออกแบบความพร้อมใช้งานสูง เอกสารระบุอย่างชัดเจนว่าใช้สำหรับการสื่อสารที่ซ้ำซ้อน ซึ่งหมายความว่าในระบบ Advant Master ที่กำหนดค่าซ้ำซ้อน สามารถติดตั้งโมดูล CI522A สองโมดูลและเชื่อมต่อกับตัวควบคุมหลักและตัวควบคุมสำรองตามลำดับ ในขณะเดียวกัน สถานี S800 I/O ยังเชื่อมต่อกับ CI522A สองตัวนี้ตามลำดับผ่านบัส AF100 คู่ เมื่อลิงก์การสื่อสารหลักล้มเหลว ระบบสามารถสลับไปยังลิงก์สำรองได้โดยอัตโนมัติภายในมิลลิวินาที เพื่อให้มั่นใจว่าการสื่อสารข้อมูล I/O จะไม่มีการหยุดชะงัก และเป็นไปตามข้อกำหนดด้านความน่าเชื่อถือที่เข้มงวดของขั้นตอนกระบวนการที่สำคัญ

ลดความซับซ้อนทางวิศวกรรมและการบำรุงรักษา

Plug and play ในเครื่องมือทางวิศวกรรมของ ABB นั้น CI522A และโมดูล S800 I/O ที่ต่ออยู่นั้นสามารถกำหนดค่า ดาวน์โหลด และดีบั๊กได้ เช่นเดียวกับโมดูลในตัวเครื่อง ทำให้กระบวนการทางวิศวกรรมง่ายขึ้นอย่างมาก

การวินิจฉัยแบบรวมศูนย์ ข้อมูลการวินิจฉัยที่สมบูรณ์ของโมดูล S800 I/O สามารถรายงานไปยังคอนโทรลเลอร์ AC 400 ผ่านทาง CI522A และแสดงบนสถานีควบคุมในท้ายที่สุด ช่วยให้เจ้าหน้าที่บำรุงรักษาสามารถระบุปัญหาในสถานที่ได้อย่างรวดเร็ว

การอัปเดตผลิตภัณฑ์และการพัฒนาเทคโนโลยี

CI522A แสดงถึงกลยุทธ์ที่สำคัญสำหรับการพัฒนาที่ราบรื่นและความเข้ากันได้แบบย้อนหลังของระบบในด้านระบบอัตโนมัติทางอุตสาหกรรม

จากการปิดสู่การเปิดกว้าง และสู่การบูรณาการ DCS ยุคแรกถูกปิดอย่างสมบูรณ์ ด้วยการพัฒนาเทคโนโลยี ผู้ผลิตได้เริ่มนำเสนอผลิตภัณฑ์บริดจ์ เช่น CI522A ซึ่งช่วยให้ผู้ใช้สามารถแนะนำเทคโนโลยีใหม่ ๆ ทีละน้อยพร้อมทั้งปกป้องการลงทุนที่มีอยู่ นี่เป็นวิธีวิวัฒนาการที่ใช้งานได้จริงมาก

ความสำเร็จของ CI522A ยังสะท้อนถึงแนวโน้มของการแยกระบบ I/O ออกจากตัวควบคุมอีกด้วย ระบบ I/O สมัยใหม่ได้รับการออกแบบให้มีความเป็นอิสระและเป็นมาตรฐานมากขึ้น และสามารถเชื่อมต่อกับแพลตฟอร์มคอนโทรลเลอร์ต่างๆ ผ่านโมดูลอินเทอร์เฟซที่แตกต่างกัน

เมื่อแพลตฟอร์ม Advant Master ค่อยๆ ออกจากเวทีประวัติศาสตร์ ภารกิจของผลิตภัณฑ์เช่น CI522A ก็จะบรรลุผลสำเร็จเช่นกัน สถาปัตยกรรมระบบในอนาคตจะมีการรวมเป็นหนึ่งและบูรณาการเข้ากับระบบไอทีระดับสูงมากขึ้นผ่านมาตรฐานเปิด เช่น OPC UA อย่างไรก็ตาม แนวคิดของ "การปรับปรุงให้ทันสมัยอย่างค่อยเป็นค่อยไป" ที่ CI522A รวบรวมไว้จะมีความสำคัญเป็นแนวทางในระยะยาวในด้านอุตสาหกรรม

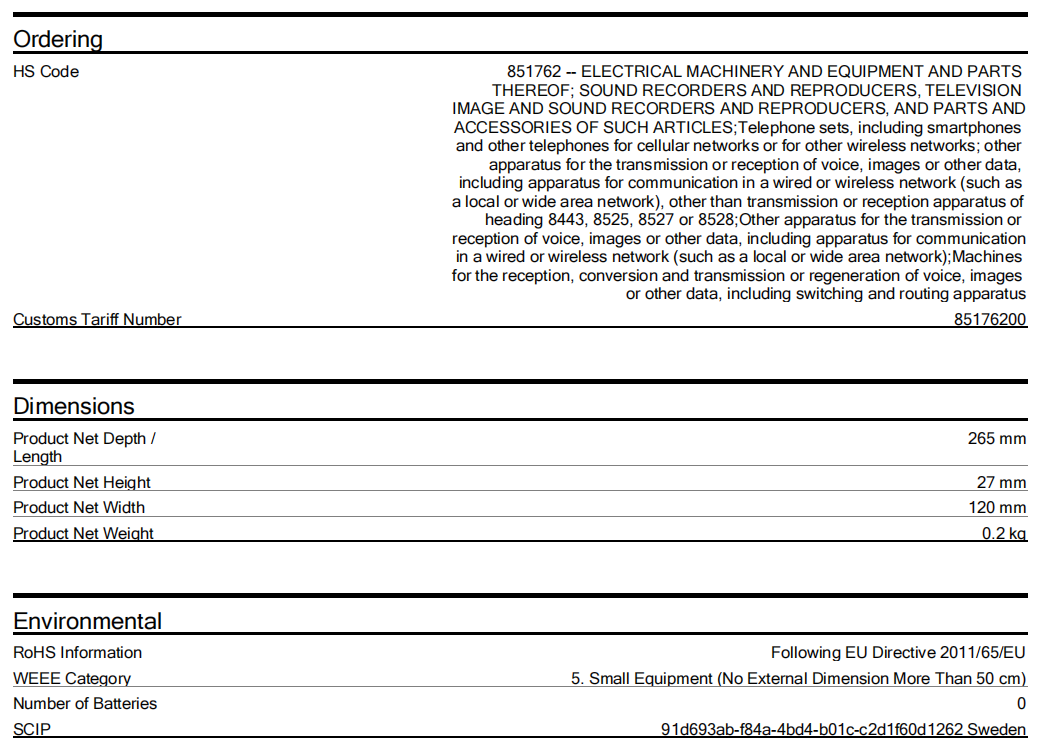

ดาวน์โหลดแผ่นข้อมูล
