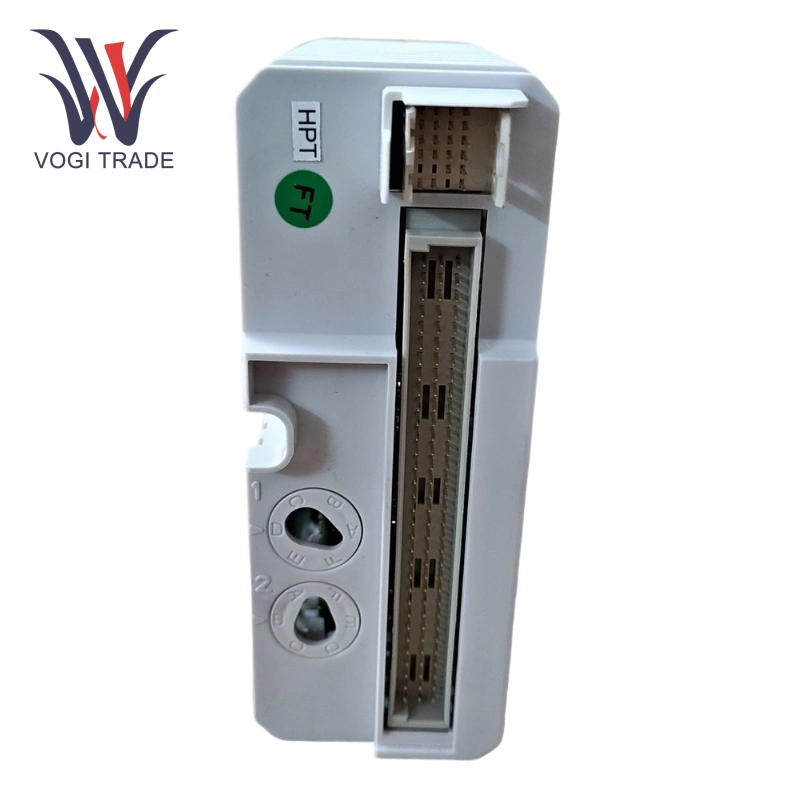

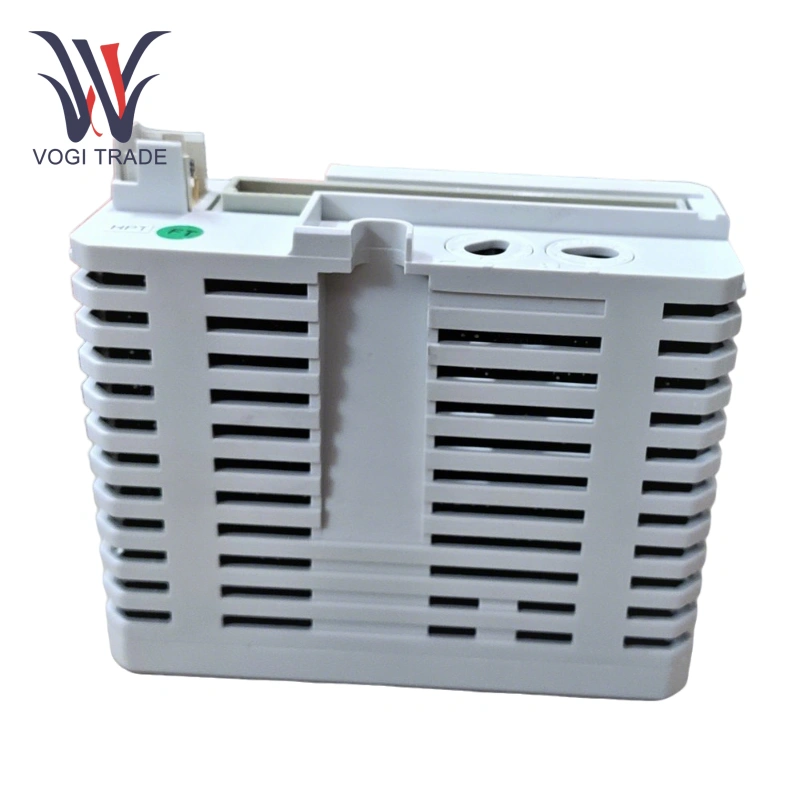

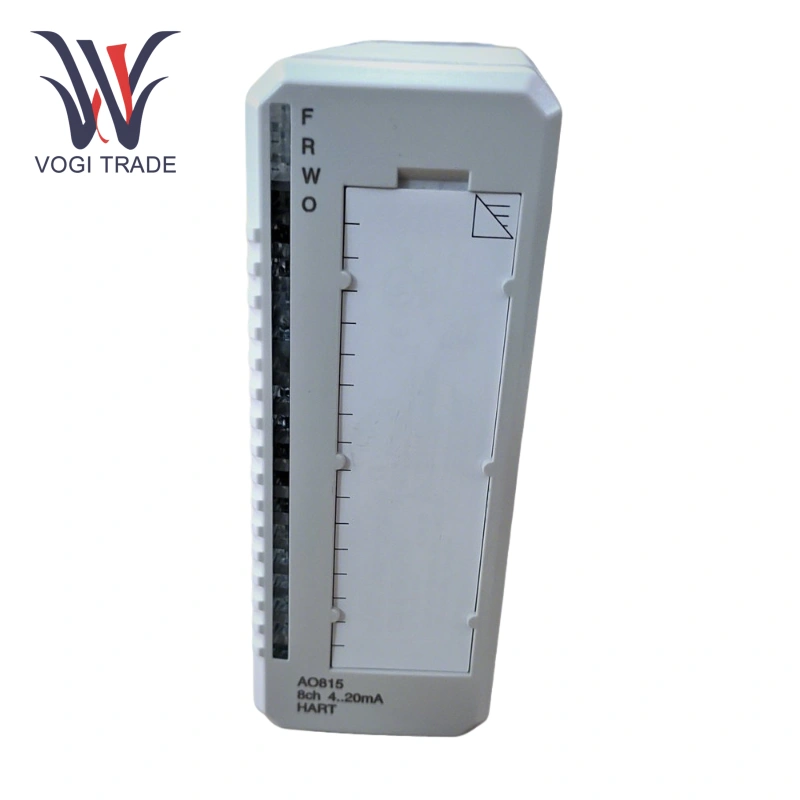

แบรนด์: ABBคำอธิบาย: โมดูลเอาต์พุตแบบอะนาล็อกเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 13ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB AO815 3BSE052605R1 เป็นโมดูลเอาต์พุตแบบอะนาล็อกที่มีฟังก์ชั่นการส่งผ่านโปร่งใสของฮาร์ตและกลไกการวินิจฉัยตนเองหลายครั้งเพื่อตรวจจับความผิดปกติของแหล่งจ่ายไฟภายนอกวงจรเปิดวงจรสั้นและความล้มเหลวของฮาร์ดแวร์ภายใน
| ผลิต |
ABB |
| หมายเลขรุ่น |
AO815 |
| หมายเลขสั่งซื้อ |
3BSE052605R1 |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
85371000 |
| มิติ |
5*10*12 ซม. |
| มิติการบรรจุ |
7*12*14 ซม. |
| น้ำหนัก |
0.5 กิโลกรัม |
จำนวนแชนเนล: 8 ช่องสัญญาณอิสระ
ประเภทเอาท์พุท: 4 ~ 20ma เอาต์พุตปัจจุบัน, โปรโตคอลการสื่อสารของ HART ในตัว
ความละเอียด: 12 บิต
แรงดันไฟฟ้าที่ใช้งานได้: 24V DC
ความถี่เอาท์พุท: 50kHz
อินเทอร์เฟซการสื่อสาร: รองรับ Hart Pass-through เข้ากันได้กับโมดูล Profibus DP-V1
ความเข้ากันได้: ปรับให้เข้ากับซีรี่ส์ ABB S800 I/O และคอนโทรลเลอร์ AC 800M
ระดับการป้องกัน: การรบกวนต่อต้านแม่เหล็กแม่เหล็ก, ช่วงอุณหภูมิการทำงาน -25 ℃ ~+70 ℃
การสนับสนุนความซ้ำซ้อน: เข้ากันได้กับโมดูลแหล่งจ่ายไฟซ้ำซ้อนและฐาน I/O ซ้ำซ้อน
โหลดสัญญาณ: ความต้านทานโหลดสูงสุด500Ω
ความแม่นยำ: ± 0.05% ระดับเต็ม
แรงดันไฟฟ้าแยก: ช่องแยก 1500V AC
การใช้พลังงาน: 3.5W
คุณสมบัติการใช้งาน
1. เอาต์พุตหลายช่องทางที่มีความแม่นยำสูง
การออกแบบเอาต์พุตอิสระ 8 ช่องแต่ละช่องสัญญาณรองรับสัญญาณปัจจุบัน 4 ~ 20mA ด้วยความละเอียด 12 บิตเพื่อให้มั่นใจว่าข้อกำหนดการควบคุมความแม่นยำของสารเคมีพลังงานและสถานการณ์อื่น ๆ
2. การรวมโปรโตคอลส่วนใหญ่
ฟังก์ชั่นการสื่อสารของ HART ในตัว ABB AO815 3BSE052605R1 สามารถโต้ตอบโดยตรงกับเครื่องมืออัจฉริยะตระหนักถึงการกำหนดค่าพารามิเตอร์การตรวจสอบสถานะและการวินิจฉัยและทำให้ความซับซ้อนของการรวมระบบง่ายขึ้น
3. สถาปัตยกรรมซ้ำซ้อนแบบแยกส่วน
ABB AO815 3BSE052605R1 รองรับการผสมผสานที่ยืดหยุ่นกับโมดูล S800 Series เช่น AI845 และ DI840 และสามารถกำหนดค่าได้ด้วยแหล่งจ่ายไฟซ้ำซ้อนและฐาน I/O ซ้ำซ้อนเพื่อปรับปรุงความน่าเชื่อถือของระบบ
4. การวินิจฉัยและการบำรุงรักษาอัจฉริยะ
ฟังก์ชั่นการทดสอบตัวเองแบบเรียลไทม์แบบเรียลไทม์ ABB AO815 3BSE052605R1 สามารถตรวจจับการตัดการเชื่อมต่อของสายสัญญาณที่ overrun และความผิดพลาดของโมดูลภายในและการเตือนผ่านอินเทอร์เฟซคอนโทรลเลอร์
5. การปรับตัวสภาพแวดล้อมที่รุนแรง
ใช้การออกแบบอุณหภูมิที่กว้าง (-25 ℃ ~+70 ℃) และโครงสร้างต่อต้านการสั่นสะเทือนเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรงเช่นปิโตรเลียมและยา
ผลิตภัณฑ์สนับสนุนที่แนะนำ
คอนโทรลเลอร์: ซีรี่ส์ AC 800M (เช่น PM861AK01)
โมดูลการสื่อสาร: CI854AK01
โมดูล I/O อื่น ๆ : AI810 (อินพุตแบบอะนาล็อก), DI810 (อินพุตดิจิตอล)
