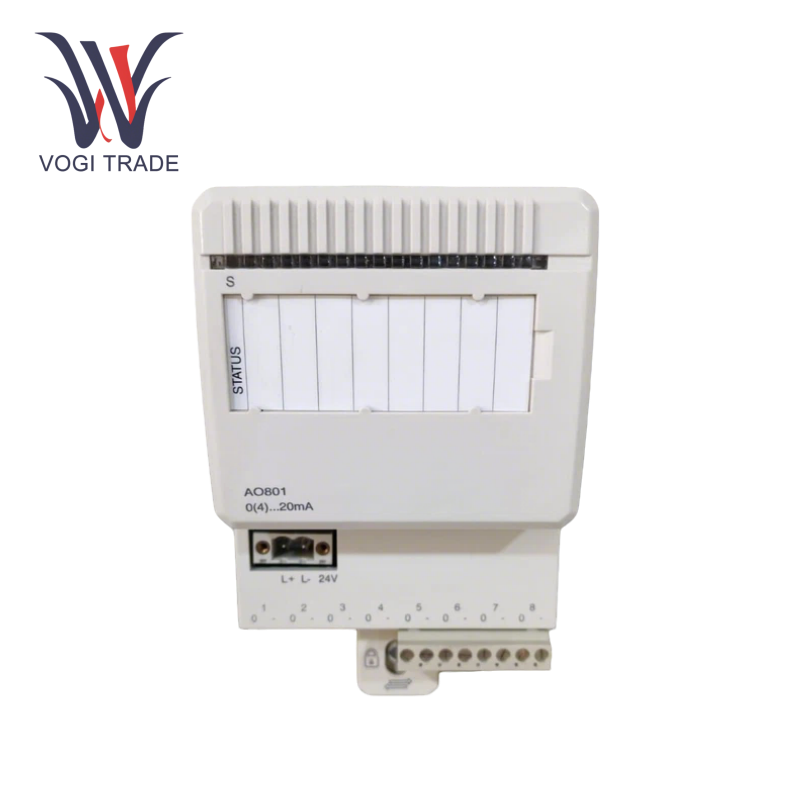

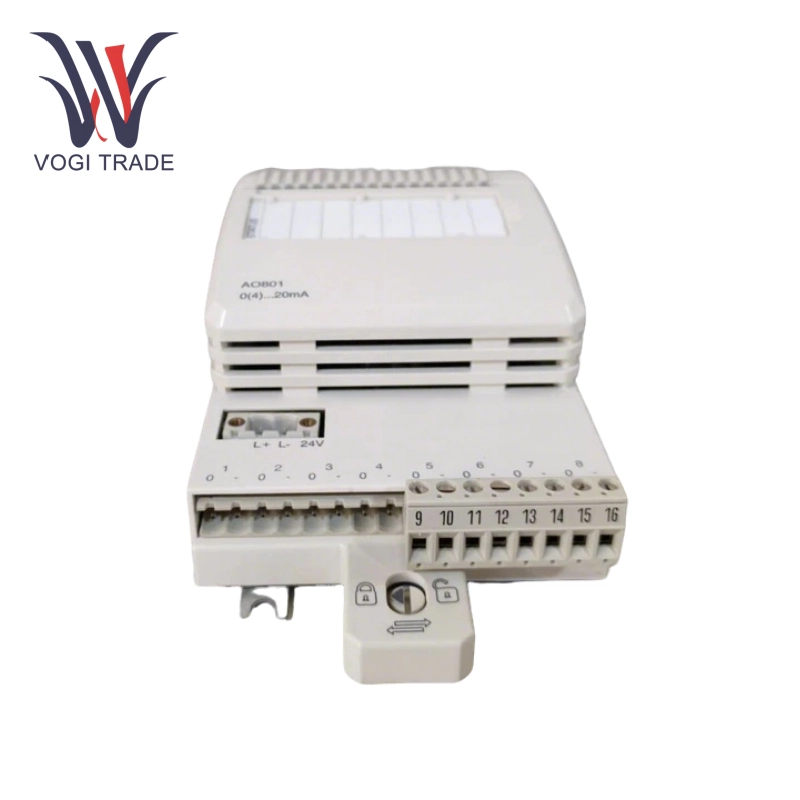

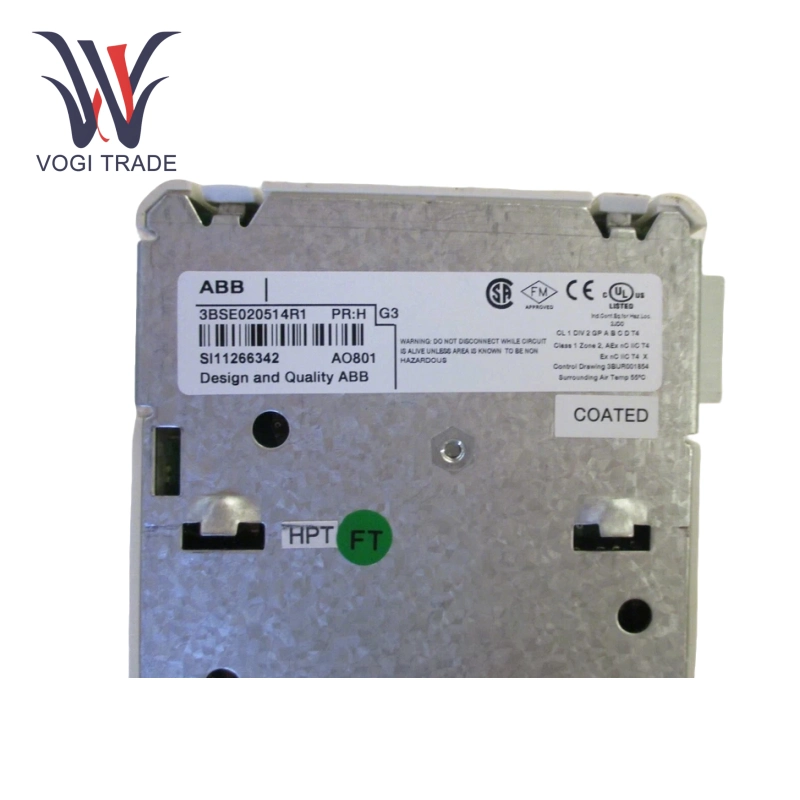

แบรนด์: ABBคำอธิบาย: โมดูลเอาต์พุตแบบอะนาล็อกเงื่อนไข: แบรนด์ใหม่ใบรับรอง： รายงานการทดสอบรายงานการทดสอบ COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 8ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB AO801 3BSE020514R1 เป็นโมดูลเอาต์พุตแบบอะนาล็อก 8 ช่องที่ออกแบบมาสำหรับระบบอัตโนมัติอุตสาหกรรม มันเป็นองค์ประกอบหลักของซีรี่ส์ ABB S800 I/O ส่วนใหญ่จะใช้ในการแปลงสัญญาณดิจิตอลของระบบควบคุมเป็นสัญญาณอะนาล็อกที่มีความแม่นยำสูง (เช่นสัญญาณปัจจุบัน) เพื่อขับแอคชูเอเตอร์วาล์วอินเวอร์เตอร์และอุปกรณ์อื่น ๆ
| ผลิต |
ABB |
| หมายเลขรุ่น |
AI801 |
| หมายเลขสั่งซื้อ |
3BSE020514R1 |
| ประเทศต้นกำเนิด |
สวีเดน |
| รหัส HS |
8538900000 |
| มิติ |
12*9*6 ซม. |
| มิติการบรรจุ |
15*12*10 ซม. |
| น้ำหนัก |
0.5 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
ประเภทช่องทาง: 8 ช่องทางที่ไม่ได้รับการตอบกลับแบบอะนาล็อกแบบอะนาล็อกเดี่ยว
ช่วงสัญญาณเอาต์พุต: 0–20 mA / 4–20 mA (กำหนดค่าได้)
ความละเอียด: 12 บิตความแม่นยำ± 0.1%
ความสามารถในการโหลด: โหลดเอาต์พุตสูงสุด: 850 Ω
ประสิทธิภาพการแยก: การแยกกลุ่ม (แยกลงบนพื้น) ทนต่อแรงดันไฟฟ้า 500 V AC (1 นาที)
เวลาตอบสนอง: เวลาเพิ่มขึ้น 10 µs, รอบการอัพเดท 1 ms
ข้อกำหนดด้านแหล่งจ่ายไฟ: +24 V แหล่งจ่ายไฟภายนอก, การบริโภคปัจจุบัน 200 mA; +5 V โมดูลจ่ายไฟบัส, ปัจจุบัน 70 mA
อุณหภูมิการทำงาน: 0 ° C ถึง +55 ° C (การทำงาน), -40 ° C ถึง +70 ° C (ที่เก็บ)
ระดับการป้องกัน: IP20 (การพิสูจน์ฝุ่นและหยด) สอดคล้องกับมาตรฐานการป้องกันการกัดกร่อนระดับ ISA-S71.04 G3
หลักการใช้งาน
การแปลงสัญญาณและเอาต์พุต: คอนโทรลเลอร์ (เช่น AC 800M) ส่งคำแนะนำดิจิตอลไปยังโมดูล AO801 ผ่าน ModuleBus
DAC ภายใน (ตัวแปลงดิจิตอลเป็นอะนาล็อก) ของ ABB AO801 3BSE020514R1 แปลงสัญญาณดิจิตอลเป็นสัญญาณปัจจุบันอะนาล็อกที่ 0–20 Ma หรือ 4–20 Ma ซึ่งส่งออกไปยังอุปกรณ์สนามผ่าน MTU (หน่วยเทอร์มินัลโมดูล)
การวินิจฉัยตนเองและการป้องกัน: ABB AO801 3BSE020514R1 ดำเนินการทดสอบตนเองเป็นระยะเพื่อตรวจจับความผิดพลาดเช่นวงจรลัดวงจรและโอเวอร์โหลดและระบุสถานะการทำงาน/ความผิดพลาดผ่านสถานะ LED (S LIGHT) เมื่อตรวจพบความผิดปกติฟังก์ชัน OSP (สถานะความปลอดภัยเอาท์พุท) จะถูกกระตุ้นให้สลับเอาต์พุตเป็นค่าความปลอดภัยที่ตั้งไว้ล่วงหน้า (เช่นการรักษาค่าสุดท้ายหรือกลับมาเป็นศูนย์)
ความซ้ำซ้อนและการขยายตัว: รองรับการกำหนดค่าซ้ำซ้อน (ต้องใช้โมดูลแหล่งจ่ายไฟและโมดูลการสื่อสารซ้ำซ้อน) เพื่อให้แน่ใจว่าระบบมีความพร้อมใช้งานสูง อินเทอร์เฟซการสื่อสาร CI801 แต่ละตัวสามารถเชื่อมต่อโมดูล AO801 ได้ถึง 7 โมดูลซึ่งเหมาะสำหรับระบบ I/O แบบกระจายขนาดใหญ่
ลักษณะการทำงาน
การควบคุมความแม่นยำสูง: ความละเอียด 12 บิตรวมกับอัตราความผิดพลาด± 0.1% ทำให้มั่นใจได้ถึงความแม่นยำของเอาต์พุตสัญญาณซึ่งเหมาะสำหรับสถานการณ์การควบคุมกระบวนการที่มีข้อกำหนดความแม่นยำที่เข้มงวด
การกำหนดค่าที่ยืดหยุ่น: ช่วงเอาต์พุตที่ตั้งโปรแกรมได้ (0–20 mA หรือ 4–20 mA) รองรับ Hart Protocol (ต้องการรุ่นเฉพาะ) เข้ากันได้กับการสื่อสารด้วยเครื่องมืออัจฉริยะ
ความน่าเชื่อถือและความทนทาน: การออกแบบการป้องกันการลัดวงจรเอาท์พุทสามารถทนต่อการลัดวงจรด้วยแหล่งจ่ายไฟ +24 V หรือพื้นดิน (ZP)
การวินิจฉัยและการบำรุงรักษาที่สะดวก: ตัวบ่งชี้สถานะ LED ด้านหน้าแสดงสถานะการทำงานของโมดูล (ปกติ/ความผิดพลาด) แบบเรียลไทม์ รองรับการตรวจสอบระยะไกลและการดีบักผ่านซอฟต์แวร์ตัวสร้างการควบคุมขนาดกะทัดรัดเพื่อลดการหยุดทำงาน
ความเข้ากันได้แบบกว้าง: การรวมเข้ากับ ABB 800XA, AC 800M และระบบอื่น ๆ และเข้ากันได้กับระบบ PLC ของบุคคลที่สามหรือระบบ DCS ผ่านไฟล์ GSD
