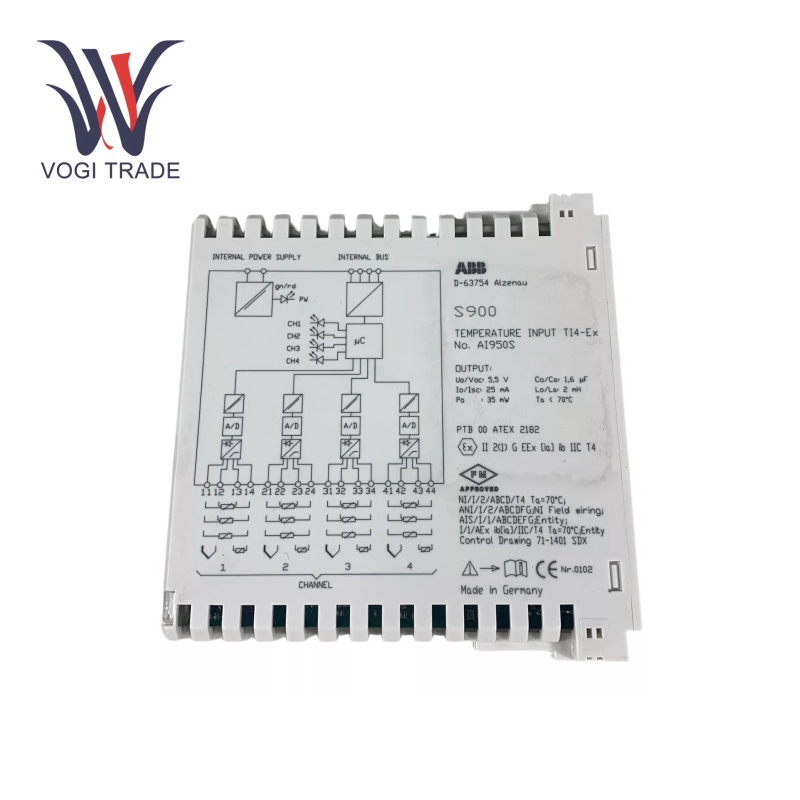

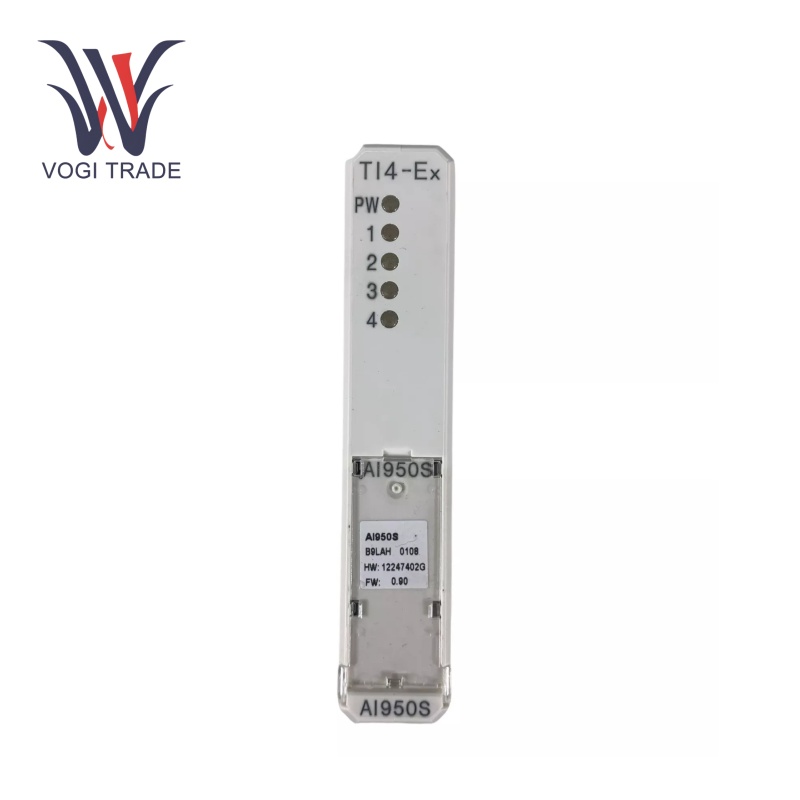

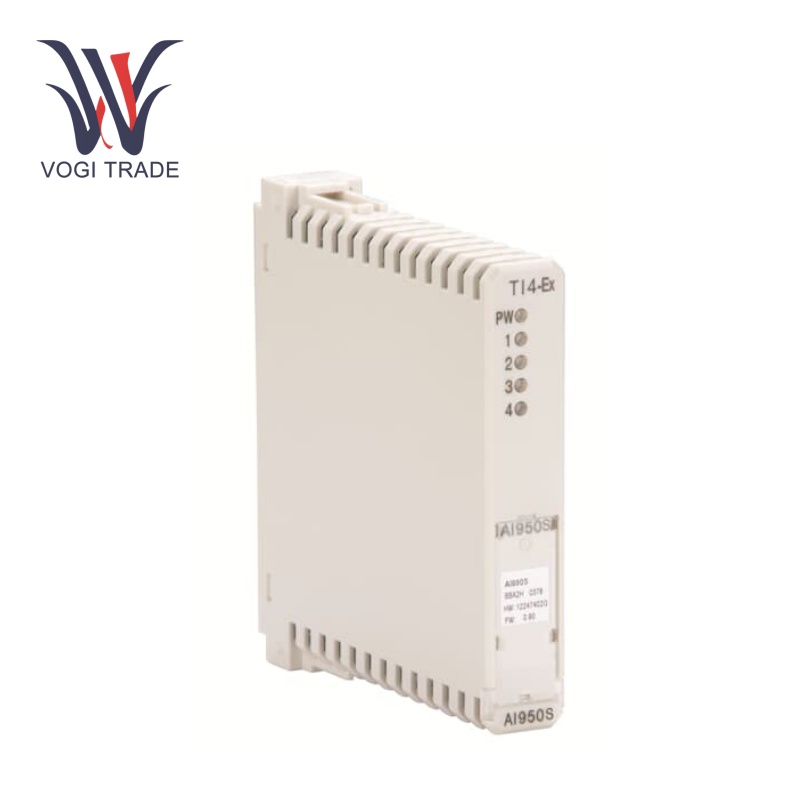

ABB AI950S

พารามิเตอร์การทำงาน

แหล่งจ่ายไฟ:แหล่งจ่ายไฟ 24V DC

ช่องป้อนข้อมูล: ช่องอินพุตสี่ช่อง

การประมวลผลสัญญาณ:แต่ละช่องจะติดตั้งตัวแปลงอะนาล็อกเป็นดิจิตอล 16 บิต

อุณหภูมิการทำงาน: -25 ° C ถึง +70 ° C

ความแม่นยำ: โมดูลมีความแม่นยำสูง± 0.1%

ความปลอดภัยภายใน: โมดูลมีการรับรอง ATEX สำหรับการติดตั้งในโซน 1

คุณสมบัติของผลิตภัณฑ์

ความซ้ำซ้อน: ระบบ S900 I/O สามารถเชื่อมต่อกับโมดูล S900 I/O หลายตัวและคุณสมบัติซ้ำซ้อนพลังงานและการสื่อสารซ้ำซ้อน ความซ้ำซ้อนนี้ช่วยรับประกันความพร้อมใช้งานของระบบที่มีการป้องกันไม่ให้เกิดการลดลงด้วยความล้มเหลวของพลังงานหรือการสื่อสาร

การกำหนดค่าร้อนและ Hot Swap: ABB AI950s รองรับการกำหนดค่าร้อนในการรันซึ่งหมายความว่าผู้ใช้สามารถเปลี่ยนการกำหนดค่าของระบบโดยไม่ต้องปิดระบบทั้งหมด หลายคนมีความสามารถในการแลกเปลี่ยนร้อนซึ่งช่วยให้ส่วนประกอบถูกแทนที่ในขณะที่ระบบยังคงมีชีวิตอยู่

การวินิจฉัย: ABB AI950s เสนอความสามารถในการวินิจฉัยขั้นสูง ฟังก์ชั่นเหล่านี้สามารถช่วยตรวจจับปัญหาเช่นกางเกงขาสั้นและตัวแบ่งภายในการเชื่อมต่อเซ็นเซอร์ ซึ่งหมายความว่าการวินิจฉัยที่ยอดเยี่ยมสามารถทำได้ผ่านการกำหนดค่า FDT/DTM ซึ่งช่วยในการค้นหาความผิดพลาดได้ง่ายขึ้น

การวัดเทอร์โมคัปเปิล: ABB AI950s ให้การชดเชยการชดเชยทางแยกภายในหรือภายนอกสำหรับการวัดเทอร์โมคัปเปิ้ล สิ่งนี้หมายถึงการชดเชยอุณหภูมิที่ทางแยกอ้างอิงของเทอร์โมคัปเปิลซึ่งจำเป็นสำหรับการอ่านอุณหภูมิที่แม่นยำ

การวัดอุณหภูมิ: โมดูล ABB AI950S อ่านสัญญาณอุณหภูมิจากเซ็นเซอร์ที่แตกต่างกันและแปลงสัญญาณอะนาล็อกเป็นสัญญาณดิจิตอลสำหรับการประมวลผลที่ตามมาโดยระบบควบคุม

ความเข้ากันได้ของเซ็นเซอร์: รองรับเซ็นเซอร์อุณหภูมิที่หลากหลายรวมถึง RTD และเทอร์โมคัปเปิลซึ่งให้ความยืดหยุ่นในการเลือกเซ็นเซอร์

การแยกตัว: โมดูลนี้มีการแยกทางไฟฟ้าเพิ่มเติมระหว่างอินพุตบัสและพลังงานสำหรับการป้องกันระบบเพิ่มเติมและความสมบูรณ์ของสัญญาณ

การติดตั้ง

ที่ตั้ง:ระบบ S900 I/O ระยะไกลสามารถอยู่ในพื้นที่ที่ไม่เป็นอันตรายหรือติดตั้งโดยตรงในโซน 1 หรือพื้นที่อันตรายโซน 2 ขึ้นอยู่กับตัวแปรของระบบที่เลือก 4 เครื่องจักรที่ไม่ได้ทำเครื่องหมายในพื้นที่อันตรายยังคงดำเนินการ 3 และขั้นตอนการติดตั้งทั้งหมดปฏิบัติตามกฎระเบียบ ATEX ที่เกี่ยวข้อง

การคำนวณข้อมูล: ระบบ S900 I/O ใช้มาตรฐาน Profibus DP เพื่อสื่อสารกับระดับระบบควบคุม สิ่งนี้ช่วยให้การสื่อสารที่เชื่อถือได้ระหว่างระบบ I/O และระบบควบคุม

ช่วงแอปพลิเคชัน

พื้นที่อันตราย: เนื่องจากการรับรอง ATEX สำหรับการติดตั้งโซน 1 ABB AI950s เหมาะสำหรับใช้ในอุตสาหกรรมที่มีบรรยากาศระเบิดเช่นอุตสาหกรรมน้ำมันและก๊าซโรงงานปิโตรเคมีและโรงงานผลิตสารเคมี

การตรวจสอบระยะไกล:มีประโยชน์สำหรับแอปพลิเคชันการตรวจสอบระยะไกลซึ่งเป็นส่วนหนึ่งของระบบ S900 I/O ระยะไกล

ดำเนินการl:ในอุตสาหกรรมเคมีปิโตรเคมีและยาการตรวจสอบและควบคุมกระบวนการ

การจัดการพลังงาน: การวัดและการจัดการการใช้พลังงานในระบบการผลิตพลังงานและการกระจาย

ระบบความปลอดภัย: ใช้ในระบบความปลอดภัยซึ่งต้องการการตรวจสอบอุณหภูมิที่แม่นยำภายในสภาพแวดล้อมที่เป็นอันตราย

การแก้ไขปัญหา

เครื่องมือวินิจฉัย:ใช้ฟังก์ชั่นการวินิจฉัยเพิ่มเติมและอินเทอร์เฟซ FDT/DTM เพื่อหาปัญหา ตรวจสอบข้อมูลการวินิจฉัยหากโมดูลตั้งค่าสถานะความผิดพลาดโปรดดูข้อมูลการวินิจฉัยที่มีอยู่เพื่อระบุปัญหาพื้นฐาน

พลังและการสื่อสาร:สำหรับปัญหาที่เกี่ยวข้องกับพลังงานตรวจสอบว่าหน่วยจ่ายไฟได้รับการกำหนดค่าและสีเขียว ในกรณีของปัญหาการสื่อสารตรวจสอบให้แน่ใจว่าการเชื่อมต่อของ Profibus DP การกำหนดค่าเครือข่ายและสถานะของส่วนประกอบอื่น ๆ ของเครือข่ายการสื่อสาร

การเปลี่ยนส่วนประกอบ:หากส่วนประกอบภายในโมดูล ABB AI950S ผิดพลาดให้ใช้ฟังก์ชันการแลกเปลี่ยนร้อนเพื่อแทนที่ อย่างไรก็ตามตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามขั้นตอนที่เหมาะสมเพื่อหลีกเลี่ยงอันตรายทางไฟฟ้าหรือการหยุดชะงักของระบบ
