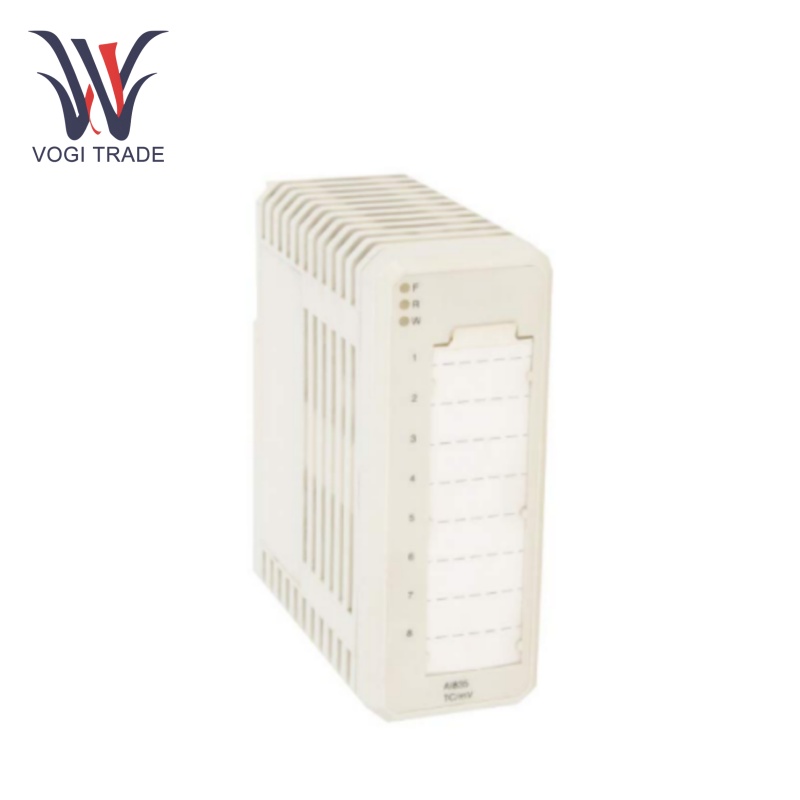

ABB AI835

พารามิเตอร์ทางเทคนิค

แหล่งจ่ายไฟ:24 VDC

ช่วงแรงดันไฟฟ้าอินพุต:-10 ถึง +10 V

อินพุตช่วงปัจจุบัน:-20 มี +20 มันมี

ความต้านทานอินพุต:10 MΩ

ช่วงแรงดันเอาต์พุต:0 ถึง 10 V

ช่วงปัจจุบันเอาต์พุต:0 คือ 20 ma

ความต้านทานเอาท์พุท:100 โอ้

เทอร์โมคัปเปิลที่วัดได้:B, C, E, J, K, N, R, S, T

ปณิธาน:15 บิต

ความแม่นยำ:± 0.1% ของระดับเต็ม

ความเป็นเส้นตรง:± 0.05% ของระดับเต็ม

เสียงรบกวน:<10 μV RMS

อัตราส่วนการปฏิเสธโหมดทั่วไป (CMRR):> 120 dB

อุณหภูมิการทำงาน:-25 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ:-40 ° C ถึง +70 ° C

คุณสมบัติการใช้งาน

โมดูลการรับสัญญาณที่มีความแม่นยำสูง:ABB AI835 8-Channel Thermocouple/MV Module Input Module ออกแบบมาเพื่อการวัดเทอร์โมคัปเปิลที่แม่นยำและการวัดสัญญาณ Millivolt พร้อมอินพุตที่แตกต่างกัน คุณสมบัติการปราบปรามเสียงรบกวนโหมดทั่วไปขั้นสูงเพื่อความแม่นยำ± 0.05% ซึ่งได้รับการปรับให้เหมาะสมสำหรับการตรวจสอบอุณหภูมิอุตสาหกรรมและการตรวจจับสัญญาณระดับ microvolt

ช่วงการวัดมีความยืดหยุ่นและกำหนดค่าได้:แต่ละช่องรองรับช่วงการวัดที่กำหนดค่าได้เช่น ช่วงแรงดันไฟฟ้าสามารถตั้งค่าได้ตั้งแต่ -30 mV ถึง +75 mV เชิงเส้น รองรับเทอร์โมคัปเปิลภายนอกได้ถึง 8 ประเภท: B, C, E, J, K, N, R, S&T ประเภท ความยืดหยุ่นของมันช่วยให้โมดูลสามารถปรับให้เหมาะกับประเภทเซ็นเซอร์ที่แตกต่างกันเพื่อตอบสนองแอพพลิเคชั่นในโดเมนต่าง ๆ และให้ความสามารถในการปรับแต่งในระดับสูงในการออกแบบระบบ

นอกจากนี้ยังมีฟังก์ชั่นเชิงเส้น:ABB AI835 รวมฟังก์ชั่นการชดเชยทางแยกเย็นผ่านอุณหภูมิทางแยกเย็นกับอุณหภูมิทางแยกอ้างอิง (ทางแยกเย็น) เพื่อการชดเชยที่แม่นยำในการวัดเทอร์โมคัปเปิ้ลเพื่อให้ได้การวัดอุณหภูมิที่แม่นยำสูง รวมทั้งโมดูลให้ฟังก์ชั่นเชิงเส้นซึ่งสามารถรับรู้เอาต์พุตเชิงเส้นของเทอร์โมคัปเปิลและสัญญาณไม่เชิงเส้นอื่น ๆ ทำให้ระบบควบคุมสามารถทำงานได้โดยตรง

การตรวจจับการขาดการเชื่อมต่ออินพุตและการป้องกันการลัดวงจรเอาต์พุต:ABB AI835 มีฟังก์ชั่นการตรวจจับการตัดการเชื่อมต่ออินพุตในตัวและสามารถระบุได้ว่าการเดินสายของเซ็นเซอร์ถูกตัดการเชื่อมต่อแบบเรียลไทม์เพื่อให้มั่นใจถึงความน่าเชื่อถือของระบบการเก็บข้อมูลและสนับสนุนการกระตุ้นการเตือนหรือมาตรการแก้ไข ABB AI835 นอกจากนี้ยังมีการป้องกันการลัดวงจรเอาต์พุตที่ปกป้องโมดูลและโหลดที่เชื่อมต่อจากความเสียหายเมื่อวงจรเอาท์พุทสั้น

การออกแบบ Gasrelaxation:ABB AI835 ให้การแยกกัลวานิกระหว่างช่องอินพุตและช่องสัญญาณออกเพื่อป้องกันไม่ให้สัญญาณรบกวนไฟฟ้าส่งผลกระทบต่อสัญญาณการวัด การออกแบบการแยกนี้ช่วยลดความเสี่ยงของการช็อกไฟฟ้าและความเสียหายของอุปกรณ์เนื่องจากการแยกวงจรปรับปรุงความปลอดภัยของระบบในขณะเดียวกันก็ปกป้องโมดูลและอุปกรณ์อื่น ๆ จากความผิดพลาดทางไฟฟ้า

ความเข้ากันได้ในวงกว้างกับหน่วยเทอร์มินัลหลายโมดูล (MTU):ABB AI835 รองรับรุ่น MTU ที่หลากหลายรวมถึง TU810, TU812, TU814, TU818, TU830 และ TU833 ความเข้ากันได้ที่หลากหลายนี้ให้ความยืดหยุ่นอย่างมากในการรวมเข้ากับระบบเพื่อให้ผู้ใช้สามารถเลือก MTU ที่แตกต่างกันได้ตามความต้องการที่จะได้รับความสามารถในการทำงานเพิ่มเติมเช่นการปรับสภาพสัญญาณการยุติการกำหนดค่าหรือตัวเลือกการเชื่อมต่อ

ฟิลด์แอปพลิเคชัน

ระบบอัตโนมัติอุตสาหกรรม:ใช้ในอุตสาหกรรมการผลิตเช่นยานยนต์อิเล็กทรอนิกส์และพลาสติกเพื่อตรวจสอบและควบคุมตัวแปรกระบวนการต่างๆ ABB AI835 กระบวนการผลิตนี้ขึ้นอยู่กับกระบวนการควบคุมอย่างมากและสร้างความมั่นใจในคุณภาพซึ่งทำได้โดยการแปลงสัญญาณอะนาล็อกเซ็นเซอร์ที่ถูกต้อง สนามไฟฟ้ายังสามารถใช้ในการวัดแรงดันไฟฟ้าและกระแสในการผลิตแผงวงจรพิมพ์เพื่อตรวจจับและแก้ไขหากมีการเบี่ยงเบนใด ๆ ในกระบวนการผลิต

อุปทานพลังงานและ DISCATCH:การรวบรวมข้อมูลที่สำคัญนี้จาก ABB AI835 จะสามารถเพิ่มประสิทธิภาพการสร้างพลังงานป้องกันความล้มเหลวของอุปกรณ์และปรับปรุงประสิทธิภาพในการผลิตพลังงาน นอกจากนี้ยังสามารถใช้ในการตรวจสอบแรงดันไฟฟ้าและกระแสในเครือข่ายการกระจายที่สถานีย่อยและจุดแจกจ่ายปรับปรุงความเสถียรของกริดและสร้างความมั่นใจในคุณภาพของแหล่งจ่ายไฟ

กฎระเบียบด้านสิ่งแวดล้อม:การตรวจสอบด้านสิ่งแวดล้อม โมดูลให้การแปลงแบบอะนาล็อกเป็นดิจิตอล (ADC) ที่แม่นยำด้วยความแม่นยำสูงและช่วยให้สามารถควบคุมกระบวนการที่ได้รับน้ำได้อย่างแม่นยำเพื่อให้เป็นไปตามมาตรฐานคุณภาพ มันสามารถรวมเข้ากับเซ็นเซอร์ที่สถานีตรวจสอบคุณภาพอากาศที่วัดมลพิษรวมถึงสสารอนุภาค, ซัลเฟอร์ไดออกไซด์และไนโตรเจนออกไซด์ส่งข้อมูลแบบเรียลไทม์ที่มีประโยชน์สำหรับการตรวจสอบด้านสิ่งแวดล้อมและการปฏิบัติตามกฎระเบียบ

ระบบอาคารอัจฉริยะและการควบคุมสิ่งแวดล้อม:ABB AI835 สามารถเชื่อมต่อกับเซ็นเซอร์ที่วัดอุณหภูมิความชื้นและคุณภาพอากาศในพื้นที่ต่าง ๆ ของอาคาร การแปลงสัญญาณอะนาล็อกเหล่านี้เป็นข้อมูลดิจิตอลโมดูลช่วยให้ระบบการจัดการอาคารสามารถควบคุมระบบความร้อนการระบายอากาศและระบบปรับอากาศ (HVAC) ระบบไฟส่องสว่างและบริการอาคารอื่น ๆ ใช้กรณีเช่นการตรวจจับอุณหภูมิและความชื้นปรับการตั้งค่าระบบ HVAC โดยอัตโนมัติตามที่จำเป็นเพื่อรักษาสภาพแวดล้อมในร่มที่สะดวกสบายสำหรับผู้อยู่อาศัยในขณะที่เพิ่มประสิทธิภาพการใช้พลังงานให้เหมาะสมที่สุด
