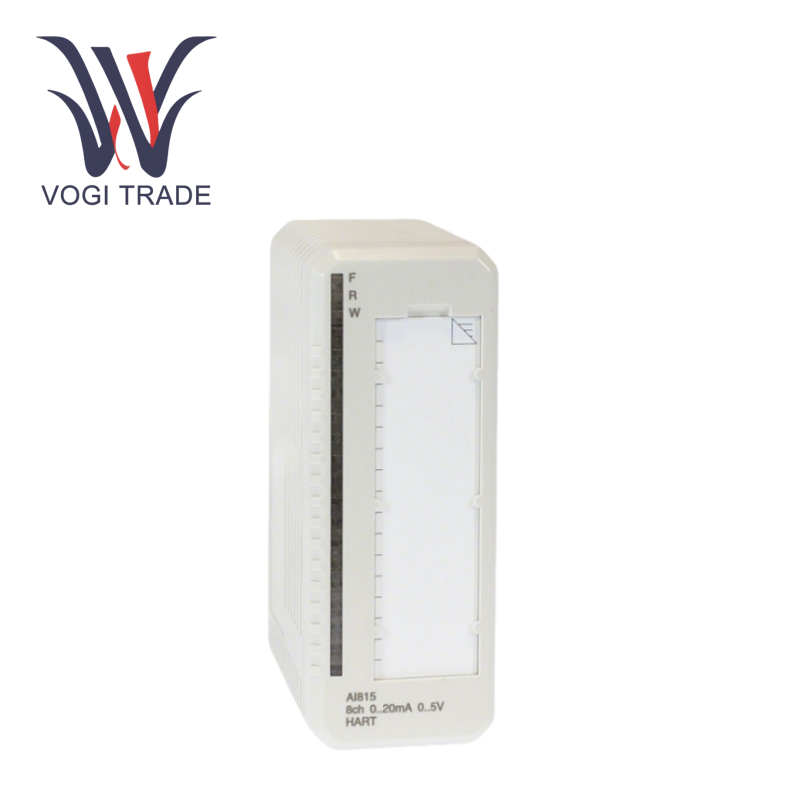

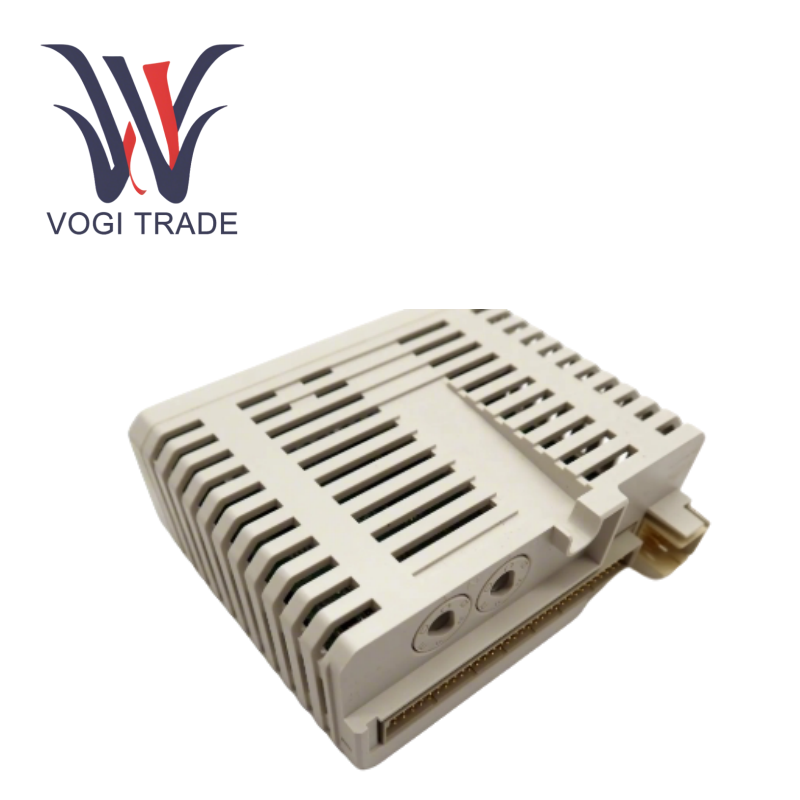

แบรนด์: ABBคำอธิบาย: โมดูลอินพุตแบบอะนาล็อกเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 54ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB AI815 3BSE052604R1 เป็นโมดูลอินพุตแบบอะนาล็อกที่รองรับโปรโตคอลฮาร์ตการกำหนดค่าซ้ำซ้อนและการขยายตัวแบบแยกส่วนและมีความสามารถในการรับสัญญาณที่แม่นยำ
| ผลิต |
ABB |
| หมายเลขรุ่น |
AI815 |
| หมายเลขสั่งซื้อ |
3BSE052604R1 |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
85371000 |
| มิติ |
5*10*12 ซม. |
| มิติการบรรจุ |
7*12*14 ซม. |
| น้ำหนัก |
0.5 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
อินพุตปัจจุบัน: 20ma, ความต้านทานอินพุต250Ω
อินพุตแรงดันไฟฟ้า: 5V (unipolar ปลายเดี่ยว), ความต้านทานอินพุต> 10mΩ
ความละเอียด: 12 บิตอัตราความผิดพลาดการวัด≤± 0.1%
แรงดันไฟฟ้าที่ใช้งานได้: 24VDC
ความทนทานต่อแรงดันไฟฟ้าเกิน/ต่ำกว่า: 11VDC, การป้องกันตัว จำกัด ปัจจุบันในตัวในตัว
อุณหภูมิการทำงาน: -40 ° C ถึง +70 ° C
การออกแบบการป้องกัน: การเพิ่มประสิทธิภาพความเข้ากันได้ของแม่เหล็กไฟฟ้า, การรบกวนสภาพแวดล้อมต่อต้านอุตสาหกรรม
ฟังก์ชั่นการวินิจฉัย: การตรวจจับข้อผิดพลาดของสายการสนับสนุนสัญญาณเตือนสัญญาณนอกช่วง
คุณสมบัติการใช้งาน
1. การได้มาซึ่งสัญญาณความแม่นยำสูง:
ABB AI815 3BSE052604R1 ได้รับการวัดความแม่นยำของสัญญาณระดับอุตสาหกรรมผ่านความละเอียด 12 บิตด้วยอัตราความผิดพลาดน้อยกว่า± 0.1%ตรงตามข้อกำหนดของสถานการณ์ที่รุนแรงเช่นการตรวจสอบแรงดันเครื่องปฏิกรณ์เคมีเคมี
2. การรวมโปรโตคอลของฮาร์ต: ในฐานะโมดูลที่สนับสนุนโปรโตคอลฮาร์ต, ABB AI815 3BSE052604R1 สามารถโต้ตอบโดยตรงกับเครื่องส่งสัญญาณอัจฉริยะโดยตรงทำให้การเดินสายอุปกรณ์สองสายง่ายขึ้นรองรับการวินิจฉัยระยะไกลและปรับปรุงประสิทธิภาพการบำรุงรักษา
3. ความซ้ำซ้อนและการขยายตัวแบบแยกส่วน: ABB AI815 3BSE052604R1 เข้ากันได้กับกรอบระบบ ABB S800 I/O รองรับการกำหนดค่าฐานซ้ำซ้อน (เช่น TU844) และสามารถรวมโมดูลเช่น AO815 และ DI810
4. การออกแบบการต่อต้านการแทรกแซงเกรดอุตสาหกรรม: ผ่านเทคโนโลยีการเพิ่มประสิทธิภาพความเข้ากันได้ของแม่เหล็กไฟฟ้า ABB AI815 3BSE052604R1 ยังคงรักษาความเสถียรของข้อมูลในสภาพแวดล้อมทางแม่เหล็กไฟฟ้าที่แข็งแกร่งและเหมาะสำหรับสถานการณ์ที่สูงเช่นการตรวจสอบแรงดันไฟฟ้าบัส
สถานการณ์แอปพลิเคชัน
1. การควบคุมวงปิดของเครื่องปฏิกรณ์เคมี:
ใช้ในการตรวจสอบสัญญาณความดันและการไหลในเครื่องปฏิกรณ์แบบเรียลไทม์บรรลุการปรับลูปแบบปิดของพารามิเตอร์กระบวนการผ่านการได้มาซึ่งความแม่นยำสูงและตรวจสอบให้แน่ใจว่ามีความเสถียรของปฏิกิริยาเคมี
2. การตรวจสอบแรงดันไฟฟ้าบัสระบบพลังงาน:
ในสถานีย่อยหรือระบบการกระจายข้อมูลแรงดันไฟฟ้าบัสแบบเรียลไทม์จะถูกรวบรวมผ่านอินพุตแรงดันไฟฟ้า 8 ช่องและการกำหนดค่าซ้ำซ้อนถูกรวมเข้าด้วยกันเพื่อให้แน่ใจว่าการทำงานของกริดที่ปลอดภัย
3. การได้มาซึ่งสัญญาณหลายช่องทางในกระบวนการอุตสาหกรรม:
ในโลหะวิทยาการบำบัดน้ำและสถานการณ์อื่น ๆ สัญญาณอะนาล็อกหลายตัวจะถูกรวบรวมจากส่วนกลางรองรับการขยายตัวแบบแยกส่วนไปยังระบบ ABB S800 I/O เพื่อปรับปรุงประสิทธิภาพการควบคุมระบบอัตโนมัติ
